MX480232– Leistungsschalter Type EN, 3-polig, 50kA, 800AVerkaufseinheit 1Stk

Description

Über dieses Produkt

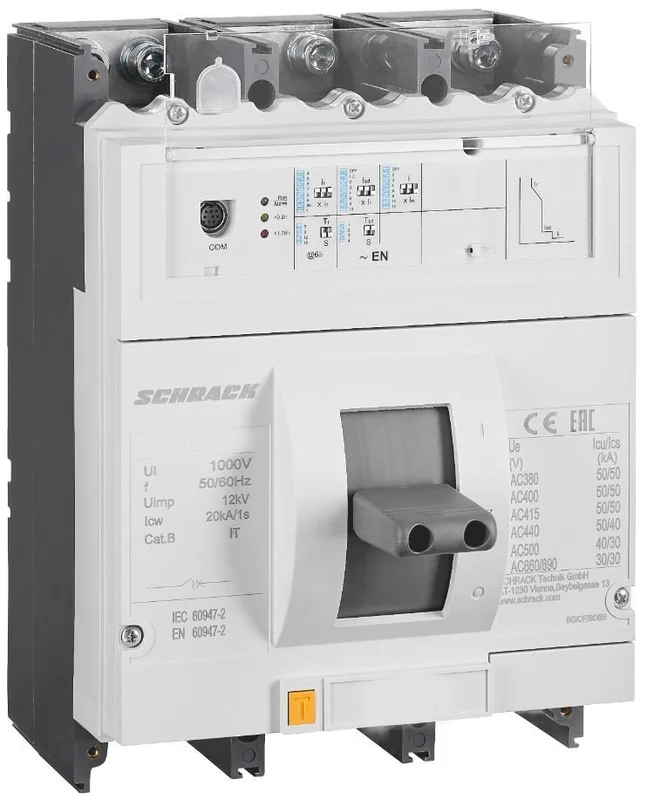

Der Leistungsschalter Type EN von Schrack ist ein 3-poliger Kompaktleistungsschalter für 800A mit einem Kurzschluss-Schaltvermögen von 50kA. Das Gerät verfügt über einen elektronischen Auslöser für die Energieverteilung und ein Gehäusemaß von 286 x 210 x 167 mm. Mit einer Bemessungsisolationsspannung von 1000V und Schutzart IP40 ist der Schalter für den industriellen Einsatz ausgelegt. Das Nettogewicht beträgt 13,50 kg pro Stück. Dieser Schalter wird primär für die zuverlässige Energieverteilung in Niederspannungsnetzen eingesetzt. Unser Lagerbestand ist abrufbereit und die Lieferzeit beträgt 1 bis 3 Werktage bei tela.at. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Nennstrom 800A: Ausreichend dimensioniert für anspruchsvolle Energieverteilungsaufgaben.
• Elektronischer Auslöser Type EN: Bietet präzisen Schutz durch Überlast- sowie kurzzeit- und unverzögerten Kurzschlussschutz.
• Baugröße 4: Kompaktes Design mit Abmessungen von 286x210x167 mm für eine platzsparende Montage.
• Kurzschluss-Schaltvermögen 50kA: Gewährleistet hohe Sicherheit bei auftretenden Kurzschlüssen im 400V Netz.
• Mechanische Lebensdauer 6000 Schaltspiele: Ausgelegt auf eine hohe Anzahl an Schaltvorgängen im laufenden Betrieb.

Anwendungsbereiche

• Absicherung von Hauptverteilungen in Industrieanlagen.
• Schutz von Transformatoren und Generatoren in der Energieversorgung.
• Einsatz in gewerblichen Schaltschränken zur Absicherung großer Lasten.
• Anwendung in Infrastrukturprojekten, die eine zuverlässige Schaltleistung erfordern.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX480232– | EAN: 9004840894813 | Hersteller-Art.-Nr.: 263106

Produktinformation

Elektronischer Basisauslöser für die Energieverteilung EN
Der elektronische Auslöser EN verfügt über einen dreistufigen Schutz mit Überlast-, kurzzeitverzögertem Kurzschluss- und unverzögertem Kurzschlussschutz.
•Überlastschutz mit Langzeitverzögerung
Einstellstrom Ir=In x 0,4-0,5-0,6-0,7-0,8-0,9-0,95-1,0
Auslösezeit Tr (s): 3-6-12-18, Genauigkeit ±10%
•Kurzschlussschutz mit Kurzzeitverzögerung
Einstellstrom Isd=Ir x 1,5-2-3-4-6-8-10, AUS, Genauigkeit ±15%
Auslösezeit Tsd (s): 0,1-0,2-0,3-0,4, Genauigkeit ±20% oder ±40ms (der höhere Wert wird gewählt)
•Kurzschluss Sofortiger Schutz
Einstellstrom Ii=In × 2-3-4-6-8-10-12, AUS, Genauigkeit ±15%
Max. Auslösezeit (ms): 100

Downloads

Suchbegriffe

leistungschalter

Häufig gestellte Fragen

Welche Schutzfunktionen bietet der Schrack Leistungsschalter Type EN mit 800A?

Der Schrack Leistungsschalter Type EN verfügt über eine dreistufige elektronische Auslöseeinheit. Diese umfasst einen Überlastschutz mit Langzeitverzögerung, einen Kurzschlussschutz mit Kurzzeitverzögerung sowie einen sofortigen Kurzschlussschutz.

Kann der Schrack 800A Leistungsschalter für 3-phasige Anwendungen genutzt werden?

Ja, der Leistungsschalter ist 3-polig ausgeführt und für den Einsatz in 3-phasigen Niederspannungs-Energieverteilungen konzipiert. Er bietet bei 400V ein Schaltvermögen von 50kA.

Wie lauten die Außenmaße für den Einbau des Leistungsschalters Schrack MX480232?

Die Abmessungen des Leistungsschalters betragen 286 mm in der Höhe, 210 mm in der Breite und 167 mm in der Tiefe. Bitte berücksichtigen Sie diese Maße für die Planung Ihres Schaltschrankeinbaus.

Ist der Leistungsschalter Schrack 800A online bestellbar?

Ja, Sie können den Schrack Leistungsschalter mit der Artikel-Nr. MX480232 bequem über tela.at online bestellen. Die Lieferzeit für dieses Modell beträgt in der Regel 1 bis 3 Werktage.
