MX416343– Leistungsschalter Type EM, 4-polig, 70kA, 1600AVerkaufseinheit 1Stk

Description

Über dieses Produkt

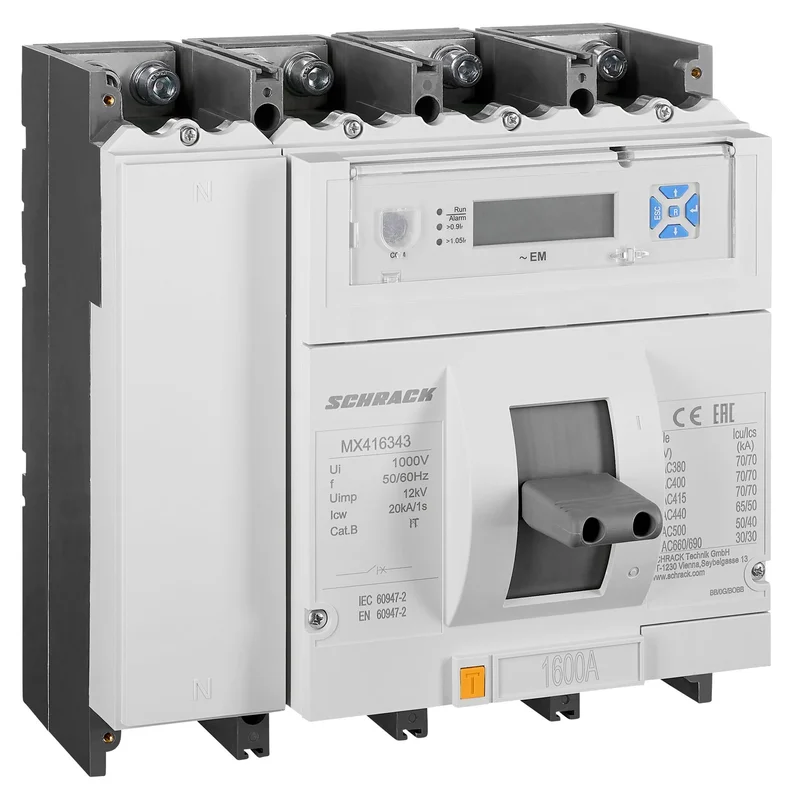

Der Schrack Leistungsschalter Type EM ist ein 4-poliger Kompaktleistungsschalter für 1600A mit einem Schaltvermögen von 70kA. Das Gerät verfügt über eine digitale elektronische Auslöseeinheit, die eine präzise Konfiguration von Überlast- sowie Kurzschlussschutz ermöglicht. Mit Abmessungen von 280x286x167 mm und einem Gewicht von 17,50 kg ist der Leistungsschalter für die anspruchsvolle Energieverteilung konzipiert. Die Bemessungsstoßspannungsfestigkeit liegt bei 8000V, wobei das Schaltgerät eine mechanische Lebensdauer von 6000 Schaltspielen aufweist. Eingesetzt wird diese Komponente primär in industriellen Schaltanlagen zur Absicherung von Hauptverteilungen. Der Artikel ist mit einer Lieferzeit von 1 bis 3 Werktagen bei TELA erhältlich und kann einfach online bestellt werden. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Nennstrom 1600A: Ausreichende Kapazität für großflächige Energieverteilungen.
• Kurzschluss-Schaltvermögen 70kA: Zuverlässige Abschaltung auch bei hohen Fehlerströmen.
• Digitaler elektronischer Auslöser Type EM: Ermöglicht exakte Parametereinstellungen für Überlast- und Erdschlussschutz.
• 4-polige Ausführung: Geeignet für komplexe elektrische Infrastrukturen mit hohem Schutzbedarf.

Anwendungsbereiche

• Industrielle Energieverteilungsanlagen
• Schutz von Hauptverteilern in Gewerbeobjekten
• Einsatz in Infrastrukturprojekten mit hohen Anforderungsprofilen
• Absicherung von leistungshungrigen Anlagenkomponenten

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX416343– | EAN: 9004840895124 | Hersteller-Art.-Nr.: 263145

Produktinformation

Elektronischer Standardauslöser für die Energieverteilung EM Der EM-Auslöser verfügt über einen vierstufigen Schutz gegen Überlast, Kurzschluss mit Kurzzeitverzögerung, Parametereinstellungsfunktion.Kurzschluss, Kurzzeitverzögerung, Kurzschluss und Erdschluss, mit Echtzeit-Stromanzeige, Anzeige der Schutzparameter, Anzeige der Fehlerinformationen und Parametereinstellungsfunktion. •Überlastschutz mit LangzeitverzögerungEinstellstrom Ir=In x 0,4~1,0, Schrittweite 1AAuslösezeit Tr (s): 3~18, 1s, Genauigkeit ±10% •Kurzschluss-KurzzeitverzögerungsschutzEinstellstrom Isd=Ir × 1,5~10, Schrittweite 1A, AUS, Genauigkeit ±15%Auslösezeit Tsd (s): 0,1-0,2-0,3-0,4, Genauigkeit ±20% oder ±40ms (der höhere Wert wird gewählt) •Unverzögerter KurzschlussschutzEinstellstrom Ii=In x 1,5~12, Schrittweite 1A, OFF, Genauigkeit ±15% Max. Auslösezeit (ms): 60 •ErdschlussschutzEinstellstrom Ig=In x 0,4-0,5-0,6-0,7-0,8-0,9-1,0, AUS, Genauigkeit ±15%Auslösezeit (s): 0,1-0,2-0,3-0,4, Genauigkeit ±15%

Downloads

Suchbegriffe

leistungschalter

Häufig gestellte Fragen

Was ist das Kurzschluss-Schaltvermögen des Schrack Leistungsschalters 1600A?

Der Leistungsschalter Schrack MX416343 verfügt über ein Kurzschluss-Schaltvermögen von 70kA bei 400V. Dies ermöglicht einen sicheren Schutz der Anlage in industriellen Energieverteilungen.

Welche Auslöseeinheit ist in dem 1600A Leistungsschalter integriert?

Das Modell ist mit einem digitalen elektronischen Auslöser der Type EM ausgestattet. Dieser unterstützt den Schutz gegen Überlast, Kurzschluss mit Kurzzeitverzögerung sowie Erdschluss.

Kann der Leistungsschalter für 1600A bei unterschiedlichen Umgebungstemperaturen eingesetzt werden?

Ja, das Gerät ist für einen Umgebungstemperaturbereich von -40°C bis zu 70°C ausgelegt. Für spezifische Einsatzbedingungen stehen Temperaturkompensationskoeffizienten als Download bereit.

Ist das Modell Schrack MX416343 ein 4-poliger Leistungsschalter?

Ja, bei diesem Modell handelt es sich um eine 4-polige Ausführung der Baugröße 4. Der Leistungsschalter ist ideal für komplexe Lasttrennschalter-Anwendungen geeignet.
