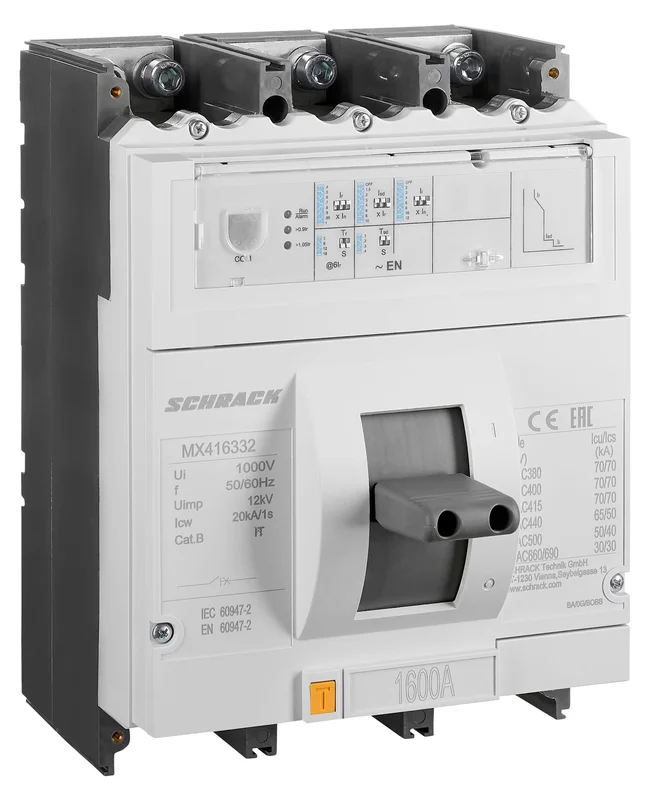

MX416332– Leistungsschalter Type EN, 3-polig, 70kA, 1600AVerkaufseinheit 1Stk

Description

Über dieses Produkt

Der Schrack Leistungsschalter Type EN mit 3 Polen, 1600A Nennstrom und 70kA Schaltvermögen bietet präzisen Schutz in anspruchsvollen Energieverteilungssystemen. Das Gerät in Baugröße 4 verfügt über eine elektronische Auslöseeinheit mit dreistufigem Schutz, inklusive einstellbarem Überlast-, kurzzeitverzögertem Kurzschluss- und unverzögertem Kurzschlussschutz. Mit Abmessungen von 210 x 286 x 167 mm und einer Schutzart von IP40 ist der Leistungsschalter für den Festeinbau konzipiert. Er gewährleistet eine mechanische Lebensdauer von 6000 Schaltspielen bei einem Gewicht von 13,50 kg. Der Einsatz erfolgt primär in industriellen Schaltkästen und Verteileranlagen zur sicheren Stromkreisabsicherung. Die Lieferzeit beträgt 1 bis 3 Werktage bei Ihrer Bestellung über tela.at. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Nennstrom 1600A: Ausgelegt für hohe Stromstärken in der industriellen Energieverteilung.
• Elektronischer Auslöser Type EN: Bietet präzise Einstellmöglichkeiten für Überlast- und Kurzschlussschutz.
• Kurzschluss-Schaltvermögen 70kA: Zuverlässige Abschaltung im Fehlerfall bei 400V.
• 3-polige Ausführung: Standardkonfiguration für Drehstromsysteme in Schaltanlagen.
• Kompakte Baugröße 4: Optimiertes Verhältnis zwischen Leistung und benötigtem Platzbedarf.

Anwendungsbereiche

• Energieverteilungsanlagen in Industriegebäuden
• Hauptverteilungen für große elektrische Anlagen
• Absicherung von Transformatorenabgängen
• Installation in großflächigen Schaltkästen

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX416332– | EAN: 9004840894929 | Hersteller-Art.-Nr.: 263117

Produktinformation

Elektronischer Basisauslöser für die Energieverteilung EN
Der elektronische Auslöser EN verfügt über einen dreistufigen Schutz mit Überlast-, kurzzeitverzögertem Kurzschluss- und unverzögertem Kurzschlussschutz.
•Überlastschutz mit Langzeitverzögerung
Einstellstrom I_r=I_n x 0,4-0,5-0,6-0,7-0,8-0,9-0,95-1,0
Auslösezeit T_r (s): 3-6-12-18, Genauigkeit ±10%
•Kurzschlussschutz mit Kurzzeitverzögerung
Einstellstrom I_sd=I_r x 1,5-2-3-4-6-8-10, AUS, Genauigkeit ±15%
Auslösezeit T_sd (s): 0,1-0,2-0,3-0,4, Genauigkeit ±20% oder ±40ms (der höhere Wert wird gewählt)
•Kurzschluss Sofortiger Schutz
Einstellstrom I_i=I_n × 2-3-4-6-8-10-12, AUS, Genauigkeit ±15%
Max. Auslösezeit (ms): 98

Downloads

Foto: Leistungsschalter Type EN, 3-polig, 70kA, 1600A
Foto: Leistungsschalter Type EN, 3-polig, 70kA, 1600A
Foto: Leistungsschalter Type EN, 3-polig, 70kA, 1600A
Foto: Leistungsschalter Type EN, 3-polig, 70kA, 1600A
Foto: Leistungsschalter Type EN, 3-polig, 70kA, 1600A
Foto: Leistungsschalter Type EN, 3-polig, 70kA, 1600A
Foto: Leistungsschalter Type EN, 3-polig, 70kA, 1600A
Auslösekennlinie
Bestückung Einbauzubehör
Maßbild
Tabelle der Temperaturkompensationskoeffizienten
Selektivitätstabelle
Cascading Tabelle
Bedienungsanleitung: Leistungsschalter Type EN, 3-polig, 70kA, 1600A
3D-Daten (.stp): Leistungsschalter Type EN, 3-polig, 70kA, 1600A
Montageanleitung: Leistungsschalter Type EN, 3-polig, 70kA, 1600A
Externes Video: Leistungsschalter Type EN, 3-polig, 70kA, 1600A

Suchbegriffe

Verteiler, Schaltkasten, leistungschalter

Häufig gestellte Fragen

Welche Schutzfunktionen bietet die elektronische Auslöseeinheit des Typs EN?

Die Auslöseeinheit des Schrack Leistungsschalters bietet einen dreistufigen Schutz. Dieser umfasst einen Überlastschutz mit Langzeitverzögerung, einen kurzzeitverzögerten Kurzschlussschutz sowie einen unverzögerten Kurzschluss-Sofortschutz.

Für welche Anwendungen eignet sich der Schrack Leistungsschalter 1600A?

Dieser 3-polige Leistungsschalter ist für den Einsatz in der industriellen Energieverteilung konzipiert. Er findet typischerweise Verwendung in Hauptverteilern, zur Absicherung von Transformatoren oder in großen Schaltkasten-Systemen.

Welche Abmessungen hat der Kompaktleistungsschalter in Baugröße 4?

Der Schrack Leistungsschalter mit 1600A hat die Abmessungen 210 mm Breite, 286 mm Höhe und 167 mm Tiefe. Er ist für den Festeinbau in entsprechende Schaltanlagen ausgelegt.

Wie hoch ist das Kurzschluss-Schaltvermögen dieses Leistungsschalters?

Das Bemessungsgrenzkurzschlussausschaltvermögen (Icu) beträgt bei 400V 70kA. Das Gerät ist damit ideal für Anwendungen mit hohen Anforderungen an die Kurzschlussfestigkeit im Verteilungsnetz geeignet.
