MX416243– Leistungsschalter Type EM, 4-polig, 50kA, 1600AVerkaufseinheit 1Stk

Description

Über dieses Produkt

Der Schrack Leistungsschalter Type EM ist ein 4-poliger Kompaktleistungsschalter für 1600A mit einem Kurzschluss-Schaltvermögen von 50kA. Dieses Gerät der Baugröße 4 verfügt über einen digitalen elektronischen Auslöser, der einen vierstufigen Schutz gegen Überlast, Kurzschluss und Erdschluss bietet. Mit einem Gewicht von 17,50 kg und Abmessungen von 280x286x167 mm ist der Schalter für eine dauerhafte Energieverteilung in industriellen Anlagen ausgelegt. Die IP40 Schutzart gewährleistet den Betrieb bei Umgebungstemperaturen zwischen -40°C und 70°C. Der Schalter ist innerhalb von 1 bis 3 Werktagen bei TELA verfügbar. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Nennstrom 1600A: Ermöglicht die Absicherung leistungsstarker Stromkreise in der Energieverteilung.
• Digitaler elektronischer Auslöser (Type EM): Bietet präzise Einstellmöglichkeiten für Überlast- und Kurzschlussschutzparameter.
• 4-polige Ausführung: Ermöglicht die sichere Trennung von Neutral- und Außenleitern in komplexen Netzstrukturen.
• Schaltvermögen 50kA: Zuverlässige Kurzschlussabschaltung bei 400V gemäß spezifizierter Auslösekennlinien.

Anwendungsbereiche

• Energieverteilungsanlagen in Industrie- und Gewerbegebäuden.
• Hauptverteilungen zur Absicherung von Transformatorenabgängen.
• Schutz von großflächigen Infrastrukturen mit hohem Energiebedarf.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX416243– | EAN: 9004840895049 | Hersteller-Art.-Nr.: 263137

Produktinformation

Elektronischer Standardauslöser für die Energieverteilung EM. Der EM-Auslöser verfügt über einen vierstufigen Schutz gegen Überlast, Kurzschluss mit Kurzzeitverzögerung, Parametereinstellungsfunktion.Kurzschluss, Kurzzeitverzögerung, Kurzschluss und Erdschluss, mit Echtzeit-Stromanzeige, Anzeige der Schutzparameter, Anzeige der Fehlerinformationen und Parametereinstellungsfunktion.
•Überlastschutz mit Langzeitverzögerung
Einstellstrom Ir=In x 0,4~1,0, Schrittweite 1A
Auslösezeit Tr (s): 3~18, 1s, Genauigkeit ±10%
•Kurzschluss-Kurzzeitverzögerungsschutz
Einstellstrom Isd=Ir × 1,5~10, Schrittweite 1A, AUS, Genauigkeit ±15%
Auslösezeit Tsd (s): 0,1-0,2-0,3-0,4, Genauigkeit ±20% oder ±40ms (der höhere Wert wird gewählt)
•Unverzögerter Kurzschlussschutz
Einstellstrom Ii=In x 1,5~12, Schrittweite 1A, OFF, Genauigkeit ±15%
Max. Auslösezeit (ms): 60
•Erdschlussschutz
Einstellstrom Ig=In x 0,4-0,5-0,6-0,7-0,8-0,9-1,0, AUS, Genauigkeit ±15%
Auslösezeit (s): 0,1-0,2-0,3-0,4, Genauigkeit ±15%

Downloads

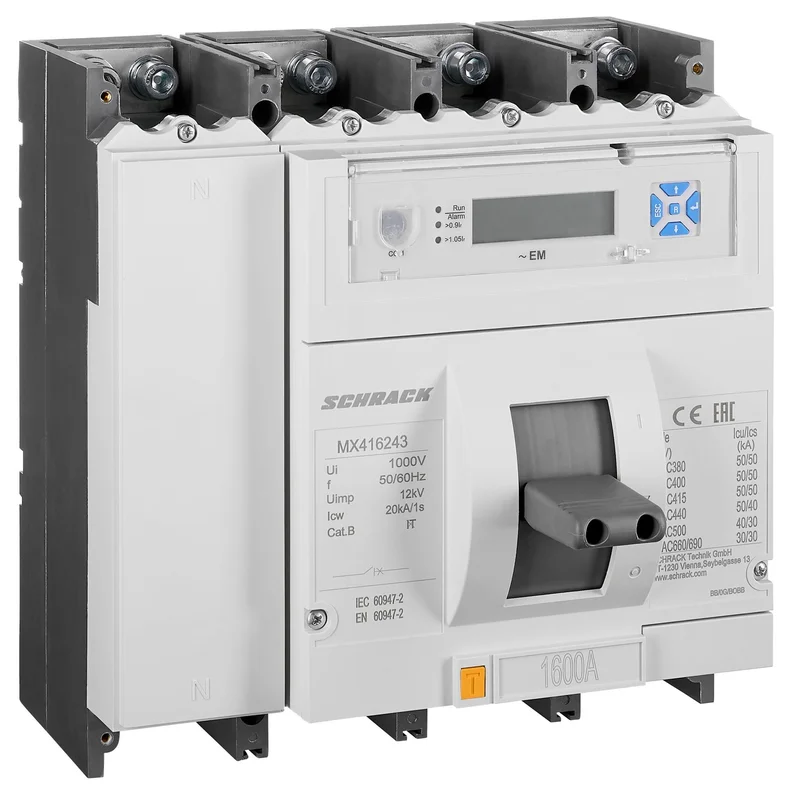

Foto: Leistungsschalter Type EM, 4-polig, 50kA, 1600A
Foto: Leistungsschalter Type EM, 4-polig, 50kA, 1600A
Foto: Leistungsschalter Type EM, 4-polig, 50kA, 1600A
Foto: Leistungsschalter Type EM, 4-polig, 50kA, 1600A
Foto: Leistungsschalter Type EM, 4-polig, 50kA, 1600A
Foto: Leistungsschalter Type EM, 4-polig, 50kA, 1600A
Foto: Leistungsschalter Type EM, 4-polig, 50kA, 1600A

Auslösekennlinie
Bestückung Einbauzubehör

Maßbild

Tabelle der Temperaturkompensationskoeffizienten
Selektivitätstabelle
Cascading Tabelle
Bedienungsanleitung: Leistungsschalter Type EM, 4-polig, 50kA, 1600A

3D-Daten (.stp): Leistungsschalter Type EM, 4-polig, 50kA, 1600A

Montageanleitung: Leistungsschalter Type EM, 4-polig, 50kA, 1600A

Externes Video: Leistungsschalter Type EM, 4-polig, 50kA, 1600A

Suchbegriffe

leistungschalter

Häufig gestellte Fragen

Welches Kurzschluss-Schaltvermögen bietet der Schrack Leistungsschalter MX416243?

Der Schrack Leistungsschalter Type EM in der 4-poligen Ausführung bietet bei 400V ein Kurzschluss-Schaltvermögen von 50kA. Dies gilt sowohl für das Bemessungsgrenzkurzschlussausschaltvermögen (Icu) als auch für das Bemessungsbetriebskurzschlussausschaltvermögen (Ics).

Kann ich den Kompaktleistungsschalter bei TELA online kaufen?

Ja, Sie können den 1600A Schrack Leistungsschalter (Art.-Nr. MX416243–) direkt in unserem Onlineshop bestellen. Wir führen eine große Auswahl an Schrack Kompaktleistungsschaltern der Baugröße 4 für die professionelle Energieverteilung.

Welche Funktionen bietet der digitale elektronische Auslöser vom Typ EM?

Der Type EM Auslöser ist ein elektronischer Standardauslöser für die Energieverteilung mit integriertem vierstufigen Schutz. Er deckt Überlastschutz mit Langzeitverzögerung, Kurzschluss-Kurzzeitverzögerungsschutz, unverzögerten Kurzschlussschutz sowie Erdschlussschutz ab und ermöglicht eine Echtzeit-Stromanzeige.

Welches Zubehör ist für den Leistungsschalter MX416243 verfügbar?

Für den 1600A Kompaktleistungsschalter sind verschiedene optionale Zubehörkomponenten wie Anschlusselemente oder Steuereinheiten erhältlich, unter anderem MX290000–, MX490017– oder MX496730–. Eine vollständige Liste der passenden Komponenten finden Sie in unseren Artikeldetails.
