Description
Über dieses Produkt

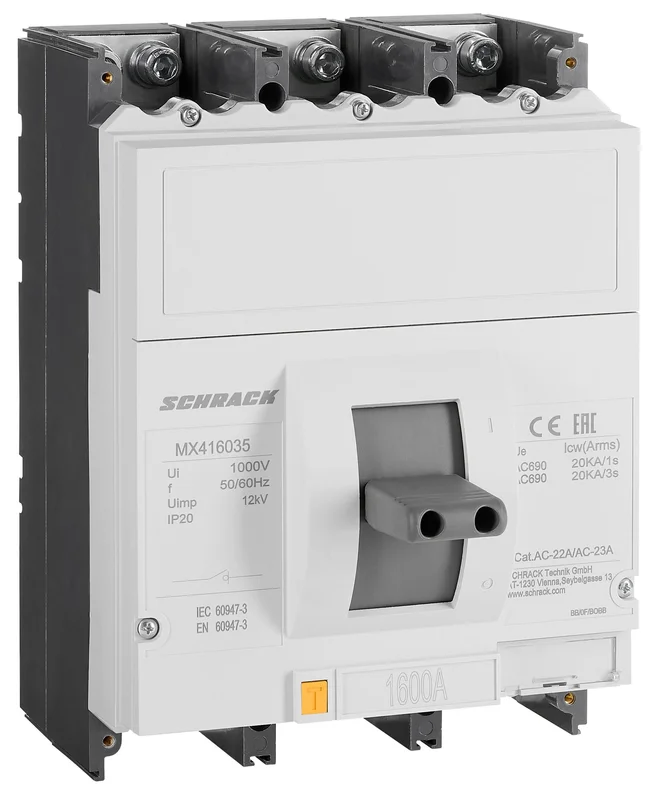

Der Lasttrennschalter MX4/1600 von Schrack ist ein 3-poliger Lasttrennschalter für den Festeinbau mit einem Nennstrom von 1600A. Das Gerät der Baugröße 4 verfügt über eine Bemessungsisolationsspannung von 1000V und ist für eine Bemessungsstoßspannungsfestigkeit von 12000V ausgelegt. Bei den Abmessungen von 286x210x167 mm bietet das System eine Schutzart von IP40 und eine mechanische Lebensdauer von 6000 Schaltspielen. Zum Einsatz kommt dieser Schalter primär zur sicheren Trennung von Stromkreisen in industriellen Verteilungsanlagen. Der Lasttrennschalter MX4/1600 ist innerhalb von 1 bis 3 Werktagen bei TELA lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 1600A: Ermöglicht die sichere Schaltung hoher Lastströme in industriellen Anwendungen.
- Baugröße 4: Kompakte Bauweise bei 210x286x167 mm für effiziente Platznutzung im Schaltschrank.
- Schutzart IP40: Schützt die internen Komponenten gegen feste Fremdkörper.
- Mechanische Lebensdauer 6000 Schaltspiele: Gewährleistet eine hohe Betriebssicherheit und Langlebigkeit.
Anwendungsbereiche
- Einsatz in Hauptverteilungen für industrielle Produktionsanlagen.
- Abschaltung von Energieverteilungs- und Schaltanlagen.
- Integration in Niederspannungshauptverteilungen.
- Sicheres Freischalten von leistungsstarken elektrischen Verbrauchern.
Technische Details
| EAN | 9004840896657 |
| AC 690V, In | 1000 |
| Auslöseeinheit | ohne Schutz |
| BxHxT mm | 210x286x167 |
| HxBxT mm | 286x210x167 |
| Nennstrom | 1600A |
| Bemessungsbetriebsstrom | 1600A |
| Verschmutzungsgrad | 3 |
| CAD-external terminals | 1 |
| Pole | 3 |
| HLief-Artikel Nummer | 263173 |
| Min. Umgebungstemperatur | -40°C |
| Bemessungsisolationsspannung [Ui] | 1000V |
| Verlustleistung | 307,00W |
| Elektrische Lebensdauer (Schaltspiele) | ## |
| Hersteller | Schrack |
| Vorteilscode CH | 6657-1038-98 |
| Nennspannung | < 690VAC |
| Baugröße | 4 |
| Verpackungseinheit | 1Stk |
| Optionales Zubehör | MX290000–; MX290001–; MX490017–; MX490019–; MX496730–; MX496731–; MX496870–; MX499471–; MX499473–; MX490154–; MX491607–; MX499736–; MX199411–; MX199511–; MX490215–; MX490172– |
| Gerät | Lasttrennschalter |
| Nettogewicht | 13,00kg/Stk |
| AC 415V, In | 1000 |
| Mechanische Lebensdauer | 6000 Schaltspiele |
| Norm | EN 60947-3 |
| Max. Umgebungstemperatur | 70°C |
| CAD-Symbol | Q |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 12000V |
| Schutzart | IP40 |
| BEST. NR. | MX416035 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX416035– | EAN: 9004840896657 | Hersteller-Art.-Nr.: 263173
Downloads
| Foto: Lasttrennschalter MX4/1600 3-polig 1600A Foto: Lasttrennschalter MX4/1600 3-polig 1600A Foto: Lasttrennschalter MX4/1600 3-polig 1600A Foto: Lasttrennschalter MX4/1600 3-polig 1600A Foto: Lasttrennschalter MX4/1600 3-polig 1600A Foto: Lasttrennschalter MX4/1600 3-polig 1600A |
| Maßbild: Lasttrennschalter MX4/1600 3-polig 1600A |
| Selektivitätstabelle |
| 3D-Daten (.stp): Lasttrennschalter MX4/1600 3-polig 1600A |
| Bestückung Einbauzubehör |
| Montageanleitung: Lasttrennschalter MX4/1600 3-polig 1600A |
| Externes Video: Lasttrennschalter MX4/1600 3-polig 1600A |
Suchbegriffe
leistungschalter
Häufig gestellte Fragen
Ist der Schrack Lasttrennschalter MX4/1600 für Festeinbau geeignet?
Ja, dieser 3-polige Lasttrennschalter der Baugröße 4 ist speziell für den festen Einbau in Schalt- und Verteilungsanlagen konzipiert. Er bietet eine robuste mechanische Basis mit einer Lebensdauer von 6000 Schaltspielen.
Welche Auslöseeinheit besitzt der MX4/1600?
Der Lasttrennschalter MX4/1600 (Artikel-Nr. MX416035–) verfügt über eine Auslöseeinheit ohne Schutz. Er fungiert somit als reines Schalt- und Trennelement für Stromkreise bis 1600A.
Welche Abmessungen hat der Schrack MX4 1600A Lasttrennschalter?
Die physischen Abmessungen des Geräts betragen 286 mm in der Höhe, 210 mm in der Breite und 167 mm in der Tiefe. Bei der Planung des Schaltschrankeinbaus sollte zudem das Nettogewicht von 13,00 kg berücksichtigt werden.
Kann der Lasttrennschalter MX4/1600 online bei TELA bestellt werden?
Ja, Sie können den Schrack Lasttrennschalter MX4/1600 direkt hier im TELA Onlineshop kaufen. Die Verfügbarkeit ist aktuell gegeben und der Versand erfolgt innerhalb von 1 bis 3 Werktagen.
