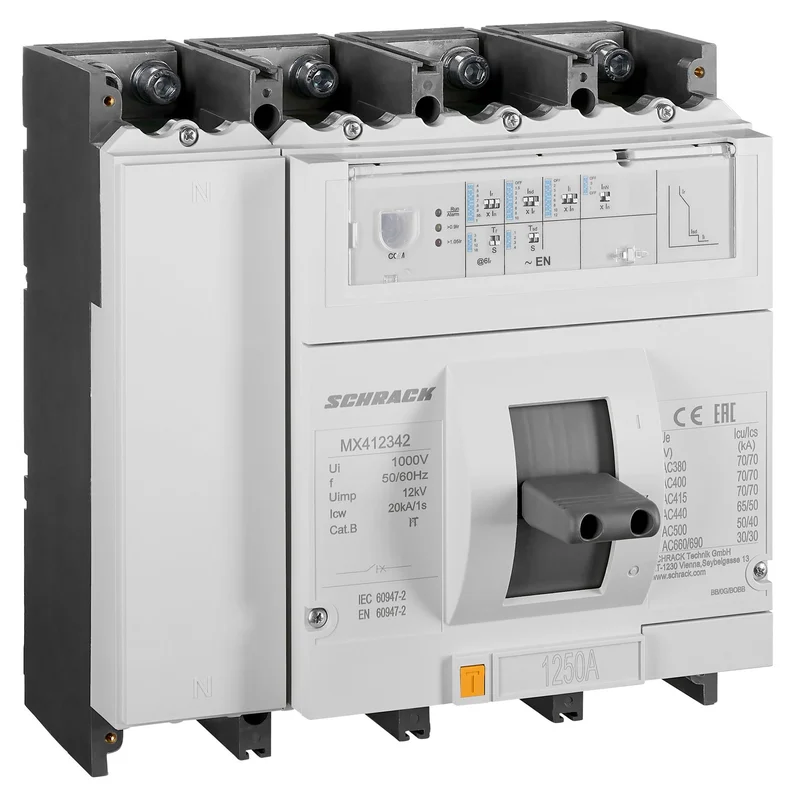

Der Schrack Leistungsschalter Type EN ist ein 4-poliger Kompaktleistungsschalter für 1250A mit einem Kurzschluss-Schaltvermögen von 70kA. Das Gerät verfügt über einen elektronischen Auslöser, der einen dreistufigen Schutz durch Überlast-, kurzzeitverzögerten Kurzschluss- und unverzögerten Kurzschlussschutz bietet. Mit Abmessungen von 286 x 280 x 167 mm und einer mechanischen Lebensdauer von 6000 Schaltspielen gewährleistet dieser Schalter eine zuverlässige Energieverteilung. Die Schutzart IP40 und ein zulässiger Betriebstemperaturbereich von -40°C bis +70°C ermöglichen den Einsatz in anspruchsvollen industriellen Umgebungen. Er dient der effizienten Absicherung von elektrischen Anlagen und Hauptverteilungen. Die Lieferzeit beträgt 1 bis 3 Werktage bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom: 1250A für hohe Lastanforderungen in der Energieverteilung.
- Kurzschluss-Schaltvermögen: 70kA bei 400V für maximale Sicherheit bei Netzfehlern.
- Auslöseeinheit: Elektronischer Auslöser Type EN zur präzisen Einstellung der Schutzparameter.
- Polzahl: 4-polig für den Einsatz in 4-Leiter-Systemen mit Neutralleiter.
- Mechanische Lebensdauer: 6000 Schaltspiele für eine lange Betriebsdauer.
Anwendungsbereiche
- Absicherung von Niederspannungs-Hauptverteilungen in Industrieanlagen.
- Schutz von Infrastrukturprojekten mit hohen Stromstärken.
- Einsatz in gewerblichen Energieverteilungszentralen.
- Integration in Schaltschrankkonfigurationen für komplexe Energieversorgungssysteme.
Technische Details
| EAN | 9004840895070 |
| AC 690V, In | 1000 |
| Nennstrom | 1250A |
| Gerät | Leistungsschalter |
| Auslöseeinheit | Elektronischer Auslöser – Type EN |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Norm | EN 60947-2 |
| Verschmutzungsgrad | 3 |
| CAD-external terminals | 1 |
| Bemessungsbetriebskurzschlussausschaltvermögen Ics | 70kA |
| Min. Umgebungstemperatur | -40°C |
| Bemessungsisolationsspannung [Ui] | 1000V |
| Elektrische Lebensdauer (Schaltspiele) | ## |
| Hersteller | Schrack |
| BxHxT mm | 280x286x167 |
| Basisbezeichnung | Leistungsschalter |
| Nennspannung | < 690VAC |
| HxBxT mm | 286x280x167 |
| AC 660/690V | 30kA (Icu) / 30kA (Ics) |
| Baugröße | 4 |
| Verpackungseinheit | 1Stk |
| Optionales Zubehör | MX290000–; MX290001–; MX490017–; MX490019–; MX496730–; MX496731–; MX496870–; MX499471–; MX499473–; MX490154–; MX491607–; MX499736–; MX199411–; MX199511–; MX490215–; MX490172– |
| Kurzschluss-Schaltvermögen (400V) | 70kA |
| AC 415V, In | 1000 |
| Mechanische Lebensdauer | 6000 Schaltspiele |
| AC 500V | 50kA (Icu) / 40kA (Ics) |
| AC 440V | 65kA (Icu) / 50kA (Ics) |
| Bemessungsgrenzkurzschlussausschaltvermögen Icu | 70kA |
| AC 380/400/415V | 70kA (Icu) / 70kA (Ics) |
| BEST. NR. | MX412342 |
| Max. Umgebungstemperatur | 70°C |
| CAD-Symbol | Q |
| Pole | 4 |
| Nettogewicht | 17,50kg/Stk |
| Schutzart | IP40 |
| HLief-Artikel Nummer | 263120 |
| Verlustleistung | 250,00W |
| Vorteilscode CH | 5070-1637-42 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX412342– | EAN: 9004840895070 | Hersteller-Art.-Nr.: 263120
Produktinformation
Elektronischer Basisauslöser für die Energieverteilung EN
Der elektronische Auslöser EN verfügt über einen dreistufigen Schutz mit Überlast-, kurzzeitverzögertem Kurzschluss- und unverzögertem Kurzschlussschutz.
•Überlastschutz mit Langzeitverzögerung
Einstellstrom Ir=In x 0,4-0,5-0,6-0,7-0,8-0,9-0,95-1,0
Auslösezeit Tr (s): 3-6-12-18, Genauigkeit ±10%
•Kurzschlussschutz mit Kurzzeitverzögerung
Einstellstrom Isd=Ir x 1,5-2-3-4-6-8-10, AUS, Genauigkeit ±15%
Auslösezeit Tsd (s): 0,1-0,2-0,3-0,4, Genauigkeit ±20% oder ±40ms (der höhere Wert wird gewählt)
•Kurzschluss Sofortiger Schutz
Einstellstrom Ii=In × 2-3-4-6-8-10-12, AUS, Genauigkeit ±15%
Max. Auslösezeit (ms): 95
Downloads
| Foto: Leistungsschalter Type EN, 4-polig, 70kA, 1250A Foto: Leistungsschalter Type EN, 4-polig, 70kA, 1250A Foto: Leistungsschalter Type EN, 4-polig, 70kA, 1250A Foto: Leistungsschalter Type EN, 4-polig, 70kA, 1250A Foto: Leistungsschalter Type EN, 4-polig, 70kA, 1250A Foto: Leistungsschalter Type EN, 4-polig, 70kA, 1250A Foto: Leistungsschalter Type EN, 4-polig, 70kA, 1250A |
| Auslösekennlinie Bestückung Einbauzubehör |
| Maßbild |
| Tabelle der Temperaturkompensationskoeffizienten Selektivitätstabelle Cascading Tabelle Bedienungsanleitung: Leistungsschalter Type EN, 4-polig, 70kA, 1250A |
| 3D-Daten (.stp): Leistungsschalter Type EN, 4-polig, 70kA, 1250A |
| Montageanleitung: Leistungsschalter Type EN, 4-polig, 70kA, 1250A |
| Externes Video: Leistungsschalter Type EN, 4-polig, 70kA, 1250A |
Suchbegriffe
leistungschalter
Häufig gestellte Fragen
Was ist das Kurzschluss-Schaltvermögen des Schrack MX412342?
Der Leistungsschalter Schrack Type EN verfügt bei 400V über ein Bemessungsgrenzkurzschlussausschaltvermögen von 70kA. Dies stellt einen zuverlässigen Schutz bei hohen Kurzschlussströmen in der Energieverteilung sicher.
Welche Art von Auslöseeinheit ist im Schalter verbaut?
Das Modell ist mit einem elektronischen Basisauslöser (Type EN) ausgestattet. Dieser ermöglicht eine präzise dreistufige Einstellung für Überlast-, kurzzeitverzögerten Kurzschluss- und unverzögerten Kurzschlussschutz.
Ist der Leistungsschalter für 4-Leiter-Netze geeignet?
Ja, der Schrack Leistungsschalter ist 4-polig ausgeführt. Er ist somit speziell für Anwendungen konzipiert, bei denen der Neutralleiter ebenfalls geschaltet oder geführt werden muss.
Wie hoch ist die mechanische Lebensdauer des Schalters?
Der Schrack Leistungsschalter MX412342 bietet eine mechanische Lebensdauer von 6000 Schaltspielen. Dies garantiert eine hohe Langlebigkeit und Betriebssicherheit bei sachgemäßer Installation.
