MX412232– Leistungsschalter Type EN, 3-polig, 50kA, 1250AVerkaufseinheit 1Stk

Description

Über dieses Produkt

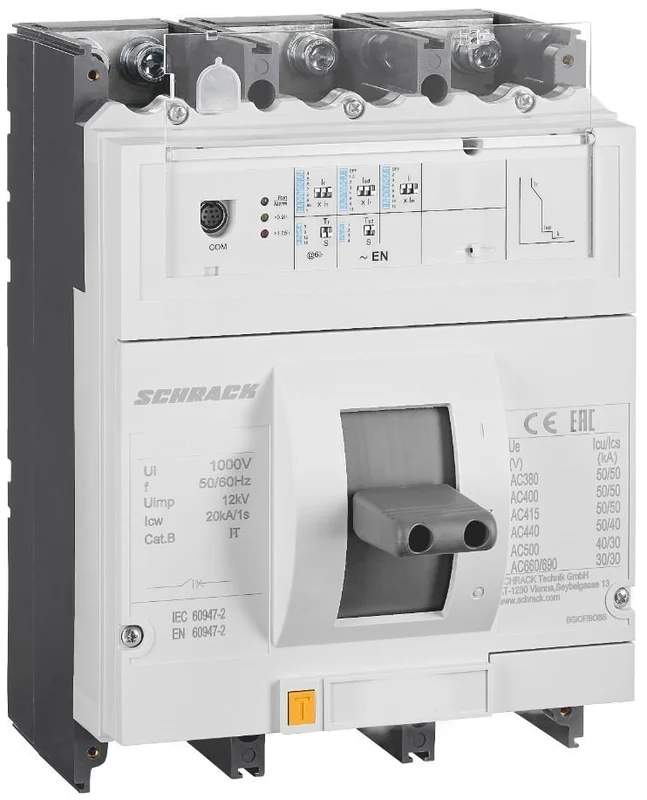

Der Schrack Leistungsschalter Type EN ist ein 3-poliger Kompaktleistungsschalter für 1250A mit einem Kurzschluss-Schaltvermögen von 50kA. Dieses Gerät der Baugröße 4 verfügt über einen elektronischen Auslöser für präzise Energieverteilungs-Anwendungen. Mit seinen Abmessungen von 286x210x167 mm und der Schutzart IP40 ist er für anspruchsvolle Montagebedingungen ausgelegt. Der Leistungsschalter ist für die Absicherung komplexer Stromkreise in industriellen Anlagen konzipiert. Wir versenden diesen Leistungsschalter innerhalb von 1 bis 3 Werktagen direkt ab Lager. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Nennstrom 1250A: Ausgelegt für hohe Strombelastungen in der Energieverteilung.
• Kurzschluss-Schaltvermögen 50kA: Zuverlässige Abschaltung bei Störfällen im 400V-Netz.
• Elektronischer Auslöser Type EN: Bietet dreistufigen Schutz mit Überlast- und Kurzschlusserkennung.
• Baugröße 4: Kompakte Bauweise mit 210x286x167 mm für effiziente Schaltschranknutzung.
• Mechanische Lebensdauer 6000 Schaltspiele: Gewährleistet langfristige Betriebssicherheit.

Anwendungsbereiche

• Energieverteilung in industriellen Anlagen und Fabrikgebäuden.
• Absicherung von Hauptverteilungen in großen Gewerbeobjekten.
• Schutz von Stromkreisen in infrastrukturellen Versorgungsnetzen.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX412232– | EAN: 9004840894837 | Hersteller-Art.-Nr.: 263108

Produktinformation

Elektronischer Basisauslöser für die Energieverteilung EN. Der elektronische Auslöser EN verfügt über einen dreistufigen Schutz mit Überlast-, kurzzeitverzögertem Kurzschluss- und unverzögertem Kurzschlussschutz. Überlastschutz mit Langzeitverzögerung, Einstellstrom Ir=In x 0,4-0,5-0,6-0,7-0,8-0,9-0,95-1,0, Auslösezeit Tr (s): 3-6-12-18, Genauigkeit ±10%. Kurzschlussschutz mit Kurzzeitverzögerung, Einstellstrom Isd=Ir x 1,5-2-3-4-6-8-10, AUS, Genauigkeit ±15%, Auslösezeit Tsd (s): 0,1-0,2-0,3-0,4, Genauigkeit ±20% oder ±40ms. Kurzschluss Sofortiger Schutz, Einstellstrom Ii=In × 2-3-4-6-8-10-12, AUS, Genauigkeit ±15%, Max. Auslösezeit (ms): 92.

Downloads

Suchbegriffe

leistungschalter

Häufig gestellte Fragen

Was ist das Kurzschluss-Schaltvermögen des Schrack MX412232?

Der Leistungsschalter Schrack Type EN verfügt über ein Bemessungsgrenzkurzschlussausschaltvermögen (Icu) von 50kA bei 400V. Dies ermöglicht den sicheren Einsatz in Energieverteilungen, bei denen hohe Kurzschlussströme beherrscht werden müssen.

Welche Funktionen bietet der elektronische Auslöser Type EN?

Der integrierte elektronische Auslöser bietet einen dreistufigen Schutz. Er beinhaltet einen Überlastschutz mit Langzeitverzögerung sowie einen kurzzeitverzögerten und unverzögerten Kurzschlussschutz für eine präzise Anpassung an die jeweilige Netzumgebung.

Welche Abmessungen hat der 1250A Leistungsschalter der Baugröße 4?

Das Gerät weist ein Gehäusemaß von 210 mm Breite, 286 mm Höhe und 167 mm Tiefe auf. Mit diesen kompakten Abmessungen ist der Leistungsschalter für die Montage in standardisierten Verteilerschränken der Baugröße 4 optimiert.

Ist der Schrack Leistungsschalter MX412232 für 690V AC geeignet?

Ja, der Leistungsschalter ist für eine Bemessungsisolationsspannung von 1000V ausgelegt und kann in Netzen bis zu 690V AC betrieben werden. Bei einer Spannung von 690V beträgt das Schaltvermögen 30kA.
