MX410232– Leistungsschalter Type EN, 3-polig, 50kA, 1000AVerkaufseinheit 1Stk

Description

Über dieses Produkt

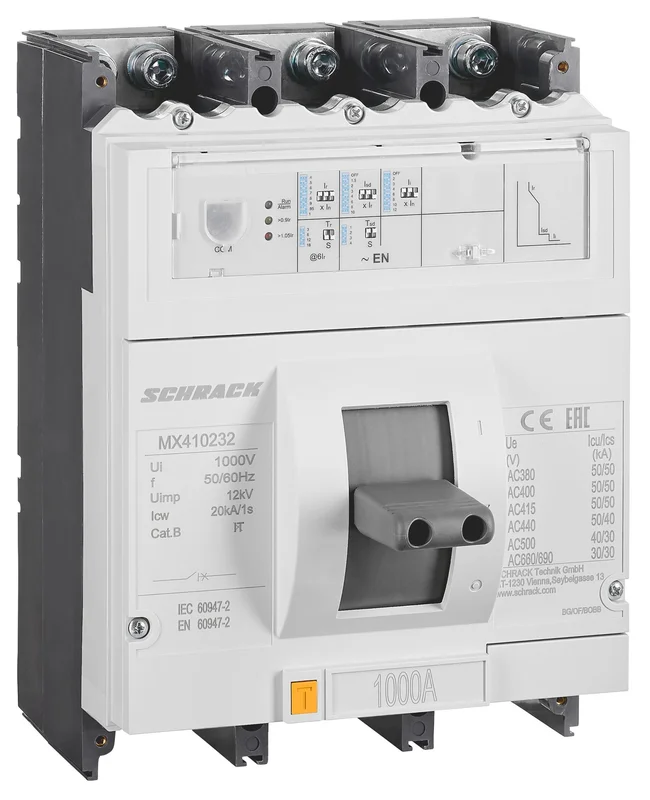

Der Schrack Leistungsschalter Type EN, 3-polig, 50kA, 1000A ist ein robuster Kompaktleistungsschalter der Baugröße 4 für anspruchsvolle Energieverteilungsaufgaben. Das Gerät ist für einen Nennstrom von 1000A ausgelegt und verfügt über ein Kurzschluss-Schaltvermögen von 50kA bei 400V. Die Maße betragen 286 x 210 x 167 mm bei einem Gewicht von 13,50 kg. Der elektronische Auslöser vom Typ EN ermöglicht einen präzisen Schutz durch dreistufige Überlast- und Kurzschlussüberwachung. Das Gerät wird für den Einsatz in industriellen Energieverteilungsnetzen verwendet, bei denen eine hohe Schaltgenauigkeit gefordert ist. Die Lieferzeit beträgt 1 bis 3 Werktage. Den Schrack Leistungsschalter Type EN 1000A können Sie direkt bei TELA online bestellen. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Nennstrom 1000A: Ausgelegt für hohe Stromstärken in der Energieverteilung.
• Elektronischer Auslöser Type EN: Bietet dreistufigen Schutz inkl. Langzeit- und Kurzzeitverzögerung.
• Schutzart IP40: Robuste Bauform für den Einsatz unter kontrollierten Umgebungsbedingungen.
• Kurzschluss-Schaltvermögen 50kA: Zuverlässige Abschaltung bei Störungen im 400V-Netz.

Anwendungsbereiche

• Energieverteilung in industriellen Schaltanlagen.
• Absicherung von Hauptverteilern in Gebäudekomplexen.
• Schutz von Stromkreisen in Rechenzentren oder Fertigungshallen.
• Systeme, die eine präzise Einstellung der Auslöseparameter erfordern.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX410232– | EAN: 9004840894820 | Hersteller-Art.-Nr.: 263107

Produktinformation

Elektronischer Basisauslöser für die Energieverteilung EN
Der elektronische Auslöser EN verfügt über einen dreistufigen Schutz mit Überlast-, kurzzeitverzögertem Kurzschluss- und unverzögertem Kurzschlussschutz.
•Überlastschutz mit Langzeitverzögerung
Einstellstrom Ir=In x 0,4-0,5-0,6-0,7-0,8-0,9-0,95-1,0
Auslösezeit Tr (s): 3-6-12-18, Genauigkeit ±10%
•Kurzschlussschutz mit Kurzzeitverzögerung
Einstellstrom Isd=Ir x 1,5-2-3-4-6-8-10, AUS, Genauigkeit ±15%
Auslösezeit Tsd (s): 0,1-0,2-0,3-0,4, Genauigkeit ±20% oder ±40ms (der höhere Wert wird gewählt)
•Kurzschluss Sofortiger Schutz
Einstellstrom Ii=In × 2-3-4-6-8-10-12, AUS, Genauigkeit ±15%
Max. Auslösezeit (ms): 88

Downloads

Suchbegriffe

leistungschalter

Häufig gestellte Fragen

Welche Schutzfunktionen bietet der elektronische Auslöser Type EN beim Schrack Leistungsschalter?

Der elektronische Auslöser Type EN verfügt über einen dreistufigen Schutz. Er bietet Überlastschutz mit Langzeitverzögerung, kurzzeitverzögerten Kurzschlussschutz sowie einen unverzögerten Kurzschlussschutz zur sofortigen Abschaltung.

Wie hoch ist das Kurzschluss-Schaltvermögen des Schrack MX410232 Leistungsschalters?

Bei einer Betriebsspannung von 400V liegt das Kurzschluss-Schaltvermögen des Leistungsschalters bei 50kA. Dieser Wert gewährleistet eine sichere Abschaltung bei auftretenden Kurzschlüssen im System.

Welche Abmessungen hat der 3-polige Leistungsschalter der Baugröße 4?

Der Schrack Leistungsschalter MX410232 in der Baugröße 4 hat die Abmessungen 286 mm Höhe, 210 mm Breite und 167 mm Tiefe. Diese kompakten Maße ermöglichen eine platzsparende Montage in Schaltanlagen.

Sind für den Leistungsschalter MX410232 optionale Zubehörteile erhältlich?

Ja, für diesen Schrack Leistungsschalter ist umfangreiches Zubehör wie Einbauteile oder spezifische Anschlusskomponenten verfügbar. Eine Übersicht der kompatiblen Artikel finden Sie in den technischen Produktdaten unter der Rubrik optionales Zubehör.
