Über dieses Produkt

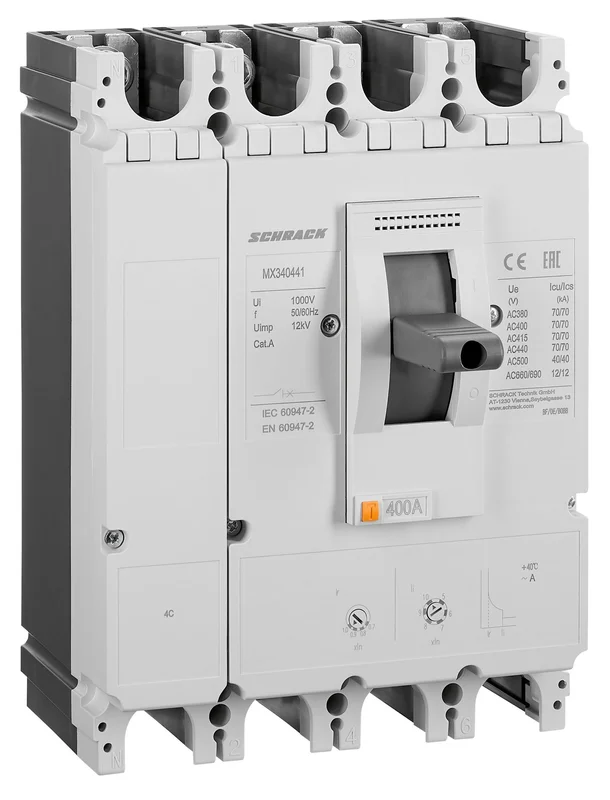

Der Schrack Leistungsschalter Type A, 4-polig, 36kA, 400A bietet eine zuverlässige Absicherung für elektrische Anlagen bei einem Nennstrom von 400A. Dieses Modell der Baugröße 3 verfügt über eine thermomagnetische Auslöseeinheit und erreicht ein Kurzschluss-Schaltvermögen von 36kA bei 400V. Mit den Maßen 255x185x113 mm und der Schutzart IP40 ist das Gerät für den festen Einbau in Schaltanlagen konzipiert. Der Leistungsschalter ist auf eine mechanische Lebensdauer von 15.000 Schaltspielen ausgelegt und lässt sich durch einstellbare Überlast- und Kurzschlussschutz-Parameter präzise anpassen. Er schützt Niederspannungsverteilungen sicher vor Überlast und Kurzschlussströmen. Die Lieferung erfolgt innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Thermomagnetische Auslösung: Einstellbare Schutzparameter für flexible Anlagenanpassung.
- Kurzschluss-Schaltvermögen: 36kA bei 400V für hohe Sicherheit im Fehlerfall.
- Mechanische Lebensdauer: 15.000 Schaltspiele für eine lange Nutzungsdauer.
- Kompaktes Design: Baugröße 3 mit Abmessungen von 255x185x113 mm für platzsparende Montage.
Anwendungsbereiche
- Absicherung von Hauptverteilungen in Industriegebäuden
- Schutz von Stromkreisen in gewerblichen Elektroinstallationen
- Einsatz in Schaltanlagen mit 400V Nennspannung
Technische Details
| EAN | 9004840894363 |
| Gerät | Leistungsschalter |
| Verlustleistung | 96,00W |
| HLief-Artikel Nummer | 269246 |
| AC 380/400/415V | 36kA (Icu) / 36kA (Ics) |
| Norm | EN 60947-2 |
| Nennstrom | 400A |
| Kurzschluss-Schaltvermögen (400V) | 36kA |
| Bemessungsbetriebskurzschlussausschaltvermögen Ics | 36kA |
| AC 415V, In | 4000 |
| AC 660/690V | 10kA (Icu) / 10kA (Ics) |
| Verschmutzungsgrad | 3 |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| Bemessungsisolationsspannung [Ui] | 1000V |
| Mechanische Lebensdauer | 15000 Schaltspiele |
| AC 500V | 25kA (Icu) / 25kA (Ics) |
| Elektrische Lebensdauer (Schaltspiele) | ## |
| Hersteller | Schrack |
| Basisbezeichnung | Leistungsschalter |
| Nennspannung | < 690VAC |
| Verpackungseinheit | 1Stk |
| HxBxT mm | 255x185x113 |
| AC 690V, In | 1500 |
| BEST. NR. | MX340441 |
| Nettogewicht | 7,00kg/Stk |
| BxHxT mm | 185x255x113 |
| Vorteilscode CH | 4363-0430-89 |
| AC 440V | 36kA (Icu) / 36kA (Ics) |
| Baugröße | 3 |
| Auslöseeinheit | Thermomagnetischer Auslöser – Type A |
| Max. Umgebungstemperatur | 70°C |
| CAD-Symbol | Q |
| Optionales Zubehör | MX290000–; MX290001–; MX390199–; MX390015–; MX390020–; MX390781–; MX390784–; MX396730–; MX396731–; MX396735–; MX396872–; MX396873–; MX396874–; MX396870–; MX390125–; MX390126–; MX390172–; MX390173–; MX391582–; MX299462–; MX299471–; MX299473–; MX299481–; MX299489–; MX299567–; MX290154–; MX291607–; MX299736–; MX299742–; MX399837–; MX399838–; MX399832–; MX399833–; MX394610–; MX394612–; MX199411–; MX199511–; MX394614– |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 12000V |
| Pole | 4 |
| Schutzart | IP40 |
| Bemessungsgrenzkurzschlussausschaltvermögen Icu | 36kA |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX340441– | EAN: 9004840894363 | Hersteller-Art.-Nr.: 269246
Produktinformation
Thermomagnetische Auslösung Typ A
Die thermomagnetische Auslösung von MX-Schaltern kann entsprechend den Schutzanforderungen eingestellt werden.
•Überlastungsschutz
Einstellstrom (A) Ir=In х 0,7-0,8-0,9-1,0
•Unverzögerter Kurzschlussschutz
Einstellstrom (A) Ii=In х 5-6-7-8-9-10
Genauigkeit ±20%
Downloads
| Foto: Leistungsschalter Type A, 4-polig, 36kA, 400A |
| Auslösekennlinie Bestückung Einbauzubehör |
| Maßbild |
| Tabelle der Temperaturkompensationskoeffizienten Selektivitätstabelle Cascading Tabelle Bedienungsanleitung: Leistungsschalter Type A, 4-polig, 36kA, 400A |
| 3D-Daten (.stp): Leistungsschalter Type A, 4-polig, 36kA, 400A |
| Montageanleitung: Leistungsschalter Type A, 4-polig, 36kA, 400A |
| Externes Video: Leistungsschalter Type A, 4-polig, 36kA, 400A |
Suchbegriffe
leistungschalter
Häufig gestellte Fragen
Wie stelle ich den Überlastschutz beim Schrack MX Leistungsschalter ein?
Der Überlastschutz lässt sich über den Einstellstrom (Ir) am thermomagnetischen Auslöser Typ A anpassen. Der Wert lässt sich hierbei in Stufen von 0,7 bis 1,0-mal des Nennstroms (In) konfigurieren.
Welches Kurzschluss-Schaltvermögen hat der MX340441 Schalter bei 400V?
Der 4-polige Schrack Leistungsschalter der Baugröße 3 weist ein Bemessungsgrenzkurzschlussausschaltvermögen (Icu) sowie ein Bemessungsbetriebskurzschlussausschaltvermögen (Ics) von 36kA bei einer Spannung von 400V auf.
Wie hoch ist die mechanische Lebensdauer des Leistungsschalters?
Der Schrack Leistungsschalter ist für eine hohe Langlebigkeit in Industrieanlagen ausgelegt und erreicht eine mechanische Lebensdauer von insgesamt 15.000 Schaltspielen.
Kann ich den 400A Leistungsschalter für 690V Anwendungen nutzen?
Ja, der Leistungsschalter ist für Nennspannungen bis zu 690V AC ausgelegt. Bei einer Spannung von 690V beträgt das Kurzschluss-Schaltvermögen (Icu/Ics) 10kA.
