Der Schrack Leistungsschalter Type A 4-polig mit 70kA und 400A bietet eine präzise Steuerung der Energieverteilung in industriellen Anlagen. Dieses Gerät der Baugröße 3 verfügt über eine thermomagnetische Auslöseeinheit, die den Einstellstrom für Überlastschutz (Ir) sowie den unverzögerten Kurzschlussschutz (Ii) variabel anpassbar macht. Mit einem Bemessungsbetriebskurzschlussausschaltvermögen von 70kA bei 400V und einer mechanischen Lebensdauer von 15.000 Schaltspielen gewährleistet er eine zuverlässige Betriebssicherheit. Das Gehäuse mit den Maßen 185x255x113 mm ist für den Festeinbau konzipiert und erreicht die Schutzart IP40. Der Leistungsschalter ist für die Absicherung von Hauptverteilungen und größeren Stromkreisen unter anspruchsvollen Umgebungsbedingungen vorgesehen. Bei TELA erhalten Sie diesen Schalter mit einer Lieferzeit von 1 bis 3 Werktagen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 400A: Ausreichende Kapazität für leistungsstarke industrielle Verbraucher.
- Thermomagnetische Auslösung: Individuelle Anpassung des Überlast- und Kurzschlussschutzes durch definierte Einstellbereiche.
- Kurzschluss-Schaltvermögen 70kA: Hohe Sicherheit bei auftretenden Kurzschlussströmen im 400V-Netz.
- 4-polige Ausführung: Ermöglicht die allpolige Trennung von dreiphasigen Systemen inklusive Neutralleiter.
- Robuste Bauweise: Mechanische Lebensdauer von 15.000 Schaltzyklen für einen dauerhaften Betrieb.
Anwendungsbereiche
- Industrielle Energieverteilungen und Schaltanlagenbau.
- Absicherung von Hauptleitungen in gewerblichen Gebäuden.
- Schutz von großen Motoren und Transformatoren in automatisierten Produktionslinien.
- Einsatz in Infrastrukturprojekten, bei denen eine hohe Schaltleistung erforderlich ist.
Technische Details
| EAN | 9004840894448 |
| Gerät | Leistungsschalter |
| Verlustleistung | 96,00W |
| HLief-Artikel Nummer | 269276 |
| AC 440V | 70kA (Icu) / 70kA (Ics) |
| Norm | EN 60947-2 |
| Nennstrom | 400A |
| Vorteilscode CH | 4448-0487-07 |
| AC 660/690V | 12kA (Icu) / 12kA (Ics) |
| AC 415V, In | 4000 |
| Verschmutzungsgrad | 3 |
| CAD-external terminals | 1 |
| Bemessungsbetriebskurzschlussausschaltvermögen Ics | 70kA |
| Min. Umgebungstemperatur | -40°C |
| Bemessungsisolationsspannung [Ui] | 1000V |
| Mechanische Lebensdauer | 15000 Schaltspiele |
| Elektrische Lebensdauer (Schaltspiele) | ## |
| Hersteller | Schrack |
| Basisbezeichnung | Leistungsschalter |
| Nennspannung | < 690VAC |
| Verpackungseinheit | 1Stk |
| HxBxT mm | 255x185x113 |
| AC 690V, In | 1500 |
| Kurzschluss-Schaltvermögen (400V) | 70kA |
| Nettogewicht | 7,00kg/Stk |
| BxHxT mm | 185x255x113 |
| AC 500V | 40kA (Icu) / 40kA (Ics) |
| Bemessungsgrenzkurzschlussausschaltvermögen Icu | 70kA |
| BEST. NR. | MX340341 |
| Baugröße | 3 |
| AC 380/400/415V | 70kA (Icu) / 70kA (Ics) |
| Auslöseeinheit | Thermomagnetischer Auslöser – Type A |
| Max. Umgebungstemperatur | 70°C |
| CAD-Symbol | Q |
| Optionales Zubehör | MX290000–; MX290001–; MX390199–; MX390015–; MX390020–; MX390781–; MX390784–; MX396730–; MX396731–; MX396735–; MX396872–; MX396873–; MX396874–; MX396870–; MX390125–; MX390126–; MX390172–; MX390173–; MX391582–; MX299462–; MX299471–; MX299473–; MX299481–; MX299489–; MX299567–; MX290154–; MX291607–; MX299736–; MX299742–; MX399837–; MX399838–; MX399832–; MX399833–; MX394610–; MX394612–; MX199411–; MX199511–; MX394614– |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 12000V |
| Pole | 4 |
| Schutzart | IP40 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX340341– | EAN: 9004840894448 | Hersteller-Art.-Nr.: 269276
Downloads

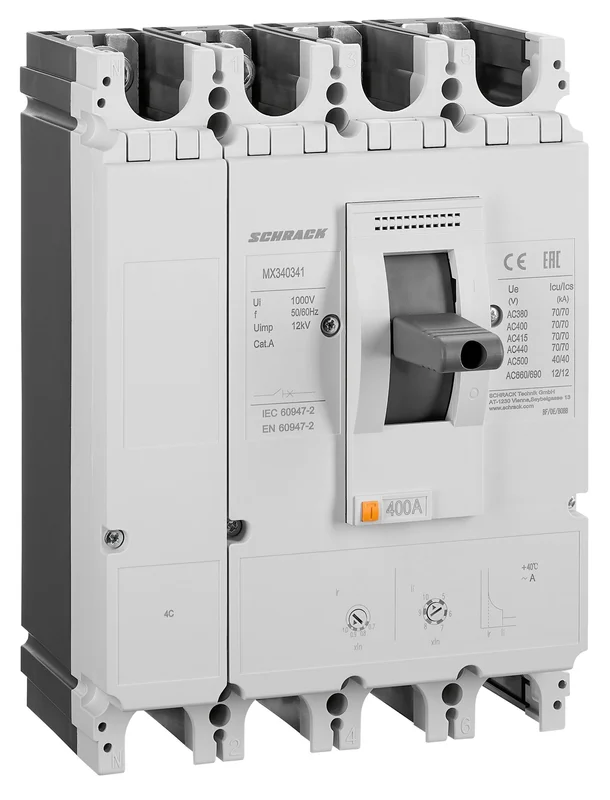

Foto: Leistungsschalter Type A, 4-polig, 70kA, 400A
Foto: Leistungsschalter Type A, 4-polig, 70kA, 400A
Foto: Leistungsschalter Type A, 4-polig, 70kA, 400A
Foto: Leistungsschalter Type A, 4-polig, 70kA, 400A
Foto: Leistungsschalter Type A, 4-polig, 70kA, 400A
Foto: Leistungsschalter Type A, 4-polig, 70kA, 400A
Auslösekennlinie
Bestückung Einbauzubehör
Maßbild
Tabelle der Temperaturkompensationskoeffizienten
Selektivitätstabelle
Cascading Tabelle
Bedienungsanleitung: Leistungsschalter Type A, 4-polig, 70kA, 400A
3D-Daten (.stp): Leistungsschalter Type A, 4-polig, 70kA, 400A
Montageanleitung: Leistungsschalter Type A, 4-polig, 70kA, 400A
Externes Video: Leistungsschalter Type A, 4-polig, 70kA, 400A
Suchbegriffe
leistungschalter
Häufig gestellte Fragen
Wie stelle ich den Überlastschutz am Schrack Leistungsschalter Type A ein?
Der thermomagnetische Auslöser erlaubt die Einstellung des Nennstroms Ir über einen Faktor von 0,7 bis 1,0. Dies ermöglicht eine präzise Anpassung des Überlastschutzes an die spezifischen Lastanforderungen Ihrer elektrischen Anlage.
Welche Kurzschlussfestigkeit bietet der MX340341 Leistungsschalter?
Der Leistungsschalter verfügt über ein Kurzschluss-Schaltvermögen von 70kA bei 400V (Icu und Ics). Dies stellt sicher, dass das Gerät auch bei hohen Fehlerströmen im Netz sicher abschaltet und den Stromfluss unterbricht.
Ist der Schrack Leistungsschalter 4-polig für den Einsatz in 400V-Drehstromnetzen geeignet?
Ja, der 4-polige Leistungsschalter ist für die Anwendung in AC 400V Netzen ausgelegt. Die vier Pole erlauben neben den drei Phasen auch die Schaltung des Neutralleiters, was in vielen industriellen Verteilungen notwendig ist.
Welches Zubehör kann für den MX340341 Schrack Schalter verwendet werden?
Für diesen Leistungsschalter steht ein umfangreiches Portfolio an Zubehör zur Verfügung, darunter verschiedene Hilfskontakte, Arbeitsstromauslöser und Unterspannungsauslöser. Eine detaillierte Liste der kompatiblen Komponenten finden Sie in der technischen Dokumentation oder den optionalen Zubehörhinweisen auf der Produktseite.
