Description
Über dieses Produkt

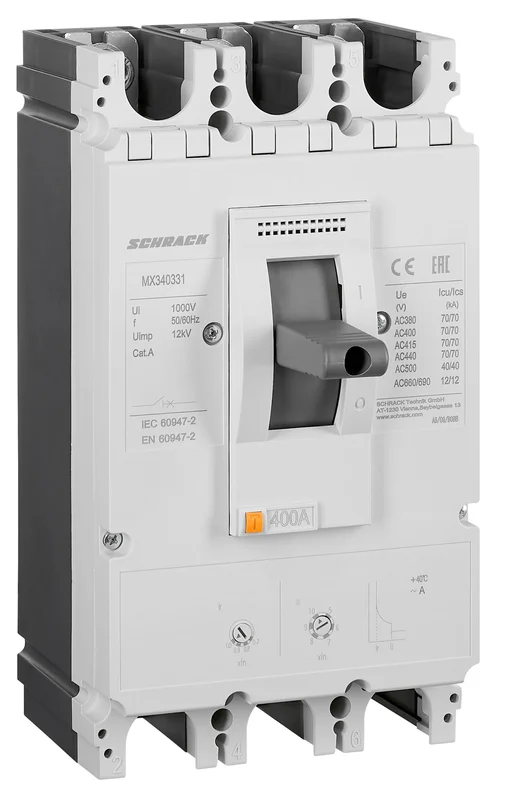

Der Schrack Leistungsschalter MX340331– ist ein 3-poliger Kompaktleistungsschalter für 400A mit einer thermomagnetischen Auslöseeinheit vom Typ A. Dieses Gerät bietet ein Kurzschluss-Schaltvermögen von 70kA bei 400V und ist in der Baugröße 3 ausgeführt. Die Maße betragen 255x140x113 mm, bei einer Schutzart von IP40 und einer mechanischen Lebensdauer von 15.000 Schaltspielen. Das Gerät ist für eine Bemessungsisolationsspannung von 1000V ausgelegt und deckt einen weiten Umgebungstemperaturbereich von -40°C bis +70°C ab. Dieser Schalter wird primär zur Absicherung von Stromkreisen in der industriellen Elektro- und Haustechnik eingesetzt. Die Lieferzeit beträgt 1 bis 3 Werktage bei tela.at. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 400A: Ermöglicht die sichere Absicherung von Anlagen mit hohem Leistungsbedarf.
- Kurzschluss-Schaltvermögen 70kA: Zuverlässige Abschaltung bei Störfällen im 400V-Netz.
- Thermomagnetische Auslösung Typ A: Präzise Einstellmöglichkeiten für Überlast- und Kurzschlussschutz.
- Robuste Bauweise: Mechanische Lebensdauer von 15.000 Schaltspielen für eine hohe Betriebssicherheit.
Anwendungsbereiche
- Industrielle Energieverteilungsanlagen
- Schaltschrankbau für Gebäude- und Haustechnik
- Absicherung von Hauptverteilungen in gewerblichen Objekten
- Schutz von elektrischen Maschinen und Anlagen
Technische Details
| EAN | 9004840894288 |
| Vorteilscode CH | 4288-0372-34 |
| Gerät | Leistungsschalter |
| AC 440V | 70kA (Icu) / 70kA (Ics) |
| HxBxT mm | 255x140x113 |
| Norm | EN 60947-2 |
| HLief-Artikel Nummer | 269266 |
| Nennstrom | 400A |
| AC 660/690V | 12kA (Icu) / 12kA (Ics) |
| AC 415V, In | 4000 |
| Verschmutzungsgrad | 3 |
| CAD-external terminals | 1 |
| Pole | 3 |
| Bemessungsbetriebskurzschlussausschaltvermögen Ics | 70kA |
| Min. Umgebungstemperatur | -40°C |
| Bemessungsisolationsspannung [Ui] | 1000V |
| Mechanische Lebensdauer | 15000 Schaltspiele |
| Elektrische Lebensdauer (Schaltspiele) | ## |
| Hersteller | Schrack |
| Basisbezeichnung | Leistungsschalter |
| Nennspannung | < 690VAC |
| Optionales Zubehör | MX290000–; MX290001–; MX390199–; MX390015–; MX390019–; MX390780–; MX390783–; MX396730–; MX396731–; MX396734–; MX396871–; MX396873–; MX396874–; MX396870–; MX390125–; MX390126–; MX390172–; MX390173–; MX391581–; MX299462–; MX299471–; MX299473–; MX299481–; MX299489–; MX299567–; MX290154–; MX291607–; MX299736–; MX299742–; MX399837–; MX399838–; MX399832–; MX399833–; MX394609–; MX394611–; MX199411–; MX199511–; SI327430–; MX394613– |
| BxHxT mm | 140x255x113 |
| Verpackungseinheit | 1Stk |
| BEST. NR. | MX340331 |
| AC 690V, In | 1500 |
| Kurzschluss-Schaltvermögen (400V) | 70kA |
| Nettogewicht | 5,50kg/Stk |
| AC 500V | 40kA (Icu) / 40kA (Ics) |
| Bemessungsgrenzkurzschlussausschaltvermögen Icu | 70kA |
| Baugröße | 3 |
| Verlustleistung | 72,00W |
| AC 380/400/415V | 70kA (Icu) / 70kA (Ics) |
| Auslöseeinheit | Thermomagnetischer Auslöser – Type A |
| Max. Umgebungstemperatur | 70°C |
| CAD-Symbol | Q |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 12000V |
| Schutzart | IP40 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX340331– | EAN: 9004840894288 | Hersteller-Art.-Nr.: 269266
Produktinformation
Thermomagnetische Auslösung Typ A
Die thermomagnetische Auslösung von MX-Schaltern kann entsprechend den Schutzanforderungen eingestellt werden.
•Überlastungsschutz
•Unverzögerter Kurzschlussschutz
Downloads
| Foto: Leistungsschalter Type A, 3-polig, 70kA, 400A Foto: Leistungsschalter Type A, 3-polig, 70kA, 400A Foto: Leistungsschalter Type A, 3-polig, 70kA, 400A Foto: Leistungsschalter Type A, 3-polig, 70kA, 400A Foto: Leistungsschalter Type A, 3-polig, 70kA, 400A Foto: Leistungsschalter Type A, 3-polig, 70kA, 400A |
| Auslösekennlinie Bestückung Einbauzubehör |
| Maßbild |
| Tabelle der Temperaturkompensationskoeffizienten Selektivitätstabelle Cascading Tabelle Bedienungsanleitung: Leistungsschalter Type A, 3-polig, 70kA, 400A |
| 3D-Daten (.stp): Leistungsschalter Type A, 3-polig, 70kA, 400A |
| Montageanleitung: Leistungsschalter Type A, 3-polig, 70kA, 400A |
| Externes Video: Leistungsschalter Type A, 3-polig, 70kA, 400A |
Suchbegriffe
leistungschalter
Häufig gestellte Fragen
Welches Schaltvermögen bietet der Schrack MX340331 bei 400V?
Der Leistungsschalter Schrack MX340331– verfügt über ein Bemessungsgrenzkurzschlussausschaltvermögen von 70kA bei einer Spannung von 400V. Damit ist er für anspruchsvolle Schaltaufgaben in der Energieverteilung geeignet.
Wie lässt sich der Überlastschutz am Kompaktleistungsschalter einstellen?
Die thermomagnetische Auslöseeinheit des Typs A ermöglicht die Einstellung des Überlaststroms I_r über den Faktor I_n in den Stufen 0,7, 0,8, 0,9 und 1,0. Dies erlaubt eine präzise Anpassung an die individuellen Schutzanforderungen der Anlage.
Wie sind die Abmessungen des Leistungsschalters Baugröße 3?
Das Gerät hat eine Breite von 140 mm, eine Höhe von 255 mm und eine Tiefe von 113 mm. Diese kompakte Bauform ermöglicht eine effiziente Platznutzung in Schaltschränken.
Ist für den Schrack MX340331– Zubehör erhältlich?
Ja, für diesen Schalter ist ein breites Spektrum an optionalem Zubehör verfügbar, wie etwa Hilfskontakte, Arbeitsstromauslöser oder spezielle Anschlussklemmen. Die vollständige Liste der kompatiblen Komponenten finden Sie in den technischen Details unter „Optionales Zubehör“.
