Description
Über dieses Produkt

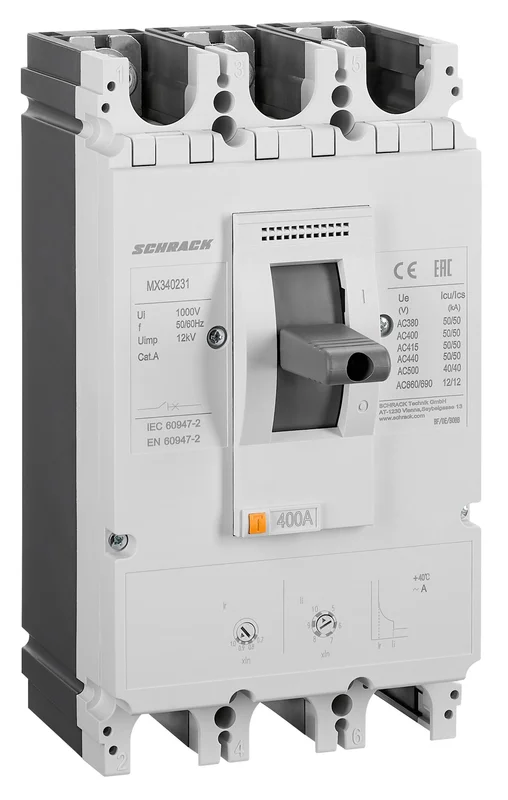

Der Schrack Leistungsschalter Type A mit 400A Nennstrom und 50kA Kurzschluss-Schaltvermögen bietet eine präzise Absicherung für 3-polige Stromkreise. Dieses Modell der Baugröße 3 verfügt über einen thermomagnetischen Auslöser, der eine exakte Anpassung an spezifische Schutzanforderungen ermöglicht. Mit einer Bemessungsisolationsspannung von 1000V und IP40-Schutzart ist das Gerät für anspruchsvolle elektrische Lastverteilungen ausgelegt. Das Gehäuse hat die Abmessungen 255x140x113 mm und ist für eine Umgebungstemperatur von bis zu 70°C spezifiziert. Dieser Schalter kommt in der industriellen Energieverteilung sowie im Anlagenbau zum Einsatz. Die Lieferung erfolgt innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager. Jetzt diesen Schrack Leistungsschalter bei TELA online bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 400A: Ausreichend dimensioniert für leistungsstarke industrielle Hauptstromkreise.
- Kurzschluss-Schaltvermögen 50kA: Zuverlässige Trennung bei hohen Fehlerströmen im 400V-Netz.
- Thermomagnetischer Auslöser Type A: Flexible Einstellbarkeit von Überlast- und Kurzschlussschutz.
- Mechanische Lebensdauer 15.000 Schaltspiele: Robuste Konstruktion für langlebigen Betrieb in Schaltanlagen.
Anwendungsbereiche
- Industrielle Niederspannungs-Hauptverteilungen
- Absicherung von Transformatorenabgängen
- Schutz von großen Motoren und Anlagensteuerungen
- Energieversorgung in Gewerbe- und Infrastrukturgebäuden
Technische Details
| EAN | 9004840894202 |
| Gerät | Leistungsschalter |
| HxBxT mm | 255x140x113 |
| Norm | EN 60947-2 |
| Nennstrom | 400A |
| AC 660/690V | 12kA (Icu) / 12kA (Ics) |
| AC 415V, In | 4000 |
| Verschmutzungsgrad | 3 |
| Bemessungsgrenzkurzschlussausschaltvermögen Icu | 50kA |
| CAD-external terminals | 1 |
| Pole | 3 |
| Bemessungsbetriebskurzschlussausschaltvermögen Ics | 50kA |
| Min. Umgebungstemperatur | -40°C |
| Bemessungsisolationsspannung [Ui] | 1000V |
| Mechanische Lebensdauer | 15000 Schaltspiele |
| Elektrische Lebensdauer (Schaltspiele) | ## |
| Hersteller | Schrack |
| AC 380/400/415V | 50kA (Icu) / 50kA (Ics) |
| Basisbezeichnung | Leistungsschalter |
| Nennspannung | < 690VAC |
| Optionales Zubehör | MX290000–; MX290001–; MX390199–; MX390015–; MX390019–; MX390780–; MX390783–; MX396730–; MX396731–; MX396734–; MX396871–; MX396873–; MX396874–; MX396870–; MX390125–; MX390126–; MX390172–; MX390173–; MX391581–; MX299462–; MX299471–; MX299473–; MX299481–; MX299489–; MX299567–; MX290154–; MX291607–; MX299736–; MX299742–; MX399837–; MX399838–; MX399832–; MX399833–; MX394609–; MX394611–; MX199411–; MX199511–; SI327430–; MX394613– |
| BxHxT mm | 140x255x113 |
| Verpackungseinheit | 1Stk |
| AC 690V, In | 1500 |
| BEST. NR. | MX340231 |
| Nettogewicht | 5,50kg/Stk |
| AC 500V | 40kA (Icu) / 40kA (Ics) |
| HLief-Artikel Nummer | 269251 |
| AC 440V | 50kA (Icu) / 50kA (Ics) |
| Kurzschluss-Schaltvermögen (400V) | 50kA |
| Baugröße | 3 |
| Verlustleistung | 72,00W |
| Auslöseeinheit | Thermomagnetischer Auslöser – Type A |
| Max. Umgebungstemperatur | 70°C |
| CAD-Symbol | Q |
| Vorteilscode CH | 4202-0329-38 |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 12000V |
| Schutzart | IP40 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX340231– | EAN: 9004840894202 | Hersteller-Art.-Nr.: 269251
Produktinformation
Thermomagnetische Auslösung Typ A
Die thermomagnetische Auslösung von MX-Schaltern kann entsprechend den Schutzanforderungen eingestellt werden.
•Überlastungsschutz
Einstellstrom (A) Ir=In х 0,7-0,8-0,9-1,0
•Unverzögerter Kurzschlussschutz
Einstellstrom (A) Ii=In х 5-6-7-8-9-10
Genauigkeit ±20%
Downloads
| Foto: Leistungsschalter Type A, 3-polig, 50kA, 400A Foto: Leistungsschalter Type A, 3-polig, 50kA, 400A Foto: Leistungsschalter Type A, 3-polig, 50kA, 400A Foto: Leistungsschalter Type A, 3-polig, 50kA, 400A Foto: Leistungsschalter Type A, 3-polig, 50kA, 400A Foto: Leistungsschalter Type A, 3-polig, 50kA, 400A |
| Auslösekennlinie Bestückung Einbauzubehör |
| Maßbild |
| Tabelle der Temperaturkompensationskoeffizienten Selektivitätstabelle Cascading Tabelle Bedienungsanleitung: Leistungsschalter Type A, 3-polig, 50kA, 400A |
| 3D-Daten (.stp): Leistungsschalter Type A, 3-polig, 50kA, 400A |
| Montageanleitung: Leistungsschalter Type A, 3-polig, 50kA, 400A |
| Externes Video: Leistungsschalter Type A, 3-polig, 50kA, 400A |
Suchbegriffe
leistungschalter
Häufig gestellte Fragen
Wie stelle ich den Überlastschutz beim Schrack MX340231 ein?
Der thermomagnetische Auslöser des Leistungsschalters ermöglicht eine Einstellung des Überlaststroms (Ir) mittels der Formel Ir = In x 0,7 bis 1,0. Die Feineinstellung kann direkt an der Auslöseeinheit des Schalters vorgenommen werden.
Welches Kurzschluss-Schaltvermögen hat der 3-polige 400A Leistungsschalter?
Dieser Leistungsschalter der Baugröße 3 bietet ein Bemessungs-Kurzschluss-Schaltvermögen von 50kA bei einer Spannung von 400V. Damit ist er für den Einsatz in Anlagen mit hohem Kurzschlussstrom ausgelegt.
Wie sind die Abmessungen für die Montage des Leistungsschalters MX340231?
Die Gehäusemaße des 3-poligen Kompaktleistungsschalters betragen 255 mm in der Höhe, 140 mm in der Breite und 113 mm in der Tiefe. Diese kompakten Maße ermöglichen eine platzsparende Integration in Schaltschränken.
Ist dieser 400A Schalter für den Betrieb bei hohen Umgebungstemperaturen geeignet?
Ja, der Schrack Leistungsschalter ist für einen Betrieb in einem Temperaturbereich von -40°C bis zu 70°C spezifiziert. Er ist somit auch für anspruchsvolle industrielle Umgebungen einsetzbar.
