Über dieses Produkt
Der Schrack Leistungsschalter Type EM ist ein 4-poliger Kompaktleistungsschalter für 63A mit einem Kurzschluss-Schaltvermögen von 50kA. Dieses Gerät der Baugröße 2 verfügt über einen digitalen elektronischen Auslöser, der eine präzise Steuerung der Energieverteilung ermöglicht. Mit Abmessungen von 157x140x89 mm und einer mechanischen Lebensdauer von 15.000 Schaltspielen ist das Modell für eine zuverlässige Funktion ausgelegt. Der Schutzschalter ist für eine Nennspannung bis 690V AC geeignet und erfüllt die Anforderungen der Schutzart IP40. Der Artikel ist innerhalb von 1 bis 3 Werktagen lieferbar, wenn Sie diesen Leistungsschalter Type EM online bei TELA kaufen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom: 63A – für Standard-Energieverteilungsanforderungen in Industrie und Gewerbe.
- Kurzschluss-Schaltvermögen: 50kA – bietet hohe Sicherheit bei Überlast und Kurzschlüssen.
- Elektronischer Auslöser (Type EM): Präzise Parametereinstellung von Überlast, Kurzschluss und Erdschluss.
- 4-polige Bauweise: Ermöglicht das allpolige Trennen in Drehstromnetzen mit Neutralleiter.
- Kompakte Baugröße 2: Platzsparende Installation bei Maßen von 157x140x89 mm.
Anwendungsbereiche
- Schutz von Energieverteilungsanlagen in gewerblichen Gebäuden.
- Absicherung von industriellen Maschinenstromkreisen.
- Einsatz in Haupt- und Unterverteilungen mit hohen Anforderungen an die Selektivität.
Technische Details
| EAN | 9004840893700 |
| Nettogewicht | 2,65kg/Stk |
| AC 415V, In | 6000 |
| Gerät | Leistungsschalter |
| Optionales Zubehör | MX290199–; MX290214–; MX290000–; MX290001–; MX290015–; MX290020–; MX290781–; MX290784–; MX296730–; MX296731–; MX296732–; MX296735–; MX296872–; MX296873–; MX296874–; MX296870–; MX290125–; MX290126–; MX290172–; MX290173–; MX291582–; MX299462–; MX299471–; MX299473–; MX299481–; MX299489–; MX299567–; MX290154–; MX291607–; MX299736–; MX299742–; MX299837–; MX299838–; MX299832–; MX299833–; MX294610–; MX199411–; MX199511–; MX294612– |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Norm | EN 60947-2 |
| Verlustleistung | 6,40W |
| Verschmutzungsgrad | 3 |
| Nennstrom | 63A |
| Bemessungsgrenzkurzschlussausschaltvermögen Icu | 50kA |
| CAD-external terminals | 1 |
| Bemessungsbetriebskurzschlussausschaltvermögen Ics | 50kA |
| HxBxT mm | 157x140x89 |
| Min. Umgebungstemperatur | -40°C |
| Bemessungsisolationsspannung [Ui] | 1000V |
| Mechanische Lebensdauer | 15000 Schaltspiele |
| Elektrische Lebensdauer (Schaltspiele) | ## |
| Hersteller | Schrack |
| HLief-Artikel Nummer | 271387 |
| AC 380/400/415V | 50kA (Icu) / 50kA (Ics) |
| BEST. NR. | MX263243 |
| Basisbezeichnung | Leistungsschalter |
| Nennspannung | < 690VAC |
| Verpackungseinheit | 1Stk |
| AC 690V, In | 1500 |
| Auslöseeinheit | Digitaler elektronischer Auslöser – Type EM |
| AC 500V | 40kA (Icu) / 40kA (Ics) |
| BxHxT mm | 140x157x89 |
| AC 440V | 50kA (Icu) / 50kA (Ics) |
| Vorteilscode CH | 3700-0335-71 |
| Kurzschluss-Schaltvermögen (400V) | 50kA |
| Baugröße | 2 |
| Max. Umgebungstemperatur | 70°C |
| CAD-Symbol | Q |
| AC 660/690V | 8kA (Icu) / 8kA (Ics) |
| Pole | 4 |
| Schutzart | IP40 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX263243– | EAN: 9004840893700 | Hersteller-Art.-Nr.: 271387
Produktinformation
Elektronischer Standardauslöser für die Energieverteilung EM Der EM-Auslöser verfügt über einen vierstufigen Schutz gegen Überlast, Kurzschluss mit Kurzzeitverzögerung, Parametereinstellungsfunktion.Kurzschluss, Kurzzeitverzögerung, Kurzschluss und Erdschluss, mit Echtzeit-Stromanzeige, Anzeige der Schutzparameter, Anzeige der Fehlerinformationen und Parametereinstellungsfunktion. •Überlastschutz mit Langzeitverzögerung Einstellstrom Ir=In x 0,4~1,0, Schrittweite 1A Auslösezeit Tr (s): 3~18, 1s, Genauigkeit ±10% •Kurzschluss-Kurzzeitverzögerungsschutz Einstellstrom Isd=Ir × 1,5~10, Schrittweite 1A, AUS, Genauigkeit ±15% Auslösezeit Tsd (s): 0,1-0,2-0,3-0,4, Genauigkeit ±20% oder ±40ms (der höhere Wert wird gewählt) •Unverzögerter Kurzschlussschutz Einstellstrom Ii=In x 1,5~12, Schrittweite 1A, OFF, Genauigkeit ±15% Max. Auslösezeit (ms): 60 •Erdschlussschutz Einstellstrom Ig=In x 0,4-0,5-0,6-0,7-0,8-0,9-1,0, AUS, Genauigkeit ±15% Auslösezeit (s): 0,1-0,2-0,3-0,4, Genauigkeit ±15%
Downloads

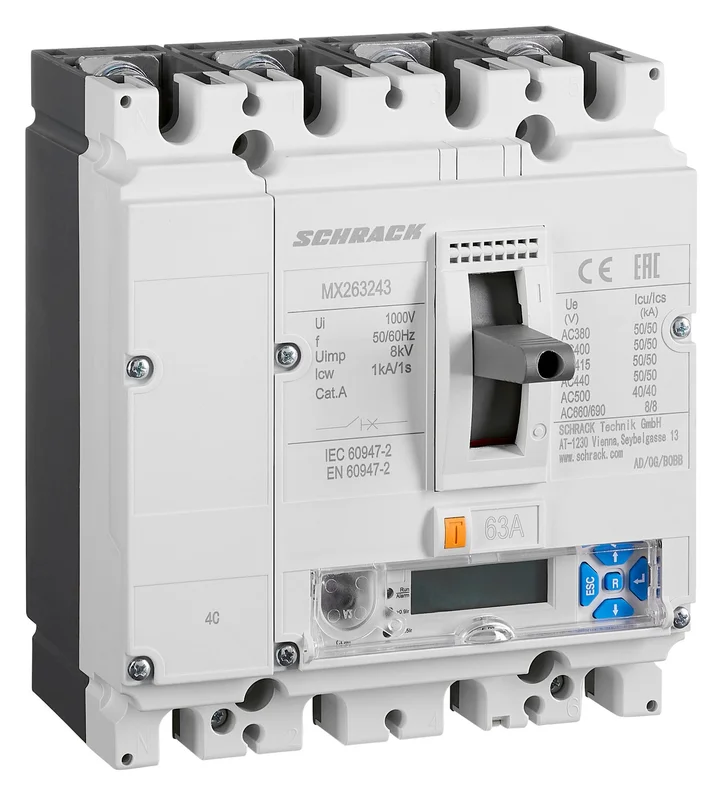

Foto: Leistungsschalter Type EM, 4-polig, 50kA, 63A
Foto: Leistungsschalter Type EM, 4-polig, 50kA, 63A
Foto: Leistungsschalter Type EM, 4-polig, 50kA, 63A
Foto: Leistungsschalter Type EM, 4-polig, 50kA, 63A
Foto: Leistungsschalter Type EM, 4-polig, 50kA, 63A
Foto: Leistungsschalter Type EM, 4-polig, 50kA, 63A
Foto: Leistungsschalter Type EM, 4-polig, 50kA, 63A
Auslösekennlinie
Bestückung Einbauzubehör
Maßbild
Tabelle der Temperaturkompensationskoeffizienten
Selektivitätstabelle
Cascading Tabelle
Bedienungsanleitung: Leistungsschalter Type EM, 4-polig, 50kA, 63A
3D-Daten (.stp): Leistungsschalter Type EM, 4-polig, 50kA, 63A
Montageanleitung: Leistungsschalter Type EM, 4-polig, 50kA, 63A
Externes Video: Leistungsschalter Type EM, 4-polig, 50kA, 63A
Suchbegriffe
leistungschalter
Häufig gestellte Fragen
Was bedeutet die Auslöseeinheit EM beim Schrack Leistungsschalter?
Die Type EM bezeichnet einen digitalen elektronischen Auslöser. Dieser ermöglicht eine exakte Parametrierung von Schutzfunktionen wie Überlast, Kurzschluss und Erdschluss und bietet zusätzlich eine Echtzeit-Stromanzeige sowie Fehlerdiagnose.
Kann der 63A Leistungsschalter für Drehstromnetze verwendet werden?
Ja, als 4-poliger Leistungsschalter ist er für den Einsatz in Drehstromsystemen konzipiert, bei denen neben den drei Außenleitern auch der Neutralleiter geschaltet oder überwacht werden muss.
Welches Schaltvermögen bietet das Modell MX263243 bei 400V?
Der Leistungsschalter verfügt über ein Bemessungsgrenzkurzschlussausschaltvermögen (Icu) und ein Bemessungsbetriebskurzschlussausschaltvermögen (Ics) von 50kA bei 400V.
Sind für diesen Schrack Leistungsschalter Zubehörteile erhältlich?
Ja, für diesen Schalter steht ein umfangreiches Sortiment an Zubehör bereit, wie in der technischen Liste unter Artikelnummer MX290199 und weiteren aufgeführt, um die Installation und Erweiterung passgenau zu ermöglichen.
