MX263242– Leistungsschalter Type EN, 4-polig, 50kA, 63AVerkaufseinheit 1Stk

Description

Über dieses Produkt

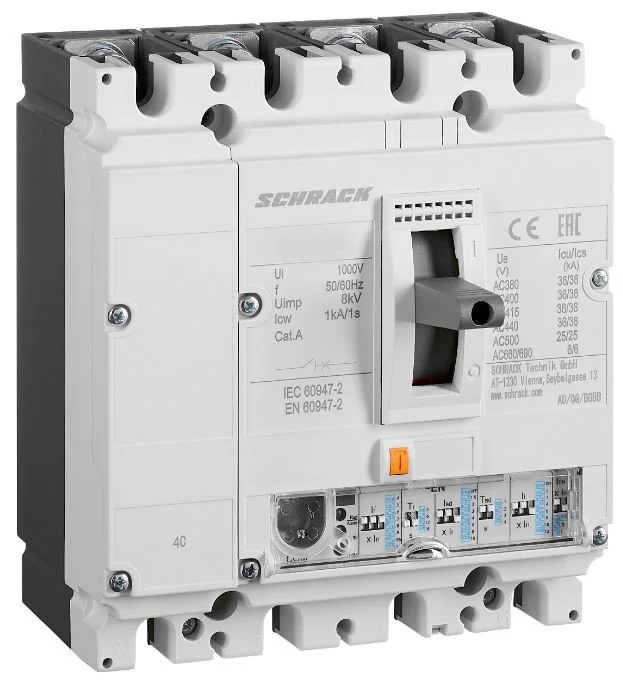

Der Schrack Leistungsschalter Type EN ist ein 4-poliger Kompaktleistungsschalter der Baugröße 2 mit einem Nennstrom von 63A und einer Schaltleistung von 50kA. Dieses Gerät verfügt über einen elektronischen Auslöser, der einen dreistufigen Schutz durch Überlast-, kurzzeitverzögerten Kurzschluss- sowie unverzögerten Kurzschlussschutz bietet. Mit einem Bemessungsstoßspannungsfestigkeitswert von 8000V und einer mechanischen Lebensdauer von 15000 Schaltspielen ist das Modul für anspruchsvolle Aufgaben in der Energieverteilung ausgelegt. Die kompakten Maße von 157x140x89 mm ermöglichen eine platzsparende Montage im Schaltschrank. Der Leistungsschalter ist für die zuverlässige Absicherung von Stromkreisen in gewerblichen und industriellen Verteilungsanlagen konzipiert. Die Lieferung erfolgt innerhalb von 1 bis 3 Werktagen, wenn Sie den Schrack Leistungsschalter Type EN bei TELA bestellen. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Nennstrom: 63A — Deckt definierte Lastbereiche in der Energieverteilung ab.
• Kurzschluss-Schaltvermögen: 50kA bei 400V — Bietet hohe Sicherheit bei Fehlerströmen.
• Auslöseeinheit: Elektronischer Auslöser Type EN — Ermöglicht präzise Einstellmöglichkeiten für Schutzparameter.
• Baugröße 2: 157x140x89 mm — Kompakte Abmessungen für eine effiziente Schaltschrankbelegung.
• Mechanische Lebensdauer: 15000 Schaltspiele — Gewährleistet langfristige Funktionsstabilität.

Anwendungsbereiche

• Absicherung von Hauptverteilungen in Industrieanlagen.
• Schutz von Stromkreisen in gewerblichen Gebäuden.
• Einsatz in Energieverteilungs-Systemen mit hohen Kurzschlussanforderungen.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX263242– | EAN: 9004840893656 | Hersteller-Art.-Nr.: 271337

Produktinformation

Elektronischer Basisauslöser für die Energieverteilung EN
Der elektronische Auslöser EN verfügt über einen dreistufigen Schutz mit Überlast-, kurzzeitverzögertem Kurzschluss- und unverzögertem Kurzschlussschutz.
•Überlastschutz mit Langzeitverzögerung
Einstellstrom I_r=I_n x 0,4-0,5-0,6-0,7-0,8-0,9-0,95-1,0
Auslösezeit T_r (s): 3-6-12-18, Genauigkeit ±10%
•Kurzschlussschutz mit Kurzzeitverzögerung
Einstellstrom I_sd=I_r x 1,5-2-3-4-6-8-10, AUS, Genauigkeit ±15%
Auslösezeit T_sd (s): 0,1-0,2-0,3-0,4, Genauigkeit ±20% oder ±40ms (der höhere Wert wird gewählt)
•Kurzschluss Sofortiger Schutz
Einstellstrom I_i=I_n × 2-3-4-6-8-10-12, AUS, Genauigkeit ±15%
Max. Auslösezeit (ms): 77

Downloads

Suchbegriffe

leistungschalter

Häufig gestellte Fragen

Welche Schutzfunktionen bietet der Schrack Leistungsschalter Type EN?

Der Schrack Leistungsschalter Type EN verfügt über einen dreistufigen elektronischen Schutz. Dieser umfasst einen Überlastschutz mit Langzeitverzögerung, einen kurzzeitverzögerten Kurzschlussschutz sowie einen unverzögerten Kurzschluss-Sofortschutz für maximale Betriebssicherheit.

Kann man den Schrack 63A Leistungsschalter MX263242 online bestellen?

Ja, Sie können den Schrack Leistungsschalter mit 63A (Artikel-Nr. MX263242) direkt hier bei TELA online bestellen. Wir sorgen für eine zügige Abwicklung und eine Lieferzeit von 1 bis 3 Werktagen.

Wie wird der Schrack Kompaktleistungsschalter der Baugröße 2 montiert?

Der Leistungsschalter ist für den Festeinbau konzipiert und weist die Abmessungen 157x140x89 mm auf. Detaillierte Hinweise zur korrekten Installation entnehmen Sie bitte der bereitgestellten Montageanleitung sowie den CAD-Daten in unserem Downloadbereich.

Was bedeutet das Schaltvermögen von 50kA bei diesem Leistungsschalter?

Das Bemessungs-Kurzschluss-Schaltvermögen von 50kA gibt an, dass der Schalter bei einer Spannung von 400V Kurzschlussströme bis zu dieser Stärke sicher unterbrechen kann. Dies macht den Schalter für anspruchsvolle Energieverteilungs-Anwendungen geeignet.
