Der Schrack Leistungsschalter Type EM, 3-polig, 50kA, 63A ist ein kompakter Kompaktleistungsschalter für die effiziente Energieverteilung. Das Gerät mit einer Baugröße 2 bietet ein Kurzschluss-Schaltvermögen von 50kA bei 400V und ist mit einem digitalen elektronischen Auslöser ausgestattet. Mit seinen Maßen von 105 x 157 x 89 mm und einer Schutzart von IP40 lässt er sich flexibel in verschiedene Schaltschranksysteme integrieren. Er unterstützt Überlast-, Kurzschluss- und Erdschlussschutz für eine präzise Überwachung elektrischer Anlagen. Der Schrack Leistungsschalter Type EM ist bei TELA mit einer Lieferzeit von 1 bis 3 Werktagen verfügbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsbetriebskurzschlussausschaltvermögen: 50kA bei 400V für zuverlässige Absicherung.
- Digitaler elektronischer Auslöser (Type EM): Ermöglicht eine exakte Parametereinstellung.
- Mechanische Lebensdauer: 15.000 Schaltspiele gewährleisten eine hohe Schaltfrequenz.
- Echtzeit-Stromanzeige: Bietet permanente Übersicht über die Betriebsparameter.
Anwendungsbereiche
- Energieverteilung in Industrieanlagen und Gewerbebauten.
- Absicherung von Niederspannungsnetzen bei hoher Kurzschlussleistung.
- Schutz von Leitungs- und Schaltanlagen in komplexen elektrischen Infrastrukturen.
Technische Details
| EAN | 9004840893465 |
| AC 415V, In | 6000 |
| Gerät | Leistungsschalter |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Norm | EN 60947-2 |
| Vorteilscode CH | 3465-0282-13 |
| Verschmutzungsgrad | 3 |
| Nennstrom | 63A |
| Bemessungsgrenzkurzschlussausschaltvermögen Icu | 50kA |
| CAD-external terminals | 1 |
| Pole | 3 |
| Bemessungsbetriebskurzschlussausschaltvermögen Ics | 50kA |
| Min. Umgebungstemperatur | -40°C |
| Bemessungsisolationsspannung [Ui] | 1000V |
| Mechanische Lebensdauer | 15000 Schaltspiele |
| BEST. NR. | MX263233 |
| Elektrische Lebensdauer (Schaltspiele) | ## |
| Hersteller | Schrack |
| AC 380/400/415V | 50kA (Icu) / 50kA (Ics) |
| Basisbezeichnung | Leistungsschalter |
| Nennspannung | < 690VAC |
| Verpackungseinheit | 1Stk |
| AC 690V, In | 1500 |
| Nettogewicht | 1,85kg/Stk |
| Auslöseeinheit | Digitaler elektronischer Auslöser – Type EM |
| AC 500V | 40kA (Icu) / 40kA (Ics) |
| Optionales Zubehör | MX290199–; MX290213–; MX290000–; MX290001–; MX290015–; MX290019–; MX290780–; MX290783–; MX296730–; MX296731–; MX296732–; MX296734–; MX296871–; MX296873–; MX296874–; MX296870–; MX290125–; MX290126–; MX290172–; MX290173–; MX291581–; MX299462–; MX299471–; MX299473–; MX299481–; MX299489–; MX299567–; MX290154–; MX291607–; MX299736–; MX299742–; MX299837–; MX299838–; MX299832–; MX299833–; MX294609–; MX199411–; MX199511–; SI321680–; MX294611– |
| AC 440V | 50kA (Icu) / 50kA (Ics) |
| Kurzschluss-Schaltvermögen (400V) | 50kA |
| Baugröße | 2 |
| BxHxT mm | 105x157x89 |
| HxBxT mm | 157x105x89 |
| Max. Umgebungstemperatur | 70°C |
| CAD-Symbol | Q |
| AC 660/690V | 8kA (Icu) / 8kA (Ics) |
| Schutzart | IP40 |
| Verlustleistung | 4,80W |
| HLief-Artikel Nummer | 271382 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX263233– | EAN: 9004840893465 | Hersteller-Art.-Nr.: 271382
Produktinformation
Elektronischer Standardauslöser für die Energieverteilung EM. Der EM-Auslöser verfügt über einen vierstufigen Schutz gegen Überlast, Kurzschluss mit Kurzzeitverzögerung, Parametereinstellungsfunktion.Kurzschluss, Kurzzeitverzögerung, Kurzschluss und Erdschluss, mit Echtzeit-Stromanzeige, Anzeige der Schutzparameter, Anzeige der Fehlerinformationen und Parametereinstellungsfunktion.
•Überlastschutz mit Langzeitverzögerung
Einstellstrom Ir=In x 0,4~1,0, Schrittweite 1A
Auslösezeit Tr (s): 3~18, 1s, Genauigkeit ±10%
•Kurzschluss-Kurzzeitverzögerungsschutz
Einstellstrom Isd=Ir × 1,5~10, Schrittweite 1A, AUS, Genauigkeit ±15%
Auslösezeit Tsd (s): 0,1-0,2-0,3-0,4, Genauigkeit ±20% oder ±40ms (der höhere Wert wird gewählt)
•Unverzögerter Kurzschlussschutz
Einstellstrom Ii=In x 1,5~12, Schrittweite 1A, OFF, Genauigkeit ±15%
Max. Auslösezeit (ms): 60
•Erdschlussschutz
Einstellstrom Ig=In x 0,4-0,5-0,6-0,7-0,8-0,9-1,0, AUS, Genauigkeit ±15%
Auslösezeit (s): 0,1-0,2-0,3-0,4, Genauigkeit ±15%
Downloads

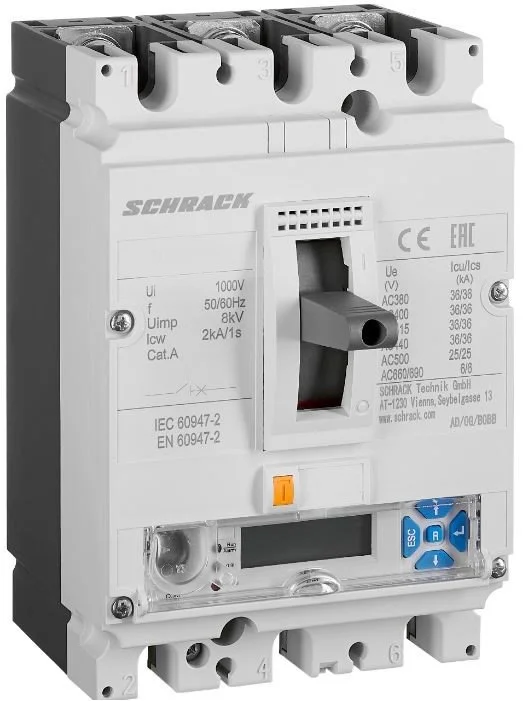

| Foto: Leistungsschalter Type EM, 3-polig, 50kA, 63A |
| Auslösekennlinie Bestückung Einbauzubehör |
| Maßbild |
| Tabelle der Temperaturkompensationskoeffizienten Selektivitätstabelle Cascading Tabelle Bedienungsanleitung: Leistungsschalter Type EM, 3-polig, 50kA, 63A |
| 3D-Daten (.stp): Leistungsschalter Type EM, 3-polig, 50kA, 63A |
| Montageanleitung: Leistungsschalter Type EM, 3-polig, 50kA, 63A |
| Externes Video: Leistungsschalter Type EM, 3-polig, 50kA, 63A |
