Description
Über dieses Produkt
Der Schrack Leistungsschalter Type ENM ist ein 3-poliger Kompaktleistungsschalter für den Motorschutz mit einem Nennstrom von 32A und einem Kurzschluss-Schaltvermögen von 50kA. Dieses Gerät der Baugröße 2 verfügt über einen elektronischen Auslöser, der präzise Auslösezeiten ermöglicht und sowohl Überlast- als auch Kurzschlussschutz bietet. Mit einer Bemessungsbetriebsspannung von bis zu 690V AC und einer mechanischen Lebensdauer von 15.000 Schaltspielen ist das Schaltgerät für anspruchsvolle elektrotechnische Installationen ausgelegt. Der Schutzschalter kommt bei industriellen Motorschutzanwendungen zum Einsatz, bei denen es auf exakte Toleranzen bei Phasenunsymmetrie und Phasenausfall ankommt. Die Lieferung erfolgt innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsstrom: 32A – für zuverlässige Absicherung von Motoren und Anlagen.
- Kurzschluss-Schaltvermögen: 50kA bei 400V – sichere Abschaltung im Fehlerfall.
- Elektronischer Motorschutz: ENM-Auslöser – ermöglicht engere Toleranzen bei Überlast.
- Phasenschutz: Integrierte Überwachung bei Phasenausfall und Unsymmetrie – schützt den Motor vor Folgeschäden.
- Baugröße 2: Kompakte Abmessungen von 105x157x89 mm – platzsparender Einbau im Schaltschrank.
Anwendungsbereiche
- Industrielle Motorschutzanwendungen in Schaltschränken.
- Absicherung von Leistungsstromkreisen in der Gebäudetechnik.
- Schutz von Motoren gegen Phasenunsymmetrie und Phasenausfall.
- Anlagenbau zur sicheren Trennung und Absicherung von Verbrauchern.
Technische Details
| EAN | 9004840893359 |
| Nennstrom | 32A |
| AC 415V, In | 6000 |
| Gerät | Leistungsschalter |
| Auslöseeinheit | Elektronischer Auslöser für Motorschutz – Type ENM |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Norm | EN 60947-2 |
| Verlustleistung | 2,40W |
| Verschmutzungsgrad | 3 |
| Bemessungsgrenzkurzschlussausschaltvermögen Icu | 50kA |
| CAD-external terminals | 1 |
| Pole | 3 |
| Bemessungsbetriebskurzschlussausschaltvermögen Ics | 50kA |
| Min. Umgebungstemperatur | -40°C |
| Bemessungsisolationsspannung [Ui] | 1000V |
| Mechanische Lebensdauer | 15000 Schaltspiele |
| Elektrische Lebensdauer (Schaltspiele) | ## |
| Hersteller | Schrack |
| AC 380/400/415V | 50kA (Icu) / 50kA (Ics) |
| HLief-Artikel Nummer | 271456 |
| Basisbezeichnung | Leistungsschalter |
| Nennspannung | < 690VAC |
| BEST. NR. | MX232237 |
| Vorteilscode CH | 3359-0290-34 |
| Verpackungseinheit | 1Stk |
| AC 690V, In | 1500 |
| Nettogewicht | 1,85kg/Stk |
| AC 500V | 40kA (Icu) / 40kA (Ics) |
| Optionales Zubehör | MX290199–; MX290213–; MX290000–; MX290001–; MX290015–; MX290019–; MX290780–; MX290783–; MX296730–; MX296731–; MX296732–; MX296734–; MX296871–; MX296873–; MX296874–; MX296870–; MX290125–; MX290126–; MX290172–; MX290173–; MX291581–; MX299462–; MX299471–; MX299473–; MX299481–; MX299489–; MX299567–; MX290154–; MX291607–; MX299736–; MX299742–; MX299837–; MX299838–; MX299832–; MX299833–; MX294609–; MX199411–; MX199511–; SI321680–; MX294611– |
| AC 440V | 50kA (Icu) / 50kA (Ics) |
| Kurzschluss-Schaltvermögen (400V) | 50kA |
| Baugröße | 2 |
| BxHxT mm | 105x157x89 |
| HxBxT mm | 157x105x89 |
| Max. Umgebungstemperatur | 70°C |
| CAD-Symbol | Q |
| AC 660/690V | 8kA (Icu) / 8kA (Ics) |
| Schutzart | IP40 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX232237– | EAN: 9004840893359 | Hersteller-Art.-Nr.: 271456
Produktinformation
Elektronischer Basis-Typauslöser für den Motorschutz ENM Der elektronische Auslöser ENM ermöglicht Auslösezeiten mit engeren Toleranzen. •Überlastschutz mit Langzeitverzögerung Einstellstrom Ir=In x 0,4-0,5-0,6-0,7-0,8-0,9-1,0, AUS Auslösezeit Tr (s): 4, 8, 16, Genauigkeit ±10% •Kurzschlussschutz mit Kurzzeitverzögerung Einstellstrom Isd=Ir × 5-6-8-9-10-11-12, AUS, Genauigkeit ±15% Auslösezeit Tsd (ms): 100, Genauigkeit ±40 •Unverzögerter Kurzschlussschutz Einstellstrom Ii=In × 15, Einstellstrom Isd
Downloads

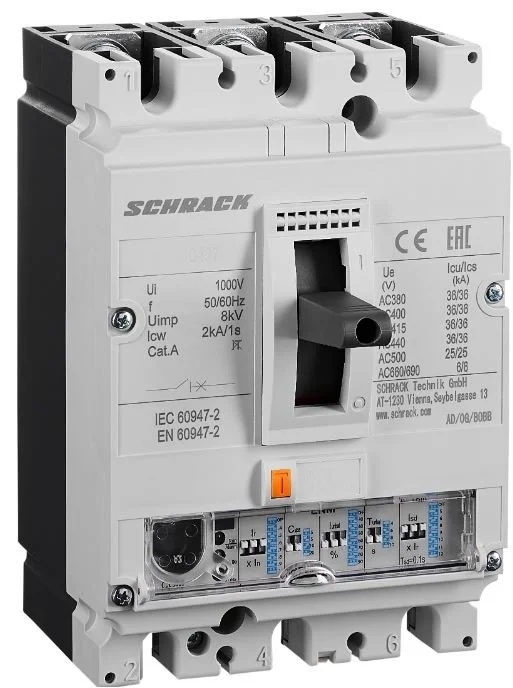

| Foto: Leistungsschalter Type ENM, 3-polig, 50kA, 32A |
| Auslösekennlinie Bestückung Einbauzubehör |
| Maßbild |
| Tabelle der Temperaturkompensationskoeffizienten Selektivitätstabelle Cascading Tabelle Bedienungsanleitung: Leistungsschalter Type ENM, 3-polig, 50kA, 32A |
| 3D-Daten (.stp): Leistungsschalter Type ENM, 3-polig, 50kA, 32A |
| Montageanleitung: Leistungsschalter Type ENM, 3-polig, 50kA, 32A |
| Externes Video: Leistungsschalter Type ENM, 3-polig, 50kA, 32A |
Suchbegriffe
leistungschalter
Häufig gestellte Fragen
Was ist der Vorteil des elektronischen ENM-Auslösers bei diesem Schrack Leistungsschalter?
Der elektronische ENM-Auslöser bietet eine deutlich höhere Präzision bei der Auslösezeit im Vergleich zu thermischen Auslösern. Dies ermöglicht engere Toleranzen beim Überlastschutz und eine differenzierte Überwachung von Phasenunsymmetrien oder Phasenausfällen.
Kann der Schrack Leistungsschalter MX232237 auch bei 690V AC eingesetzt werden?
Ja, der Leistungsschalter ist für eine Nennspannung von bis zu 690V AC ausgelegt. Bitte beachten Sie hierbei das Schaltvermögen von 8kA bei 690V gemäß der technischen Daten.
Welche Schutzfunktionen bietet das Gerät bei Phasenproblemen?
Der Leistungsschalter erkennt Phasenunsymmetrien im Bereich von 30% bis 90% sowie einen vollständigen Phasenausfall. Bei einem Phasenausfall erfolgt die Auslösung mit einer hohen Genauigkeit innerhalb von 0,25 Sekunden.
Ist für den Schrack Leistungsschalter mit 32A ein spezielles Zubehör erhältlich?
Ja, für die Baugröße 2 des MX232237 steht ein umfangreiches Sortiment an Zubehör bereit. Dies umfasst verschiedene Hilfskontakte, Arbeitsstromauslöser und Unterspannungsauslöser, die unter den angegebenen Artikelnummern (z.B. MX290199) bei TELA online bestellbar sind.
