Description
Über dieses Produkt
Der Leistungsschalter Type EN von Schrack ist ein 4-poliger Kompaktleistungsschalter mit einem Nennstrom von 250A und einem Kurzschluss-Schaltvermögen von 36kA. Das Gerät der Baugröße 2 verfügt über eine elektronische Auslöseeinheit, die präzise Schutzfunktionen für die Energieverteilung bietet. Mit einer Bemessungsisolationsspannung von 1000V und einer mechanischen Lebensdauer von 15000 Schaltspielen ist dieses Modell für den industriellen Dauereinsatz ausgelegt. Die kompakten Abmessungen von 157x140x89mm ermöglichen eine platzsparende Installation in Schaltschränken. Dieser Leistungsschalter eignet sich zur Absicherung elektrischer Anlagen in Verteilernetzen und Industriegebäuden. Der Versand erfolgt innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 250A: Ausgelegt für hohe Strombelastungen in der Energieverteilung.
- Elektronischer Auslöser (Type EN): Ermöglicht eine präzise dreistufige Einstellung für Überlast- und Kurzschlussschutz.
- Kurzschluss-Schaltvermögen 36kA: Bietet hohe Sicherheit bei Fehlerströmen im 400V-Netz.
- 4-polige Ausführung: Ermöglicht die allpolige Trennung von Stromkreisen inklusive Neutralleiter.
- Robuste Konstruktion: 15000 mechanische Schaltspiele garantieren eine lange Betriebsdauer.
Anwendungsbereiche
- Absicherung von Hauptverteilern in Industrieanlagen.
- Schutz von Zuleitungen in großen Gebäudekomplexen.
- Installation in Schaltanlagen zur Energieverteilung.
- Einsatz als Lasttrennschalter in industriellen Niederspannungsnetzen.
Technische Details
| EAN | 9004840893588 |
| Nettogewicht | 2,65kg/Stk |
| AC 415V, In | 6000 |
| Gerät | Leistungsschalter |
| Auslöseeinheit | Elektronischer Auslöser – Type EN |
| HLief-Artikel Nummer | 271330 |
| Optionales Zubehör | MX290199–; MX290214–; MX290000–; MX290001–; MX290015–; MX290020–; MX290781–; MX290784–; MX296730–; MX296731–; MX296732–; MX296735–; MX296872–; MX296873–; MX296874–; MX296870–; MX290125–; MX290126–; MX290172–; MX290173–; MX291582–; MX299462–; MX299471–; MX299473–; MX299481–; MX299489–; MX299567–; MX290154–; MX291607–; MX299736–; MX299742–; MX299837–; MX299838–; MX299832–; MX299833–; MX294610–; MX199411–; MX199511–; MX294612– |
| AC 380/400/415V | 36kA (Icu) / 36kA (Ics) |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Norm | EN 60947-2 |
| Kurzschluss-Schaltvermögen (400V) | 36kA |
| Bemessungsbetriebskurzschlussausschaltvermögen Ics | 36kA |
| Verschmutzungsgrad | 3 |
| CAD-external terminals | 1 |
| HxBxT mm | 157x140x89 |
| Min. Umgebungstemperatur | -40°C |
| Bemessungsisolationsspannung [Ui] | 1000V |
| Mechanische Lebensdauer | 15000 Schaltspiele |
| Nennstrom | 250A |
| BEST. NR. | MX225442 |
| AC 500V | 25kA (Icu) / 25kA (Ics) |
| Elektrische Lebensdauer (Schaltspiele) | ## |
| Hersteller | Schrack |
| Verlustleistung | 100,00W |
| Basisbezeichnung | Leistungsschalter |
| Nennspannung | < 690VAC |
| Verpackungseinheit | 1Stk |
| AC 690V, In | 1500 |
| AC 660/690V | 6kA (Icu) / 6kA (Ics) |
| AC 440V | 36kA (Icu) / 36kA (Ics) |
| BxHxT mm | 140x157x89 |
| Baugröße | 2 |
| Max. Umgebungstemperatur | 70°C |
| CAD-Symbol | Q |
| Vorteilscode CH | 3588-0326-69 |
| Pole | 4 |
| Schutzart | IP40 |
| Bemessungsgrenzkurzschlussausschaltvermögen Icu | 36kA |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX225442– | EAN: 9004840893588 | Hersteller-Art.-Nr.: 271330
Produktinformation
Elektronischer Basisauslöser für die Energieverteilung EN
Der elektronische Auslöser EN verfügt über einen dreistufigen Schutz mit Überlast-, kurzzeitverzögertem Kurzschluss- und unverzögertem Kurzschlussschutz.
•Überlastschutz mit Langzeitverzögerung
Einstellstrom Ir=In x 0,4-0,5-0,6-0,7-0,8-0,9-0,95-1,0
Auslösezeit Tr (s): 3-6-12-18, Genauigkeit ±10%
•Kurzschlussschutz mit Kurzzeitverzögerung
Einstellstrom Isd=Ir x 1,5-2-3-4-6-8-10, AUS, Genauigkeit ±15%
Auslösezeit Tsd (s): 0,1-0,2-0,3-0,4, Genauigkeit ±20% oder ±40ms (der höhere Wert wird gewählt)
•Kurzschluss Sofortiger Schutz
Einstellstrom Ii=In × 2-3-4-6-8-10-12, AUS, Genauigkeit ±15%
Max. Auslösezeit (ms): 71
Downloads

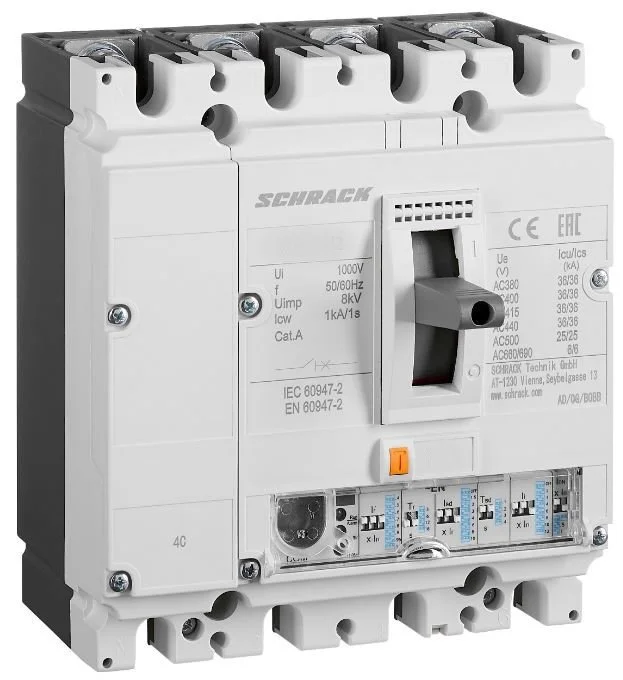

| Foto: Leistungsschalter Type EN, 4-polig, 36kA, 250A |
| Auslösekennlinie Bestückung Einbauzubehör |
| Maßbild |
| Tabelle der Temperaturkompensationskoeffizienten Selektivitätstabelle Cascading Tabelle Bedienungsanleitung: Leistungsschalter Type EN, 4-polig, 36kA, 250A |
| 3D-Daten (.stp): Leistungsschalter Type EN, 4-polig, 36kA, 250A |
| Montageanleitung: Leistungsschalter Type EN, 4-polig, 36kA, 250A |
| Externes Video: Leistungsschalter Type EN, 4-polig, 36kA, 250A |
Suchbegriffe
leistungschalter
Häufig gestellte Fragen
Was ist der Vorteil des elektronischen Auslösers Type EN bei diesem 250A Leistungsschalter?
Der elektronische Auslöser Type EN bietet eine präzise dreistufige Schutzcharakteristik, bestehend aus Überlastschutz, kurzzeitverzögertem Kurzschlussschutz und einem unverzögerten Sofortschutz. Dies erlaubt eine differenzierte Abstimmung auf die spezifischen Anforderungen Ihrer Anlage und sorgt für eine höhere Betriebssicherheit.
Kann dieser Schrack Leistungsschalter auch bei 690V AC eingesetzt werden?
Ja, der Schrack Leistungsschalter Type EN (Artikel MX225442–) ist für Nennspannungen unter 690V AC ausgelegt. Bitte beachten Sie die technischen Daten für das Schaltvermögen bei unterschiedlichen Spannungsstufen, wie beispielsweise 6kA bei 690V AC.
Welche Abmessungen hat der 4-polige Schrack MX225442– Leistungsschalter?
Das Gerät der Baugröße 2 weist eine Breite von 140 mm, eine Höhe von 157 mm und eine Tiefe von 89 mm auf. Diese kompakten Maße sind ideal für den standardisierten Festeinbau in Schaltschränken und Energieverteilungen.
Ist der Schrack Leistungsschalter 250A auch für Temperaturen außerhalb von Raumtemperatur geeignet?
Der Leistungsschalter ist für einen Betriebstemperaturbereich von -40°C bis zu 70°C spezifiziert. Dies macht ihn sehr flexibel für den Einsatz in verschiedenen Industrieumgebungen, auch unter erschwerten klimatischen Bedingungen.
