Description
Über dieses Produkt

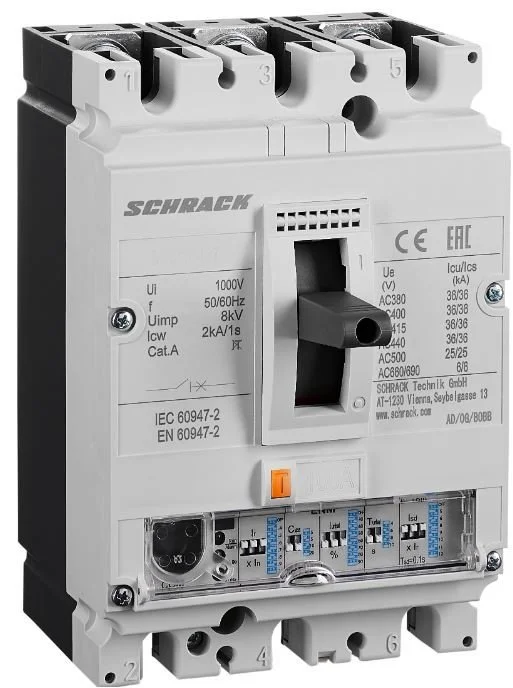

Der Schrack Leistungsschalter Type ENM ist ein 3-poliger Kompaktleistungsschalter für 250A mit einem Kurzschluss-Schaltvermögen von 36kA. Dieses Gerät der Baugröße 2 verfügt über einen elektronischen Basis-Typauslöser, der speziell für den Motorschutz entwickelt wurde und engere Toleranzen bei den Auslösezeiten ermöglicht. Mit Abmessungen von 157x105x89 mm und einer Schutzart von IP40 ist der Festeinbau für eine Umgebungstemperatur von -40°C bis 70°C ausgelegt. Er eignet sich zur Absicherung und zum Schutz von Motoren in industriellen Schaltanlagen und elektrischen Verteilungen. Wir liefern diesen Leistungsschalter innerhalb von 1 bis 3 Werktagen direkt zu Ihnen – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Elektronischer Auslöser (ENM): Ermöglicht präzise Auslösezeiten mit engen Toleranzen für den Motorschutz.
- Kurzschluss-Schaltvermögen: 36kA bei 400V bietet hohe Sicherheit bei elektrischen Störungen.
- Einstellbarer Überlastschutz: Variabler Einstellstrom Ir von 0,4 bis 1,0-fachem Nennstrom.
- Phasenunsymmetrie-Erkennung: Integrierte Schutzfunktion gegen Phasenausfall und Unsymmetrie zur Motorschonung.
- Kompakte Bauweise: 105x157x89 mm ermöglichen eine platzsparende Montage in Schaltschränken.
Anwendungsbereiche
- Absicherung von Drehstrommotoren in industriellen Produktionsanlagen.
- Einsatz in Energieverteilungen, die eine hohe Kurzschlussfestigkeit erfordern.
- Schutz von Pumpensystemen und Kompressoren vor thermischer Überlastung.
- Integration in Maschinensteuerungen mit spezifischen Anforderungen an Phasenüberwachung.
Technische Details
| EAN | 9004840893243 |
| AC 415V, In | 6000 |
| Gerät | Leistungsschalter |
| Auslöseeinheit | Elektronischer Auslöser für Motorschutz – Type ENM |
| AC 380/400/415V | 36kA (Icu) / 36kA (Ics) |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Norm | EN 60947-2 |
| Kurzschluss-Schaltvermögen (400V) | 36kA |
| Bemessungsbetriebskurzschlussausschaltvermögen Ics | 36kA |
| Verschmutzungsgrad | 3 |
| CAD-external terminals | 1 |
| Pole | 3 |
| Min. Umgebungstemperatur | -40°C |
| Bemessungsisolationsspannung [Ui] | 1000V |
| Mechanische Lebensdauer | 15000 Schaltspiele |
| Nennstrom | 250A |
| AC 500V | 25kA (Icu) / 25kA (Ics) |
| Elektrische Lebensdauer (Schaltspiele) | ## |
| Hersteller | Schrack |
| Vorteilscode CH | 3243-0262-17 |
| Basisbezeichnung | Leistungsschalter |
| Nennspannung | < 690VAC |
| HLief-Artikel Nummer | 271455 |
| Verpackungseinheit | 1Stk |
| AC 690V, In | 1500 |
| Nettogewicht | 1,85kg/Stk |
| AC 660/690V | 6kA (Icu) / 6kA (Ics) |
| Verlustleistung | 75,00W |
| BEST. NR. | MX225437 |
| Optionales Zubehör | MX290199–; MX290213–; MX290000–; MX290001–; MX290015–; MX290019–; MX290780–; MX290783–; MX296730–; MX296731–; MX296732–; MX296734–; MX296871–; MX296873–; MX296874–; MX296870–; MX290125–; MX290126–; MX290172–; MX290173–; MX291581–; MX299462–; MX299471–; MX299473–; MX299481–; MX299489–; MX299567–; MX290154–; MX291607–; MX299736–; MX299742–; MX299837–; MX299838–; MX299832–; MX299833–; MX294609–; MX199411–; MX199511–; SI321680–; MX294611– |
| AC 440V | 36kA (Icu) / 36kA (Ics) |
| Baugröße | 2 |
| BxHxT mm | 105x157x89 |
| HxBxT mm | 157x105x89 |
| Max. Umgebungstemperatur | 70°C |
| CAD-Symbol | Q |
| Schutzart | IP40 |
| Bemessungsgrenzkurzschlussausschaltvermögen Icu | 36kA |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX225437– | EAN: 9004840893243 | Hersteller-Art.-Nr.: 271455
Produktinformation
Elektronischer Basis-Typauslöser für den Motorschutz ENM
Der elektronische Auslöser ENM ermöglicht Auslösezeiten mit engeren Toleranzen.
•Überlastschutz mit Langzeitverzögerung
•Kurzschlussschutz mit Kurzzeitverzögerung
•Unverzögerter Kurzschlussschutz
•Phasenunsymmetrie/Phasenausfall Iunbal: 30%-40%-50%-60%-70%-80%-90% (Phasenausfall)-OFF
Downloads
| Foto: Leistungsschalter Type ENM, 3-polig, 36kA, 250A Foto: Leistungsschalter Type ENM, 3-polig, 36kA, 250A Foto: Leistungsschalter Type ENM, 3-polig, 36kA, 250A Foto: Leistungsschalter Type ENM, 3-polig, 36kA, 250A Foto: Leistungsschalter Type ENM, 3-polig, 36kA, 250A Foto: Leistungsschalter Type ENM, 3-polig, 36kA, 250A Foto: Leistungsschalter Type ENM, 3-polig, 36kA, 250A |
| Auslösekennlinie Bestückung Einbauzubehör |
| Maßbild |
| Tabelle der Temperaturkompensationskoeffizienten Selektivitätstabelle Cascading Tabelle Bedienungsanleitung: Leistungsschalter Type ENM, 3-polig, 36kA, 250A |
| 3D-Daten (.stp): Leistungsschalter Type ENM, 3-polig, 36kA, 250A |
| Montageanleitung: Leistungsschalter Type ENM, 3-polig, 36kA, 250A |
| Externes Video: Leistungsschalter Type ENM, 3-polig, 36kA, 250A |
Suchbegriffe
leistungschalter
Häufig gestellte Fragen
Welches Kurzschluss-Schaltvermögen bietet der Schrack Leistungsschalter MX225437?
Der Leistungsschalter Schrack Type ENM mit 250A Nennstrom bietet ein Bemessungsgrenzkurzschlussausschaltvermögen von 36kA bei einer Spannung von 400V. Dies gewährleistet eine hohe Betriebssicherheit in anspruchsvollen industriellen Verteilernetzen.
Ist der elektronische Auslöser ENM für Motorschutz geeignet?
Ja, der integrierte elektronische Basis-Typauslöser ENM ist speziell für den Motorschutz optimiert. Er ermöglicht sehr präzise Auslösezeiten und bietet Funktionen wie Überlastschutz, Kurzschlussschutz und eine Phasenunsymmetrie-Erkennung.
Welche Maße hat der Schrack Leistungsschalter der Baugröße 2?
Die Außenabmessungen des Schrack Leistungsschalters MX225437 betragen 157 mm in der Höhe, 105 mm in der Breite und 89 mm in der Tiefe. Diese kompakte Baugröße 2 ist für eine einfache Installation in Schaltschränken ausgelegt.
Kann ich den Schrack MX225437 online bei TELA bestellen?
Sie können den Leistungsschalter Schrack Type ENM direkt über unseren Onlineshop bei TELA bestellen. Die Lieferzeit für diesen Artikel beträgt in der Regel 1 bis 3 Werktage, sodass Sie schnell mit der Montage fortfahren können.
