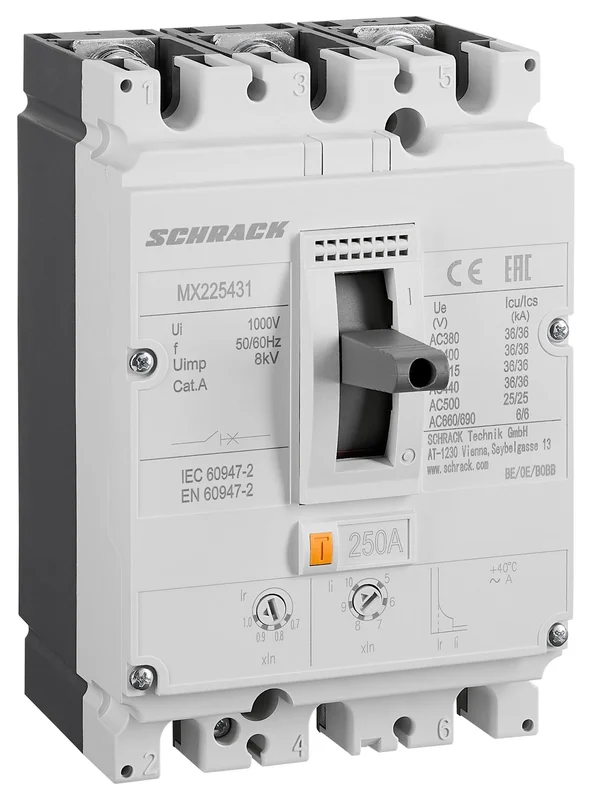

Der Schrack Leistungsschalter Type A, 3-polig, 36kA, 250A ist ein robuster Kompaktleistungsschalter für den Festeinbau in Baugröße 2. Das Gerät verfügt über eine thermomagnetische Auslöseeinheit und bietet ein Kurzschluss-Schaltvermögen von 36kA bei 400V. Mit einer Bemessungsisolationsspannung von 1000V und Abmessungen von 105x157x89 mm ist er für eine Umgebungstemperatur von -40°C bis 70°C ausgelegt. Dieser Schalter wird primär zur Absicherung von Stromkreisen in der industriellen Haustechnik eingesetzt. Sie erhalten diesen Artikel innerhalb von 1 bis 3 Werktagen direkt bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom: 250A — deckt hohe Lastanforderungen ab
- Kurzschluss-Schaltvermögen: 36kA — bietet zuverlässigen Schutz bei 400V
- Thermomagnetische Auslösung: Type A — präzise Einstellung von Überlast- und Kurzschlussschutz
- Mechanische Lebensdauer: 15.000 Schaltspiele — für langfristigen Betrieb ausgelegt
- Schutzart: IP40 — solider Schutz vor Fremdkörpern
Anwendungsbereiche
- Absicherung von Hauptverteilungen in Industriegebäuden
- Schutz von motorisierten Anlagen und komplexen Maschinenparks
- Einsatz in Schaltanlagen für die Gebäudeautomatisierung
- Verteilung von elektrischer Energie in Infrastrukturprojekten
Technische Details
| EAN | 9004840893199 |
| AC 415V, In | 6000 |
| Vorteilscode CH | 3199-0154-25 |
| Gerät | Leistungsschalter |
| AC 380/400/415V | 36kA (Icu) / 36kA (Ics) |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Norm | EN 60947-2 |
| Kurzschluss-Schaltvermögen (400V) | 36kA |
| Bemessungsbetriebskurzschlussausschaltvermögen Ics | 36kA |
| Verschmutzungsgrad | 3 |
| CAD-external terminals | 1 |
| Pole | 3 |
| Min. Umgebungstemperatur | -40°C |
| Bemessungsisolationsspannung [Ui] | 1000V |
| Mechanische Lebensdauer | 15000 Schaltspiele |
| Nennstrom | 250A |
| AC 500V | 25kA (Icu) / 25kA (Ics) |
| Elektrische Lebensdauer (Schaltspiele) | ## |
| Hersteller | Schrack |
| Basisbezeichnung | Leistungsschalter |
| Nennspannung | < 690VAC |
| Verpackungseinheit | 1Stk |
| AC 690V, In | 1500 |
| Nettogewicht | 1,85kg/Stk |
| AC 660/690V | 6kA (Icu) / 6kA (Ics) |
| Verlustleistung | 75,00W |
| Optionales Zubehör | MX290199–; MX290213–; MX290000–; MX290001–; MX290015–; MX290019–; MX290780–; MX290783–; MX296730–; MX296731–; MX296732–; MX296734–; MX296871–; MX296873–; MX296874–; MX296870–; MX290125–; MX290126–; MX290172–; MX290173–; MX291581–; MX299462–; MX299471–; MX299473–; MX299481–; MX299489–; MX299567–; MX290154–; MX291607–; MX299736–; MX299742–; MX299837–; MX299838–; MX299832–; MX299833–; MX294609–; MX199411–; MX199511–; SI321680–; MX294611– |
| AC 440V | 36kA (Icu) / 36kA (Ics) |
| Baugröße | 2 |
| Auslöseeinheit | Thermomagnetischer Auslöser – Type A |
| BxHxT mm | 105x157x89 |
| HxBxT mm | 157x105x89 |
| Max. Umgebungstemperatur | 70°C |
| CAD-Symbol | Q |
| HLief-Artikel Nummer | 271146 |
| BEST. NR. | MX225431 |
| Schutzart | IP40 |
| Bemessungsgrenzkurzschlussausschaltvermögen Icu | 36kA |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX225431– | EAN: 9004840893199 | Hersteller-Art.-Nr.: 271146
Produktinformation
Thermomagnetische Auslösung Typ A
Die thermomagnetische Auslösung von MX-Schaltern kann entsprechend den Schutzanforderungen eingestellt werden.
•Überlastungsschutz
•Unverzögerter Kurzschlussschutz
Downloads
| Foto: Leistungsschalter Type A, 3-polig, 36kA, 250A Foto: Leistungsschalter Type A, 3-polig, 36kA, 250A Foto: Leistungsschalter Type A, 3-polig, 36kA, 250A Foto: Leistungsschalter Type A, 3-polig, 36kA, 250A Foto: Leistungsschalter Type A, 3-polig, 36kA, 250A Foto: Leistungsschalter Type A, 3-polig, 36kA, 250A |
| Auslösekennlinie Bestückung Einbauzubehör |
| Maßbild |
| Tabelle der Temperaturkompensationskoeffizienten Selektivitätstabelle Cascading Tabelle Bedienungsanleitung: Leistungsschalter Type A, 3-polig, 36kA, 250A |
| 3D-Daten (.stp): Leistungsschalter Type A, 3-polig, 36kA, 250A |
| Montageanleitung: Leistungsschalter Type A, 3-polig, 36kA, 250A |
| Externes Video: Leistungsschalter Type A, 3-polig, 36kA, 250A |
Suchbegriffe
leistungschalter
Häufig gestellte Fragen
Wie stelle ich den Überlastschutz beim Schrack Leistungsschalter 250A ein?
Die Einstellung des Überlastschutzes (Ir) erfolgt über den thermomagnetischen Auslöser. Der Einstellstrom lässt sich am Gerät durch den Faktor In x 0,7 bis 1,0 stufenweise an Ihre individuellen Schutzanforderungen anpassen.
Welches Kurzschluss-Schaltvermögen bietet dieser Schalter bei 400V?
Der Schrack Kompaktleistungsschalter der Baureihe MX2 bietet bei einer Spannung von 400V ein Bemessungsgrenzkurzschlussausschaltvermögen (Icu) sowie ein Bemessungsbetriebskurzschlussausschaltvermögen (Ics) von jeweils 36kA.
Kann der Schrack MX Leistungsschalter 250A auch bei hohen Temperaturen eingesetzt werden?
Ja, der Leistungsschalter ist für einen Umgebungstemperaturbereich von -40°C bis zu maximal +70°C spezifiziert. Beachten Sie hierzu auch die bereitgestellte Tabelle der Temperaturkompensationskoeffizienten im Download-Bereich.
Wie bestelle ich den 3-poligen Schrack Leistungsschalter online?
Sie können den Schrack Leistungsschalter mit der Artikel-Nr. MX225431– bequem hier im TELA Onlineshop kaufen. Legen Sie das Produkt in den Warenkorb und schließen Sie den Bestellvorgang ab, um eine Lieferung innerhalb von 1 bis 3 Werktagen zu erhalten.
