MX225243– Leistungsschalter Type EM, 4-polig, 50kA, 250AVerkaufseinheit 1Stk

Description

Über dieses Produkt

Der Schrack Leistungsschalter Type EM 4-polig mit 250A Nennstrom und 50kA Schaltvermögen bietet präzise Steuerung in der Energieverteilung. Das Gerät der Baugröße 2 verfügt über einen digitalen elektronischen Auslöser, der eine flexible Parametrierung von Überlast- und Kurzschlussschutz ermöglicht. Mit Abmessungen von 157x140x89 mm ist der kompakte Festeinbau für eine Schutzart von IP40 ausgelegt. Er bietet eine mechanische Lebensdauer von 15.000 Schaltspielen und ist für Spannungen bis 690V AC spezifiziert. Dieser Leistungsschalter ist für anspruchsvolle Schaltanlagen und industrielle Energieverteilungsnetze konzipiert. Die Lieferung erfolgt innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Nennstrom 250A: Ausgelegt für hohe elektrische Lasten in der Energieverteilung.
• Kurzschluss-Schaltvermögen 50kA: Zuverlässige Abschaltung bei Störfällen im 400V-Netz.
• Digitaler elektronischer Auslöser (Type EM): Ermöglicht exakte Einstellungen von Überlast- und Erdschlussschutz.
• Baugröße 2: Kompakte Bauweise mit 157x140x89 mm für effiziente Schaltschranknutzung.
• 4-polige Ausführung: Ermöglicht die Trennung aller aktiven Leiter inklusive Neutralleiter.

Anwendungsbereiche

• Energieverteilung in industriellen Schaltanlagen.
• Absicherung von Hauptstromkreisen in Gebäuden und Industrieobjekten.
• Schutz von Verteilern vor Überlast und Kurzschlüssen.
• Integration in moderne Automatisierungslösungen mit digitaler Fehlerdiagnose.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX225243– | EAN: 9004840893731 | Hersteller-Art.-Nr.: 271390

Produktinformation

Elektronischer Standardauslöser für die Energieverteilung EM
Der EM-Auslöser verfügt über einen vierstufigen Schutz gegen Überlast, Kurzschluss mit Kurzzeitverzögerung, Parametereinstellungsfunktion.Kurzschluss, Kurzzeitverzögerung, Kurzschluss und Erdschluss, mit Echtzeit-Stromanzeige, Anzeige der Schutzparameter, Anzeige der Fehlerinformationen und Parametereinstellungsfunktion.
•Überlastschutz mit Langzeitverzögerung
Einstellstrom I_r=I_n x 0,4~1,0, Schrittweite 1A
Auslösezeit T_r (s): 3~18, 1s, Genauigkeit ±10%
•Kurzschluss-Kurzzeitverzögerungsschutz
Einstellstrom I_sd=I_r × 1,5~10, Schrittweite 1A, AUS, Genauigkeit ±15%
Auslösezeit T_sd (s): 0,1-0,2-0,3-0,4, Genauigkeit ±20% oder ±40ms (der höhere Wert wird gewählt)
•Unverzögerter Kurzschlussschutz
Einstellstrom I_i=I_n x 1,5~12, Schrittweite 1A, OFF, Genauigkeit ±15%
Max. Auslösezeit (ms): 60
•Erdschlussschutz
Einstellstrom I_g=I_n x 0,4-0,5-0,6-0,7-0,8-0,9-1,0, AUS, Genauigkeit ±15%
Auslösezeit (s): 0,1-0,2-0,3-0,4, Genauigkeit ±15%

Downloads

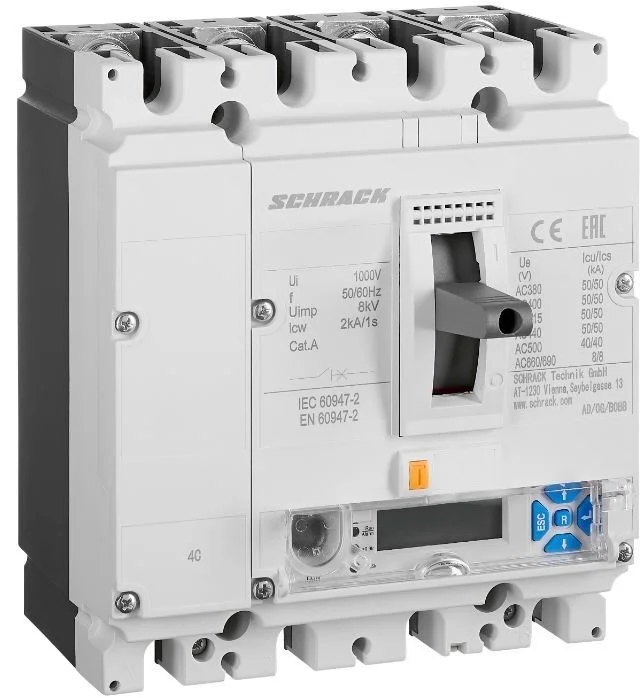

Foto: Leistungsschalter Type EM, 4-polig, 50kA, 250A
Auslösekennlinie
Bestückung Einbauzubehör
Maßbild
Tabelle der Temperaturkompensationskoeffizienten
Selektivitätstabelle
Cascading Tabelle
Bedienungsanleitung: Leistungsschalter Type EM, 4-polig, 50kA, 250A
3D-Daten (.stp): Leistungsschalter Type EM, 4-polig, 50kA, 250A
Montageanleitung: Leistungsschalter Type EM, 4-polig, 50kA, 250A
Externes Video: Leistungsschalter Type EM, 4-polig, 50kA, 250A

Suchbegriffe

leistungschalter

Häufig gestellte Fragen

Was ist der Vorteil des digitalen Auslösers Type EM beim Schrack MX225243?

Der digitale elektronische Auslöser des Schrack MX225243 ermöglicht eine präzise Einstellung der Schutzparameter wie Überlast und Kurzschluss. Durch die Echtzeit-Stromanzeige und Fehlerinformationen lässt sich der Zustand des Leistungsschalters effizient überwachen.

Kann dieser 250A Leistungsschalter für 4-polige Anwendungen genutzt werden?

Ja, der Leistungsschalter MX225243 ist 4-polig ausgeführt und für einen Nennstrom von 250A ausgelegt. Er ist somit für die Energieverteilung geeignet, bei der eine vollständige Trennung aller Leiter, einschließlich des Neutralleiters, erforderlich ist.

Welche Schaltleistung bietet der Schrack Leistungsschalter bei 400V?

Der Schrack Leistungsschalter Type EM weist bei einer Spannung von 400V ein Kurzschluss-Schaltvermögen von 50kA auf. Er ist damit für anspruchsvolle Schaltaufgaben in der industriellen Energieverteilung robust dimensioniert.

Ist der Festeinbau Schrack MX225243 für unterschiedliche Umgebungstemperaturen geeignet?

Der Leistungsschalter ist für einen weiten Umgebungstemperaturbereich von -40°C bis 70°C spezifiziert. Dies macht ihn zur verlässlichen Komponente in variablen industriellen Umgebungsbedingungen.
