Description
Über dieses Produkt
Der Schrack Leistungsschalter Type ENM ist ein 3-poliger Kompaktleistungsschalter für 250A, der durch ein Kurzschluss-Schaltvermögen von 50kA überzeugt. Dieses Gerät der Baugröße 2 verfügt über einen elektronischen Auslöser, der für den präzisen Motorschutz konzipiert wurde. Mit einer Bemessungsbetriebsspannung von bis zu 690V AC und einer mechanischen Lebensdauer von 15.000 Schaltspielen gewährleistet er eine zuverlässige Absicherung in anspruchsvollen elektrischen Anlagen. Die kompakten Abmessungen von 105 x 157 x 89 mm ermöglichen eine flexible Montage im Schaltschrank. Der Leistungsschalter ist für industrielle Motorsteuerungen und als Hauptschalter in der Haustechnik vorgesehen. Wir liefern den Schalter innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 250A: Ausgelegt für hohe elektrische Lasten in 3-phasigen Netzen.
- Kurzschluss-Schaltvermögen 50kA: Sicherer Schutz bei Überlast und Kurzschluss-Ereignissen.
- Elektronischer Auslöser (Type ENM): Ermöglicht engere Toleranzen bei Auslösezeiten und Phasenunsymmetrie-Schutz.
- Kompakte Bauweise: 105 x 157 x 89 mm ermöglichen eine platzsparende Installation in Schaltanlagen.
- Hohe Lebensdauer: 15.000 Schaltspiele garantieren eine lange Einsatzdauer ohne häufige Wartung.
Anwendungsbereiche
- Schutz von Elektromotoren in industriellen Fertigungsanlagen.
- Einsatz als Kompaktleistungsschalter in Niederspannungsverteilungen.
- Absicherung von Hauptstromkreisen in der Gebäudetechnik.
- Integration in Schaltgerätekombinationen gemäß technischer Anforderungen.
Technische Details
| EAN | 9004840893397 |
| AC 415V, In | 6000 |
| Gerät | Leistungsschalter |
| Auslöseeinheit | Elektronischer Auslöser für Motorschutz – Type ENM |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Norm | EN 60947-2 |
| Verschmutzungsgrad | 3 |
| Bemessungsgrenzkurzschlussausschaltvermögen Icu | 50kA |
| CAD-external terminals | 1 |
| Pole | 3 |
| Bemessungsbetriebskurzschlussausschaltvermögen Ics | 50kA |
| Min. Umgebungstemperatur | -40°C |
| Bemessungsisolationsspannung [Ui] | 1000V |
| Mechanische Lebensdauer | 15000 Schaltspiele |
| Nennstrom | 250A |
| Elektrische Lebensdauer (Schaltspiele) | ## |
| Hersteller | Schrack |
| AC 380/400/415V | 50kA (Icu) / 50kA (Ics) |
| Basisbezeichnung | Leistungsschalter |
| Nennspannung | < 690VAC |
| BEST. NR. | MX225237 |
| Verpackungseinheit | 1Stk |
| AC 690V, In | 1500 |
| Nettogewicht | 1,85kg/Stk |
| HLief-Artikel Nummer | 271460 |
| Verlustleistung | 75,00W |
| AC 500V | 40kA (Icu) / 40kA (Ics) |
| Optionales Zubehör | MX290199–; MX290213–; MX290000–; MX290001–; MX290015–; MX290019–; MX290780–; MX290783–; MX296730–; MX296731–; MX296732–; MX296734–; MX296871–; MX296873–; MX296874–; MX296870–; MX290125–; MX290126–; MX290172–; MX290173–; MX291581–; MX299462–; MX299471–; MX299473–; MX299481–; MX299489–; MX299567–; MX290154–; MX291607–; MX299736–; MX299742–; MX299837–; MX299838–; MX299832–; MX299833–; MX294609–; MX199411–; MX199511–; SI321680–; MX294611– |
| Vorteilscode CH | 3397-0293-63 |
| AC 440V | 50kA (Icu) / 50kA (Ics) |
| Kurzschluss-Schaltvermögen (400V) | 50kA |
| Baugröße | 2 |
| BxHxT mm | 105x157x89 |
| HxBxT mm | 157x105x89 |
| Max. Umgebungstemperatur | 70°C |
| CAD-Symbol | Q |
| AC 660/690V | 8kA (Icu) / 8kA (Ics) |
| Schutzart | IP40 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX225237– | EAN: 9004840893397 | Hersteller-Art.-Nr.: 271460
Produktinformation
Elektronischer Basis-Typauslöser für den Motorschutz ENM
Der elektronische Auslöser ENM ermöglicht Auslösezeiten mit engeren Toleranzen.
•Überlastschutz mit Langzeitverzögerung
Einstellstrom Ir=In x 0,4-0,5-0,6-0,7-0,8-0,9-1,0, AUS
Auslösezeit Tr (s): 4, 8, 16, Genauigkeit ±10%
•Kurzschlussschutz mit Kurzzeitverzögerung
Einstellstrom Isd=Ir × 5-6-8-9-10-11-12, AUS, Genauigkeit ±15%
Auslösezeit Tsd (ms): 100, Genauigkeit ±40
•Unverzögerter Kurzschlussschutz
Einstellstrom Ii=In × 15, Einstellstrom Isdi (innerhalb der Toleranz).
Max. Auslösezeit (ms): 60
•Phasenunsymmetrie/Phasenausfall Iunbal: 30%-40%-50%-60%-70%-80%-90% (Phasenausfall)-OFF
Max. Auslösezeit der Phasenunsymmetrie (s): 4-6-8-10, Genauigkeit ±10%
Auslösezeit bei Phasenausfall (s): 0,25, Genauigkeit ±20%
Downloads

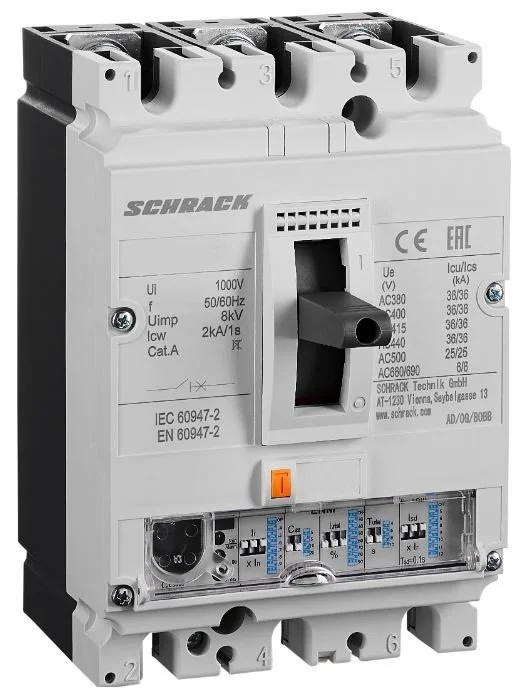

Foto: Leistungsschalter Type ENM, 3-polig, 50kA, 250A
Foto: Leistungsschalter Type ENM, 3-polig, 50kA, 250A
Foto: Leistungsschalter Type ENM, 3-polig, 50kA, 250A
Foto: Leistungsschalter Type ENM, 3-polig, 50kA, 250A
Foto: Leistungsschalter Type ENM, 3-polig, 50kA, 250A
Foto: Leistungsschalter Type ENM, 3-polig, 50kA, 250A
Foto: Leistungsschalter Type ENM, 3-polig, 50kA, 250A
Auslösekennlinie
Bestückung Einbauzubehör
Maßbild
Tabelle der Temperaturkompensationskoeffizienten
Selektivitätstabelle
Cascading Tabelle
Bedienungsanleitung: Leistungsschalter Type ENM, 3-polig, 50kA, 250A
3D-Daten (.stp): Leistungsschalter Type ENM, 3-polig, 50kA, 250A
Montageanleitung: Leistungsschalter Type ENM, 3-polig, 50kA, 250A
Externes Video: Leistungsschalter Type ENM, 3-polig, 50kA, 250A
Suchbegriffe
leistungschalter
Häufig gestellte Fragen
Was zeichnet den Schrack Leistungsschalter Type ENM für Motorschutzanwendungen aus?
Dieser Schrack Leistungsschalter ist mit einem elektronischen Auslöser ausgestattet, der im Vergleich zu thermischen Auslösern deutlich präzisere Auslösezeiten ermöglicht. Er bietet zudem einen integrierten Schutz gegen Phasenunsymmetrie und Phasenausfall.
Welches Schaltvermögen bietet der Schrack Leistungsschalter MX225237 bei 400V?
Der Leistungsschalter Type ENM mit 250A Nennstrom bietet ein Bemessungskurzschluss-Schaltvermögen von 50kA bei 400V. Dies macht ihn zur sicheren Wahl für Anwendungen mit hohen Kurzschlussströmen.
Ist der Schrack Leistungsschalter 250A auch bei 690V AC einsetzbar?
Ja, der Schalter ist für eine Bemessungsbetriebsspannung von bis zu 690V AC ausgelegt. Das Kurzschluss-Schaltvermögen beträgt in diesem Spannungsbereich 8kA (Icu/Ics).
Kann der Leistungsschalter Type ENM einfach in bestehende Schaltanlagen integriert werden?
Durch die standardisierte Baugröße 2 und die Abmessungen von 105x157x89 mm lässt sich der Schalter effizient in Schaltschränke einbauen. Wir bieten zudem umfangreiches Einbauzubehör und 3D-Daten zur Planung Ihrer Anlage an.
