Description
Über dieses Produkt

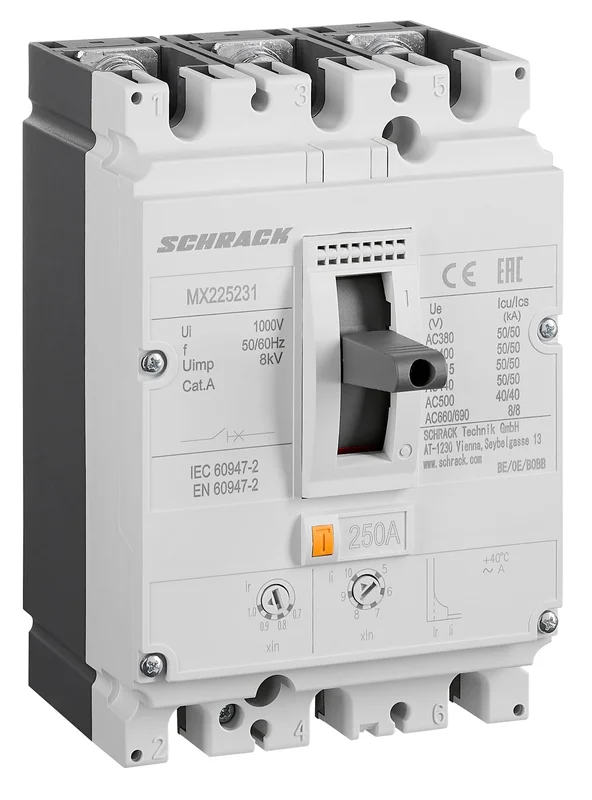

Der Schrack Leistungsschalter Type A, 3-polig, 50kA, 250A ist ein robuster Kompaktleistungsschalter der Baugröße 2 für anspruchsvolle elektrische Schaltaufgaben. Dieses Modell verfügt über ein Kurzschluss-Schaltvermögen von 50kA bei 400V und einen thermomagnetischen Auslöser für präzise Schutzfunktionen. Mit einer Bemessungsisolationsspannung von 1000V und Abmessungen von 105x157x89 mm ist das Gerät für eine Umgebungstemperatur bis 70°C ausgelegt. Er dient primär als leistungsstarker Lasttrennschalter in der industriellen Energieverteilung und Anlagentechnik. Dieser Schalter ist innerhalb von 1 bis 3 Werktagen verfügbar und kann einfach online bei TELA gekauft werden. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsstrom: 250A für die Absicherung hoher Lasten
- Kurzschluss-Schaltvermögen: 50kA bei 400V zur sicheren Kurzschlussbewältigung
- Auslöseeinheit: Thermomagnetisch (Type A) zur flexiblen Einstellung von Überlast- und Kurzschlussschutz
- Mechanische Lebensdauer: 15.000 Schaltspiele für eine lange Nutzungsdauer in festen Installationen
- Schutzart: IP40 zum Schutz gegen Fremdkörper im Schaltschrankbau
Anwendungsbereiche
- Industrielle Hauptverteilungen zur Absicherung von Stromkreisen
- Schutz von Motoren und Transformatoren in der Gebäudetechnik
- Einsatz als Kompaktleistungsschalter im Schaltschrank- und Anlagenbau
- Absicherung von Lastabgängen bei hoher Kurzschlussbelastung
Technische Details
| EAN | 9004840896831 |
| AC 415V, In | 6000 |
| HLief-Artikel Nummer | 271176 |
| Gerät | Leistungsschalter |
| BEST. NR. | MX225231 |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Norm | EN 60947-2 |
| Verschmutzungsgrad | 3 |
| Bemessungsgrenzkurzschlussausschaltvermögen Icu | 50kA |
| CAD-external terminals | 1 |
| Pole | 3 |
| Bemessungsbetriebskurzschlussausschaltvermögen Ics | 50kA |
| Min. Umgebungstemperatur | -40°C |
| Bemessungsisolationsspannung [Ui] | 1000V |
| Mechanische Lebensdauer | 15000 Schaltspiele |
| Nennstrom | 250A |
| Elektrische Lebensdauer (Schaltspiele) | ## |
| Hersteller | Schrack |
| AC 380/400/415V | 50kA (Icu) / 50kA (Ics) |
| Basisbezeichnung | Leistungsschalter |
| Nennspannung | < 690VAC |
| Verpackungseinheit | 1Stk |
| AC 690V, In | 1500 |
| Nettogewicht | 1,85kg/Stk |
| AC 500V | 40kA (Icu) / 40kA (Ics) |
| Verlustleistung | 32,70W |
| Optionales Zubehör | MX290199–; MX290213–; MX290000–; MX290001–; MX290015–; MX290019–; MX290780–; MX290783–; MX296730–; MX296731–; MX296732–; MX296734–; MX296871–; MX296873–; MX296874–; MX296870–; MX290125–; MX290126–; MX290172–; MX290173–; MX291581–; MX299462–; MX299471–; MX299473–; MX299481–; MX299489–; MX299567–; MX290154–; MX291607–; MX299736–; MX299742–; MX299837–; MX299838–; MX299832–; MX299833–; MX294609–; MX199411–; MX199511–; SI321680–; MX294611– |
| AC 440V | 50kA (Icu) / 50kA (Ics) |
| Kurzschluss-Schaltvermögen (400V) | 50kA |
| Baugröße | 2 |
| Vorteilscode CH | 6831-0161-94 |
| Auslöseeinheit | Thermomagnetischer Auslöser – Type A |
| BxHxT mm | 105x157x89 |
| HxBxT mm | 157x105x89 |
| Max. Umgebungstemperatur | 70°C |
| CAD-Symbol | Q |
| AC 660/690V | 8kA (Icu) / 8kA (Ics) |
| Schutzart | IP40 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX225231– | EAN: 9004840896831 | Hersteller-Art.-Nr.: 271176
Produktinformation
Thermomagnetische Auslösung Typ A
Die thermomagnetische Auslösung von MX-Schaltern kann entsprechend den Schutzanforderungen eingestellt werden.
•Überlastungsschutz
•Unverzögerter Kurzschlussschutz
Downloads
| Foto: Leistungsschalter Type A, 3-polig, 50kA, 250A Foto: Leistungsschalter Type A, 3-polig, 50kA, 250A Foto: Leistungsschalter Type A, 3-polig, 50kA, 250A Foto: Leistungsschalter Type A, 3-polig, 50kA, 250A Foto: Leistungsschalter Type A, 3-polig, 50kA, 250A Foto: Leistungsschalter Type A, 3-polig, 50kA, 250A |
| Maßbild: Leistungsschalter Type A, 3-polig, 50kA, 250A |
| Tabelle der Temperaturkompensationskoeffizienten Selektivitätstabelle Cascading Tabelle Bedienungsanleitung: Leistungsschalter Type A, 3-polig, 50kA, 250A |
| 3D-Daten (.stp): Leistungsschalter Type A, 3-polig, 50kA, 250A |
| Bestückung Einbauzubehör |
| Montageanleitung: Leistungsschalter Type A, 3-polig, 50kA, 250A |
| Externes Video: Leistungsschalter Type A, 3-polig, 50kA, 250A |
Suchbegriffe
leistungschalter
Häufig gestellte Fragen
Welches Schaltvermögen bietet der Schrack MX 250A Leistungsschalter?
Dieser Leistungsschalter der Baugröße 2 weist bei einer Spannung von 400V ein Bemessungsgrenzkurzschlussausschaltvermögen von 50kA auf. Dies ermöglicht den zuverlässigen Schutz von Anlagen in industriellen Umgebungen.
Wie lässt sich der Auslösestrom bei diesem Kompaktleistungsschalter einstellen?
Der Schalter verfügt über einen thermomagnetischen Auslöser Typ A. Der Überlaststrom (Ir) ist in Stufen von 0,7 bis 1,0-mal Nennstrom und der Kurzschlussstrom (Ii) in Stufen von 5 bis 10-mal Nennstrom einstellbar.
Welche Abmessungen hat der 3-polige Leistungsschalter MX225231?
Der Schrack Leistungsschalter hat eine Breite von 105 mm, eine Höhe von 157 mm und eine Tiefe von 89 mm. Er ist für den platzsparenden Festeinbau in Schaltschränken konzipiert.
Ist der 250A Schrack Leistungsschalter für hohe Umgebungstemperaturen geeignet?
Ja, der Leistungsschalter ist für einen Betriebstemperaturbereich von -40°C bis zu einer maximalen Umgebungstemperatur von 70°C spezifiziert. Beachten Sie dazu die beiliegende Tabelle der Temperaturkompensationskoeffizienten.
