Über dieses Produkt

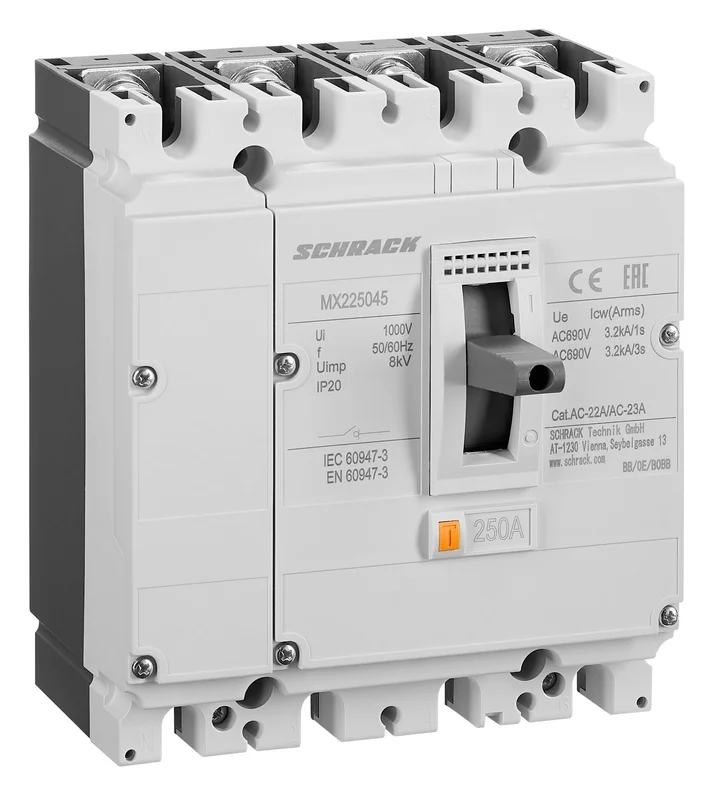

Der Lasttrennschalter MX2 von Schrack ist ein 4-poliger Leistungsschalter in Baugröße 2, der für einen Nennstrom von 250A ausgelegt ist. Das Gerät verfügt über eine Auslöseeinheit ohne Schutz und arbeitet mit einer Bemessungsisolationsspannung von 1000V. Mit den kompakten Maßen von 140x157x88 mm lässt sich der Schalter platzsparend in elektrische Verteilersysteme integrieren. Er ist für eine Umgebungstemperatur von bis zu 70°C spezifiziert und erfüllt die Anforderungen der Schutzart IP40. Der Einsatz erfolgt primär zur sicheren Trennung von Stromkreisen in industriellen und gewerblichen Niederspannungsnetzen. Die Lieferzeit für diesen Artikel beträgt 1 bis 3 Werktage. Den Schrack Lasttrennschalter MX2 250A online kaufen? Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 250A: Ausgelegt für hohe Stromlasten in anspruchsvollen Infrastrukturen.
- Baugröße 2: Standardisierte Abmessungen für eine einfache Integration in bestehende Schaltschranksysteme.
- 4-polige Ausführung: Ermöglicht die zuverlässige Trennung aller Leiter inklusive Neutralleiter.
- Mechanische Lebensdauer 15.000 Schaltspiele: Gewährleistet eine hohe Langlebigkeit im Dauerbetrieb.
- Umgebungstemperaturbereich -40°C bis 70°C: Einsetzbar auch in thermisch herausfordernden Umgebungen.
Anwendungsbereiche
- Hauptschalter in industriellen Schaltanlagen und Unterverteilungen.
- Lasttrennung für Maschinensteuerungen und Produktionsanlagen.
- Energieverteilung in gewerblichen Gebäuden.
- Absicherung von Stromkreisen im Niederspannungsbereich bis 690V.
Technische Details
| EAN | 9004840896626 |
| Nettogewicht | 2,65kg/Stk |
| Auslöseeinheit | ohne Schutz |
| AC 415V, In | 6000 |
| BxHxT mm | 140x157x88 |
| BEST. NR. | MX225045 |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Optionales Zubehör | MX290199–; MX290214–; MX290000–; MX290001–; MX290015–; MX290020–; MX290781–; MX290784–; MX296730–; MX296731–; MX296732–; MX296735–; MX296872–; MX296873–; MX296874–; MX296870–; MX291582–; MX290127–; MX290174–; MX299462–; MX299471–; MX299473–; MX299481–; MX299489–; MX299567–; MX290154–; MX291607–; MX299736–; MX299742–; MX299837–; MX299838–; MX299832–; MX299833–; MX199411–; MX199511– |
| Verschmutzungsgrad | 3 |
| Vorteilscode CH | 6626-0187-99 |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| HLief-Artikel Nummer | 271503 |
| Bemessungsisolationsspannung [Ui] | 1000V |
| Nennstrom | 250A |
| Mechanische Lebensdauer | 15000 Schaltspiele |
| Elektrische Lebensdauer (Schaltspiele) | ## |
| Hersteller | Schrack |
| Verlustleistung | 100,00W |
| Nennspannung | < 690VAC |
| Verpackungseinheit | 1Stk |
| AC 690V, In | 1500 |
| Gerät | Lasttrennschalter |
| Norm | EN 60947-3 |
| Bemessungsbetriebsstrom | 250A |
| Baugröße | 2 |
| Max. Umgebungstemperatur | 70°C |
| CAD-Symbol | Q |
| Pole | 4 |
| HxBxT mm | 157x140x88 |
| Schutzart | IP40 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX225045– | EAN: 9004840896626 | Hersteller-Art.-Nr.: 271503
Downloads
| Foto: Lasttrennschalter MX2 4-polig 250A Foto: Lasttrennschalter MX2 4-polig 250A Foto: Lasttrennschalter MX2 4-polig 250A Foto: Lasttrennschalter MX2 4-polig 250A Foto: Lasttrennschalter MX2 4-polig 250A Foto: Lasttrennschalter MX2 4-polig 250A |
| Selektivitätstabelle |
| 3D-Daten (.stp): Lasttrennschalter MX2 4-polig 250A |
| Bestückung Einbauzubehör |
| Montageanleitung: Lasttrennschalter MX2 4-polig 250A |
| Externes Video: Lasttrennschalter MX2 4-polig 250A |
Suchbegriffe
leistungschalter
Häufig gestellte Fragen
Ist der Schrack MX2 250A für 4-polige Anwendungen geeignet?
Ja, der Schrack Lasttrennschalter MX2 mit der Artikelnummer MX225045– ist ein explizit 4-poliger Leistungsschalter. Er wurde speziell für den Einsatz in Stromkreisen entwickelt, bei denen eine allpolige Trennung inklusive Neutralleiter erforderlich ist.
Welche Umgebungstemperaturen verträgt der MX2 Leistungsschalter?
Dieser Schalter ist sehr robust konstruiert und für einen weiten Umgebungstemperaturbereich von -40°C bis zu 70°C spezifiziert. Damit ist er sowohl für den Einsatz in kalten Außenbereichen als auch in industriellen Umgebungen mit höherer Wärmeentwicklung bestens gerüstet.
Wie sind die Abmessungen des MX2 Schalters Baugröße 2?
Der Lasttrennschalter MX2 besitzt bei der Baugröße 2 eine Breite von 140 mm, eine Höhe von 157 mm und eine Tiefe von 88 mm. Diese kompakten Maße ermöglichen eine platzsparende Montage im Schaltschrank.
Wird der Schrack MX2 Leistungsschalter mit Auslöseeinheit geliefert?
Bei diesem spezifischen Modell (Art.-Nr. MX225045–) ist die Auslöseeinheit in der Ausführung „ohne Schutz“ verbaut. Er dient somit primär als Lasttrennschalter, um Stromkreise unter Last manuell zu unterbrechen.
