Über dieses Produkt

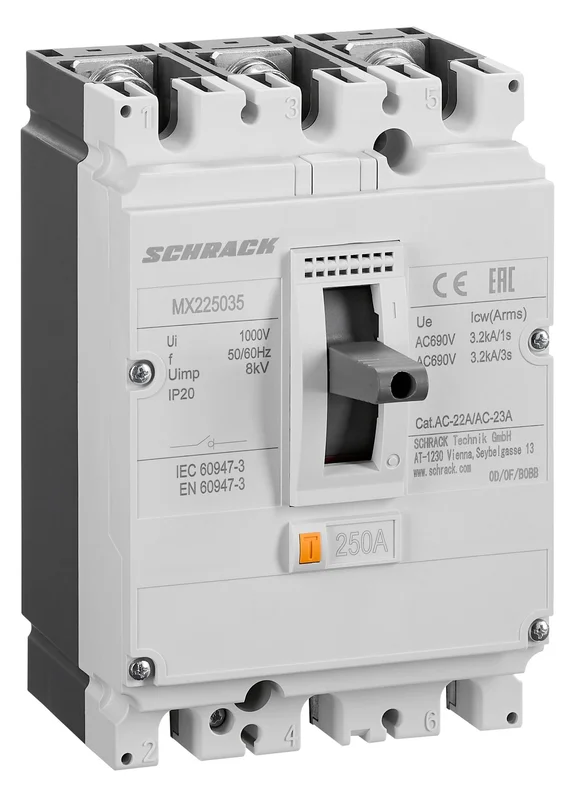

Der Lasttrennschalter MX2 250A von Schrack ist ein robuster, 3-poliger Schalter der Baugröße 2, der für den zuverlässigen Festeinbau konzipiert wurde. Mit einem Nennstrom von 250A und einer Bemessungsisolationsspannung von 1000V gewährleistet dieses Gerät eine präzise Trennung im Niederspannungsbereich. Das Modell besitzt eine mechanische Lebensdauer von 15.000 Schaltspielen und ist für Umgebungstemperaturen von -40°C bis +70°C ausgelegt. Aufgrund der kompakten Abmessungen von 157x105x88 mm lässt sich der Schalter effizient in unterschiedliche Schaltanlagen integrieren. Dieser Lasttrennschalter ist bei TELA innerhalb von 1 bis 3 Werktagen lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom: 250A für hohe Belastbarkeit im Betrieb
- Baugröße 2: Kompakte Maße für platzsparende Montage in Schaltschränken
- IP40 Schutzart: Solider Schutz gegen Fremdkörper im Innenbereich
- Lebensdauer: 15.000 mechanische Schaltspiele garantieren eine lange Einsatzdauer
- Bemessungsstoßspannungsfestigkeit: 8000V für ein hohes Maß an Betriebssicherheit
Anwendungsbereiche
- Einsatz als Hauptschalter in industriellen Energieverteilungen
- Sichere Trennung von Laststromkreisen in Schaltanlagen
- Verwendung in Maschinensteuerungssystemen bei anspruchsvollen thermischen Bedingungen
- Integration in modulare Niederspannungs-Schaltgerätekombinationen
Technische Details
| EAN | 9004840896619 |
| Auslöseeinheit | ohne Schutz |
| AC 415V, In | 6000 |
| Vorteilscode CH | 6619-0144-23 |
| HxBxT mm | 157x105x88 |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| HLief-Artikel Nummer | 271502 |
| Verschmutzungsgrad | 3 |
| CAD-external terminals | 1 |
| Pole | 3 |
| Min. Umgebungstemperatur | -40°C |
| Bemessungsisolationsspannung [Ui] | 1000V |
| Nennstrom | 250A |
| Mechanische Lebensdauer | 15000 Schaltspiele |
| Elektrische Lebensdauer (Schaltspiele) | ## |
| Hersteller | Schrack |
| Nettogewicht | 1,75kg/Stk |
| Nennspannung | < 690VAC |
| Optionales Zubehör | MX290199–; MX290213–; MX290000–; MX290001–; MX290015–; MX290019–; MX290780–; MX290783–; MX296730–; MX296731–; MX296732–; MX296734–; MX296871–; MX296873–; MX296874–; MX296870–; MX291581–; MX290127–; MX290174–; MX299462–; MX299471–; MX299473–; MX299481–; MX299489–; MX299567–; MX290154–; MX291607–; MX299736–; MX299742–; MX299837–; MX299838–; MX299832–; MX299833–; MX199411–; MX199511–; SI321680– |
| Verpackungseinheit | 1Stk |
| AC 690V, In | 1500 |
| Gerät | Lasttrennschalter |
| Verlustleistung | 75,00W |
| Norm | EN 60947-3 |
| Bemessungsbetriebsstrom | 250A |
| BxHxT mm | 105x157x88 |
| Baugröße | 2 |
| BEST. NR. | MX225035 |
| Max. Umgebungstemperatur | 70°C |
| CAD-Symbol | Q |
| Schutzart | IP40 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX225035– | EAN: 9004840896619 | Hersteller-Art.-Nr.: 271502
Downloads
| Foto: Lasttrennschalter MX2 3-polig 250A Foto: Lasttrennschalter MX2 3-polig 250A Foto: Lasttrennschalter MX2 3-polig 250A Foto: Lasttrennschalter MX2 3-polig 250A Foto: Lasttrennschalter MX2 3-polig 250A Foto: Lasttrennschalter MX2 3-polig 250A Foto: Lasttrennschalter MX2 3-polig 250A Foto: Lasttrennschalter MX2 3-polig 250A Foto: Lasttrennschalter MX2 3-polig 250A |
| Maßbild: Lasttrennschalter MX2 3-polig 250A |
| Selektivitätstabelle |
| 3D-Daten (.stp): Lasttrennschalter MX2 3-polig 250A |
| Bestückung Einbauzubehör |
| Montageanleitung: Lasttrennschalter MX2 3-polig 250A |
| Externes Video: Lasttrennschalter MX2 3-polig 250A |
Suchbegriffe
leistungschalter
Häufig gestellte Fragen
Was zeichnet den Schrack MX2 250A Lasttrennschalter aus?
Der Lasttrennschalter MX2 250A ist ein leistungsfähiger 3-poliger Schalter in Baugröße 2. Er ist für den Festeinbau konzipiert und bietet mit 15.000 Schaltspielen eine hohe mechanische Langlebigkeit bei einer Bemessungsisolationsspannung von 1000V.
Ist der Lasttrennschalter MX2 250A für extreme Umgebungstemperaturen geeignet?
Ja, der Schalter ist für einen weiten Temperaturbereich ausgelegt. Er kann in Umgebungen von -40°C bis zu +70°C sicher betrieben werden.
Welche Abmessungen hat der Schrack MX2 Lasttrennschalter?
Das Gerät besitzt kompakte Abmessungen von 157 mm in der Höhe, 105 mm in der Breite und 88 mm in der Tiefe. Dies ermöglicht eine einfache Integration in standardisierte Schaltschranksysteme.
Verfügt der MX2 250A über eine integrierte Auslöseeinheit mit Schutz?
Nein, dieser spezielle Lasttrennschalter der MX2-Serie wird mit einer Auslöseeinheit ohne Schutz geliefert. Er dient primär als Trennvorrichtung für Stromkreise.
