Über dieses Produkt

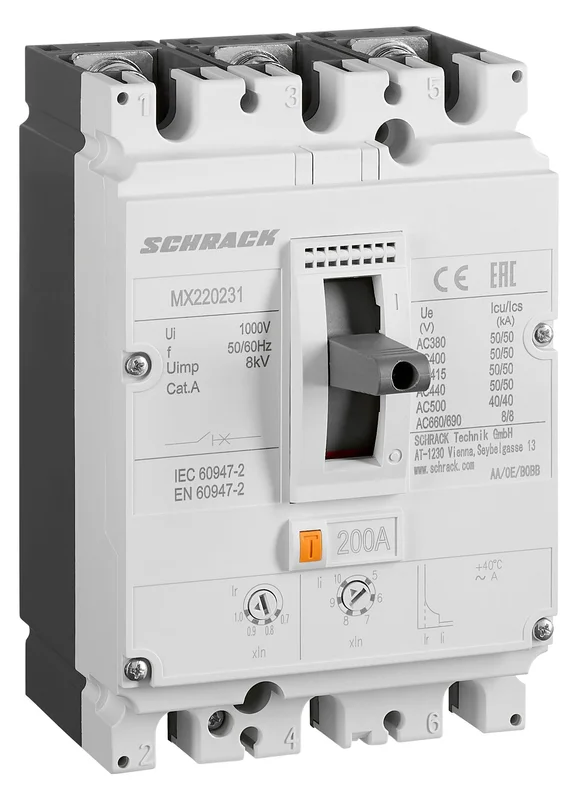

Der Schrack Leistungsschalter Type A, 3-polig, 50kA, 200A ist ein robuster Kompaktleistungsschalter der Baugröße 2, der für den sicheren Schutz elektrischer Anlagen konzipiert ist. Mit einem thermomagnetischen Auslöser ausgestattet, bietet das Gerät ein Kurzschluss-Schaltvermögen von 50kA bei 400V. Das Gehäuse misst 105x157x89 mm und weist die Schutzart IP40 auf. Er ist für eine Nennspannung von bis zu 690V AC ausgelegt und zeichnet sich durch eine mechanische Lebensdauer von 15.000 Schaltspielen aus. Dieser Schalter wird primär in der industriellen Energieverteilung und bei Schaltanlageninstallationen eingesetzt. Bei TELA profitieren Sie von einer schnellen Lieferung in 1 bis 3 Werktagen. Diesen Leistungsschalter von Schrack jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsstrom: 200A – sorgt für zuverlässigen Betrieb bei definierter Last.
- Kurzschluss-Schaltvermögen: 50kA bei 400V – bietet hohen Schutz gegen Überströme.
- Baugröße 2: kompakt dimensioniert mit 105x157x89 mm für platzsparende Schaltschrankinstallation.
- Einstellbarer Auslöser: Thermomagnetische Type A Einheit zur flexiblen Anpassung der Überlast- und Kurzschlussströme.
- Mechanische Lebensdauer: 15.000 Schaltspiele – gewährleistet eine hohe Langlebigkeit im Anlagenbetrieb.
Anwendungsbereiche
- Absicherung von Hauptverteilungen in Industriegebäuden.
- Schutz von Stromkreisen in gewerblichen Elektroinstallationen.
- Integration in Schaltanlagen zur Steuerung und Trennung von Lasten.
- Einsatz als Kompaktleistungsschalter bei Festeinbau-Anwendungen.
Technische Details
| EAN | 9004840896817 |
| BEST. NR. | MX220231 |
| AC 415V, In | 6000 |
| Gerät | Leistungsschalter |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Norm | EN 60947-2 |
| Verschmutzungsgrad | 3 |
| Bemessungsgrenzkurzschlussausschaltvermögen Icu | 50kA |
| CAD-external terminals | 1 |
| Pole | 3 |
| Bemessungsbetriebskurzschlussausschaltvermögen Ics | 50kA |
| Min. Umgebungstemperatur | -40°C |
| Bemessungsisolationsspannung [Ui] | 1000V |
| Mechanische Lebensdauer | 15000 Schaltspiele |
| Vorteilscode CH | 6817-0161-94 |
| Elektrische Lebensdauer (Schaltspiele) | ## |
| Hersteller | Schrack |
| AC 380/400/415V | 50kA (Icu) / 50kA (Ics) |
| Basisbezeichnung | Leistungsschalter |
| Nennspannung | < 690VAC |
| Verpackungseinheit | 1Stk |
| HLief-Artikel Nummer | 271174 |
| AC 690V, In | 1500 |
| Nettogewicht | 1,85kg/Stk |
| AC 500V | 40kA (Icu) / 40kA (Ics) |
| Verlustleistung | 32,70W |
| Optionales Zubehör | MX290199–; MX290213–; MX290000–; MX290001–; MX290015–; MX290019–; MX290780–; MX290783–; MX296730–; MX296731–; MX296732–; MX296734–; MX296871–; MX296873–; MX296874–; MX296870–; MX290125–; MX290126–; MX290172–; MX290173–; MX291581–; MX299462–; MX299471–; MX299473–; MX299481–; MX299489–; MX299567–; MX290154–; MX291607–; MX299736–; MX299742–; MX299837–; MX299838–; MX299832–; MX299833–; MX294609–; MX199411–; MX199511–; SI321680–; MX294611– |
| AC 440V | 50kA (Icu) / 50kA (Ics) |
| Kurzschluss-Schaltvermögen (400V) | 50kA |
| Baugröße | 2 |
| Auslöseeinheit | Thermomagnetischer Auslöser – Type A |
| BxHxT mm | 105x157x89 |
| HxBxT mm | 157x105x89 |
| Max. Umgebungstemperatur | 70°C |
| CAD-Symbol | Q |
| Nennstrom | 200A |
| AC 660/690V | 8kA (Icu) / 8kA (Ics) |
| Schutzart | IP40 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX220231– | EAN: 9004840896817 | Hersteller-Art.-Nr.: 271174
Produktinformation
Thermomagnetische Auslösung Typ A
Die thermomagnetische Auslösung von MX-Schaltern kann entsprechend den Schutzanforderungen eingestellt werden.
•Überlastungsschutz
Einstellstrom (A) Ir=In х 0,7-0,8-0,9-1,0
•Unverzögerter Kurzschlussschutz
Einstellstrom (A) Ii=In х 5-6-7-8-9-10
Genauigkeit ±20%
Downloads
| Foto: Leistungsschalter Type A, 3-polig, 50kA, 200A Foto: Leistungsschalter Type A, 3-polig, 50kA, 200A Foto: Leistungsschalter Type A, 3-polig, 50kA, 200A Foto: Leistungsschalter Type A, 3-polig, 50kA, 200A Foto: Leistungsschalter Type A, 3-polig, 50kA, 200A Foto: Leistungsschalter Type A, 3-polig, 50kA, 200A |
| Maßbild: Leistungsschalter Type A, 3-polig, 50kA, 200A |
| Tabelle der Temperaturkompensationskoeffizienten Selektivitätstabelle Cascading Tabelle Bedienungsanleitung: Leistungsschalter Type A, 3-polig, 50kA, 200A |
| 3D-Daten (.stp): Leistungsschalter Type A, 3-polig, 50kA, 200A |
| Bestückung Einbauzubehör |
| Montageanleitung: Leistungsschalter Type A, 3-polig, 50kA, 200A |
| Externes Video: Leistungsschalter Type A, 3-polig, 50kA, 200A |
Suchbegriffe
leistungschalter
Häufig gestellte Fragen
Wie wird der Überlastschutz beim Schrack Leistungsschalter 200A eingestellt?
Der thermomagnetische Auslöser Typ A verfügt über einen Einstellstrom (Ir), der über die Formel In x 0,7-0,8-0,9-1,0 präzise an Ihre Schutzanforderungen angepasst werden kann.
Welche Kurzschluss-Schaltleistung bietet der Schrack Kompaktleistungsschalter MX220231?
Dieser Leistungsschalter bietet ein Bemessungsgrenzkurzschlussausschaltvermögen von 50kA bei 400V, was einen robusten Schutz in anspruchsvollen elektrischen Netzwerken gewährleistet.
Ist dieser 3-polige Leistungsschalter für 690V AC Anwendungen geeignet?
Ja, der Leistungsschalter ist für eine Nennspannung von bis zu 690V AC ausgelegt, wobei das Schaltvermögen bei dieser Spannung 8kA beträgt.
Welches Zubehör kann für den MX220231 Schrack Schalter verwendet werden?
Für diesen Schalter ist umfangreiches Einbauzubehör wie Hilfskontakte und Auslöser verfügbar, die unter den Artikelnummern wie MX290199 oder MX290125 in unserem Shop geführt werden.
