Description
Über dieses Produkt

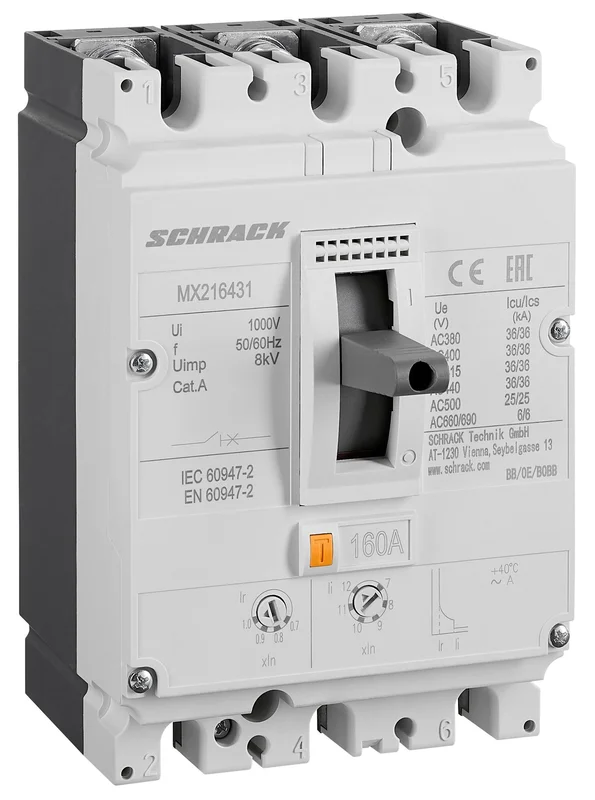

Der Schrack Leistungsschalter Type A, 3-polig, 160A bietet mit einem Kurzschluss-Schaltvermögen von 36kA zuverlässigen Schutz für elektrische Anlagen. Dieses Gerät der Baugröße 2 verfügt über eine thermomagnetische Auslöseeinheit mit einstellbarem Überlast- und Kurzschlussschutz. Mit Abmessungen von 157x105x89 mm und einer Schutzart von IP40 ist der Schalter für den Festeinbau in industrielle Schaltanlagen ausgelegt. Die mechanische Lebensdauer umfasst 15.000 Schaltspiele, was den Einsatz in anspruchsvollen Infrastrukturen ermöglicht. Der Schrack Kompaktleistungsschalter ist bei TELA mit einer Lieferzeit von 1 bis 3 Werktagen verfügbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom: 160A — deckt gängige Leistungsanforderungen ab
- Kurzschluss-Schaltvermögen: 36kA — sichere Abschaltung im Fehlerfall
- Auslöseeinheit: Thermomagnetisch Type A — flexible Anpassung der Schutzparameter
- Baugröße 2: 105x157x89 mm — kompakte Bauweise für beengte Schaltschränke
- Schutzart IP40: Schutz gegen Fremdkörper in Innenräumen
Anwendungsbereiche
- Absicherung von Hauptverteilungen in Industriegebäuden
- Schutz von Zuleitungen in gewerblichen Installationen
- Einsatz in Kompaktleistungsschalter-Verteilungen
- Schalt- und Schutzaufgaben für elektrische Verbraucher
Technische Details
| EAN | 9004840893175 |
| AC 415V, In | 6000 |
| Gerät | Leistungsschalter |
| HLief-Artikel Nummer | 271142 |
| AC 380/400/415V | 36kA (Icu) / 36kA (Ics) |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Norm | EN 60947-2 |
| Kurzschluss-Schaltvermögen (400V) | 36kA |
| Bemessungsbetriebskurzschlussausschaltvermögen Ics | 36kA |
| Verschmutzungsgrad | 3 |
| Nennstrom | 160A |
| CAD-external terminals | 1 |
| Pole | 3 |
| Min. Umgebungstemperatur | -40°C |
| Bemessungsisolationsspannung [Ui] | 1000V |
| Mechanische Lebensdauer | 15000 Schaltspiele |
| AC 500V | 25kA (Icu) / 25kA (Ics) |
| Elektrische Lebensdauer (Schaltspiele) | ## |
| Hersteller | Schrack |
| Basisbezeichnung | Leistungsschalter |
| Nennspannung | < 690VAC |
| Verpackungseinheit | 1Stk |
| AC 690V, In | 1500 |
| Nettogewicht | 1,85kg/Stk |
| AC 660/690V | 6kA (Icu) / 6kA (Ics) |
| Optionales Zubehör | MX290199–; MX290213–; MX290000–; MX290001–; MX290015–; MX290019–; MX290780–; MX290783–; MX296730–; MX296731–; MX296732–; MX296734–; MX296871–; MX296873–; MX296874–; MX296870–; MX290125–; MX290126–; MX290172–; MX290173–; MX291581–; MX299462–; MX299471–; MX299473–; MX299481–; MX299489–; MX299567–; MX290154–; MX291607–; MX299736–; MX299742–; MX299837–; MX299838–; MX299832–; MX299833–; MX294609–; MX199411–; MX199511–; SI321680–; MX294611– |
| Verlustleistung | 42,30W |
| AC 440V | 36kA (Icu) / 36kA (Ics) |
| Baugröße | 2 |
| Auslöseeinheit | Thermomagnetischer Auslöser – Type A |
| BxHxT mm | 105x157x89 |
| HxBxT mm | 157x105x89 |
| Max. Umgebungstemperatur | 70°C |
| CAD-Symbol | Q |
| BEST. NR. | MX216431 |
| Vorteilscode CH | 3175-0154-25 |
| Schutzart | IP40 |
| Bemessungsgrenzkurzschlussausschaltvermögen Icu | 36kA |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX216431– | EAN: 9004840893175 | Hersteller-Art.-Nr.: 271142
Produktinformation
Thermomagnetische Auslösung Typ A
Die thermomagnetische Auslösung von MX-Schaltern kann entsprechend den Schutzanforderungen eingestellt werden.
•Überlastungsschutz
•Unverzögerter Kurzschlussschutz
Downloads
| Foto: Leistungsschalter Type A, 3-polig, 36kA, 160A Foto: Leistungsschalter Type A, 3-polig, 36kA, 160A Foto: Leistungsschalter Type A, 3-polig, 36kA, 160A Foto: Leistungsschalter Type A, 3-polig, 36kA, 160A Foto: Leistungsschalter Type A, 3-polig, 36kA, 160A Foto: Leistungsschalter Type A, 3-polig, 36kA, 160A |
| Auslösekennlinie Bestückung Einbauzubehör |
| Maßbild |
| Tabelle der Temperaturkompensationskoeffizienten Selektivitätstabelle Cascading Tabelle Bedienungsanleitung: Leistungsschalter Type A, 3-polig, 36kA, 160A |
| 3D-Daten (.stp): Leistungsschalter Type A, 3-polig, 36kA, 160A |
| Montageanleitung: Leistungsschalter Type A, 3-polig, 36kA, 160A |
| Externes Video: Leistungsschalter Type A, 3-polig, 36kA, 160A |
Suchbegriffe
leistungschalter
Häufig gestellte Fragen
Wie lässt sich der Schrack Leistungsschalter MX216431 einstellen?
Dieser Leistungsschalter verfügt über eine thermomagnetische Auslöseeinheit Typ A. Der Überlaststrom Ir ist in Stufen von 0,7 bis 1,0-mal In einstellbar, während der unverzögerte Kurzschlussschutz Ii im Bereich von 5 bis 10-mal In angepasst werden kann.
Welche Umgebungstemperaturen sind für den Betrieb zulässig?
Der Schrack Leistungsschalter ist für einen Betriebstemperaturbereich von -40°C bis +70°C ausgelegt. Dies ermöglicht den Einsatz in verschiedensten klimatischen Bedingungen und technischen Anlagen.
Welches Zubehör wird für den Festeinbau benötigt?
Für den Schrack MX216431 steht ein breites Sortiment an Zubehör zur Verfügung, darunter verschiedene Anschlussklemmen, Hilfskontakte und Auslöser. Detaillierte Informationen zur Bestückung finden Sie in der verlinkten Bestückungsliste für Einbauzubehör.
Ist dieser Leistungsschalter für 400V Anwendungen geeignet?
Ja, der Schrack Leistungsschalter ist für Spannungen bis 690V AC spezifiziert. Bei 400V weist er ein Kurzschluss-Schaltvermögen von 36kA (Icu/Ics) auf, was ihn für den Einsatz in Standard-Niederspannungsnetzen geeignet macht.
