Description
Über dieses Produkt

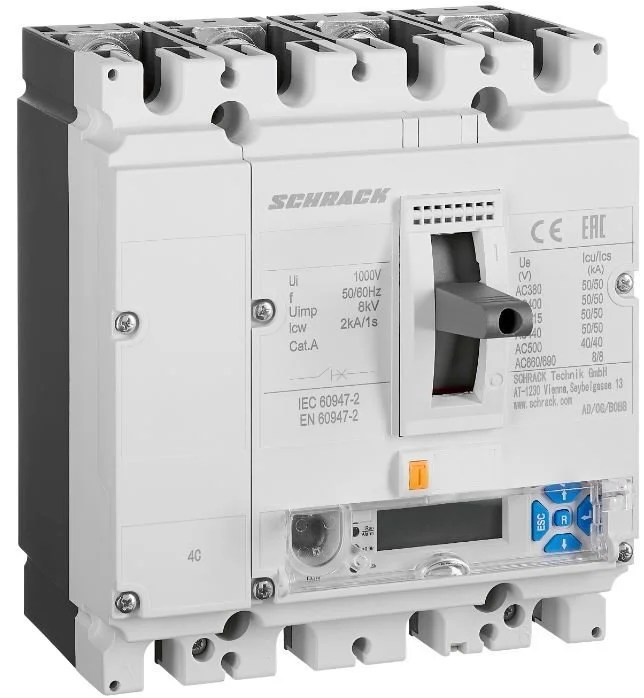

Der Schrack Leistungsschalter Type EM mit 100A Nennstrom ist ein 4-poliger Kompaktleistungsschalter für den Festeinbau mit einem Kurzschluss-Schaltvermögen von 36kA. Dieses Gerät verfügt über einen digitalen elektronischen Auslöser, der präzise Schutzfunktionen gegen Überlast, Kurzschluss und Erdschluss bietet. Mit einem kompakten Maß von 157x140x89 mm und einer mechanischen Lebensdauer von 15.000 Schaltspielen ist das Schaltgerät für den professionellen Einsatz ausgelegt. Das Modul ermöglicht eine exakte Parametereinstellung sowie eine Echtzeit-Stromanzeige zur Überwachung der Energieverteilung. Die Lieferung erfolgt innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsstrom: 100A Nennstrom für den zuverlässigen Schutz in der Energieverteilung.
- Kurzschluss-Schaltvermögen: 36kA bei 400V bietet hohe Sicherheit bei Fehlströmen.
- Elektronischer Auslöser: Type EM mit vielfältigen Einstellmöglichkeiten für Überlast- und Erdschlussschutz.
- Baugröße: Kompakte Bauweise (Baugröße 2) optimiert den Platzbedarf im Schaltschrank.
- Langlebigkeit: 15.000 mechanische Schaltspiele garantieren eine hohe Betriebsdauer.
Anwendungsbereiche
- Energieverteilung in Industrie- und Gewerbeanlagen
- Schutz von Niederspannungsnetzen vor Überlast und Kurzschluss
- Anlagenbau und Schaltschrankinstallation
- Absicherung von elektrischen Hauptleitungen mit 4-poliger Trennung
Technische Details
| EAN | 9004840893618 |
| Nettogewicht | 2,65kg/Stk |
| AC 415V, In | 6000 |
| Gerät | Leistungsschalter |
| Optionales Zubehör | MX290199–; MX290214–; MX290000–; MX290001–; MX290015–; MX290020–; MX290781–; MX290784–; MX296730–; MX296731–; MX296732–; MX296735–; MX296872–; MX296873–; MX296874–; MX296870–; MX290125–; MX290126–; MX290172–; MX290173–; MX291582–; MX299462–; MX299471–; MX299473–; MX299481–; MX299489–; MX299567–; MX290154–; MX291607–; MX299736–; MX299742–; MX299837–; MX299838–; MX299832–; MX299833–; MX294610–; MX199411–; MX199511–; MX294612– |
| AC 380/400/415V | 36kA (Icu) / 36kA (Ics) |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Norm | EN 60947-2 |
| Verlustleistung | 16,00W |
| Kurzschluss-Schaltvermögen (400V) | 36kA |
| Bemessungsbetriebskurzschlussausschaltvermögen Ics | 36kA |
| Verschmutzungsgrad | 3 |
| CAD-external terminals | 1 |
| HxBxT mm | 157x140x89 |
| Min. Umgebungstemperatur | -40°C |
| Bemessungsisolationsspannung [Ui] | 1000V |
| Mechanische Lebensdauer | 15000 Schaltspiele |
| AC 500V | 25kA (Icu) / 25kA (Ics) |
| Elektrische Lebensdauer (Schaltspiele) | ## |
| Hersteller | Schrack |
| Basisbezeichnung | Leistungsschalter |
| Nennspannung | < 690VAC |
| HLief-Artikel Nummer | 271378 |
| Verpackungseinheit | 1Stk |
| AC 690V, In | 1500 |
| AC 660/690V | 6kA (Icu) / 6kA (Ics) |
| Auslöseeinheit | Digitaler elektronischer Auslöser – Type EM |
| AC 440V | 36kA (Icu) / 36kA (Ics) |
| BxHxT mm | 140x157x89 |
| Vorteilscode CH | 3618-0335-71 |
| Baugröße | 2 |
| Max. Umgebungstemperatur | 70°C |
| CAD-Symbol | Q |
| Nennstrom | 100A |
| Pole | 4 |
| Schutzart | IP40 |
| BEST. NR. | MX210443 |
| Bemessungsgrenzkurzschlussausschaltvermögen Icu | 36kA |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX210443– | EAN: 9004840893618 | Hersteller-Art.-Nr.: 271378
Produktinformation
Elektronischer Standardauslöser für die Energieverteilung EM. Der EM-Auslöser verfügt über einen vierstufigen Schutz gegen Überlast, Kurzschluss mit Kurzzeitverzögerung, Parametereinstellungsfunktion. Kurzschluss, Kurzzeitverzögerung, Kurzschluss und Erdschluss, mit Echtzeit-Stromanzeige, Anzeige der Schutzparameter, Anzeige der Fehlerinformationen und Parametereinstellungsfunktion.
•Überlastschutz mit Langzeitverzögerung: Einstellstrom Ir=In x 0,4~1,0, Schrittweite 1A; Auslösezeit Tr (s): 3~18, 1s, Genauigkeit ±10%
•Kurzschluss-Kurzzeitverzögerungsschutz: Einstellstrom Isd=Ir × 1,5~10, Schrittweite 1A, AUS, Genauigkeit ±15%; Auslösezeit Tsd (s): 0,1-0,2-0,3-0,4, Genauigkeit ±20% oder ±40ms (der höhere Wert wird gewählt)
•Unverzögerter Kurzschlussschutz: Einstellstrom Ii=In x 1,5~12, Schrittweite 1A, OFF, Genauigkeit ±15%; Max. Auslösezeit (ms): 60
•Erdschlussschutz: Einstellstrom Ig=In x 0,4-0,5-0,6-0,7-0,8-0,9-1,0, AUS, Genauigkeit ±15%; Auslösezeit (s): 0,1-0,2-0,3-0,4, Genauigkeit ±15%
Downloads
| Foto: Leistungsschalter Type EM, 4-polig, 36kA, 100A |
| Auslösekennlinie Bestückung Einbauzubehör |
| Maßbild |
| Tabelle der Temperaturkompensationskoeffizienten Selektivitätstabelle Cascading Tabelle Bedienungsanleitung: Leistungsschalter Type EM, 4-polig, 36kA, 100A |
| 3D-Daten (.stp): Leistungsschalter Type EM, 4-polig, 36kA, 100A |
| Montageanleitung: Leistungsschalter Type EM, 4-polig, 36kA, 100A |
| Externes Video: Leistungsschalter Type EM, 4-polig, 36kA, 100A |
Suchbegriffe
leistungschalter
Häufig gestellte Fragen
Was ist das Kurzschluss-Schaltvermögen des Schrack MX210443?
Der Leistungsschalter Schrack Type EM (Artikel MX210443) besitzt ein Bemessungsgrenzkurzschlussausschaltvermögen von 36kA bei 400V. Dies sorgt für eine zuverlässige Abschaltung im Fehlerfall bei Anwendungen in der Energieverteilung.
Kann der Erdschlussschutz am elektronischen Auslöser individuell eingestellt werden?
Ja, der digitale elektronische Auslöser vom Type EM bietet eine Parametereinstellungsfunktion für den Erdschlussschutz. Der Einstellstrom Ig kann in Schritten von 0,4 bis 1,0 In gewählt oder bei Bedarf komplett auf AUS gestellt werden.
Welche Abmessungen hat der 4-polige Kompaktleistungsschalter Baugröße 2?
Der Leistungsschalter hat die Maße 157mm Höhe, 140mm Breite und 89mm Tiefe. Diese kompakte Bauform ermöglicht einen effizienten Einbau in standardisierte Schaltschranksysteme.
Wie lässt sich der Schrack Leistungsschalter 100A online bestellen?
Sie können den Schrack Leistungsschalter 100A (MX210443) direkt hier bei TELA online bestellen. Mit einer Lieferzeit von 1 bis 3 Werktagen erhalten Sie das Produkt zeitnah für Ihr Elektroprojekt geliefert.
