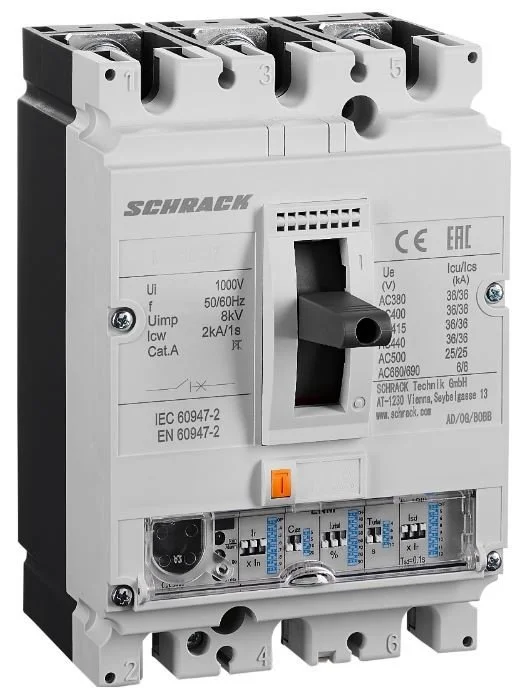

MX210437– Leistungsschalter Type ENM, 3-polig, 36kA, 100AVerkaufseinheit 1Stk

Description

Über dieses Produkt

Der Schrack Leistungsschalter Type ENM ist ein 3-poliger Kompaktleistungsschalter für 100A, der durch sein präzises Schaltvermögen von 36kA überzeugt. Das Gerät verfügt über einen elektronischen Motorschutz-Auslöser mit flexiblen Einstellmöglichkeiten für Überlast, Kurzschluss sowie Phasenunsymmetrie. Mit einer Baugröße 2 und einer Bemessungsbetriebsspannung von bis zu 690V AC bietet er robuste Schaltleistung in kompakten Abmessungen von 105x157x89 mm. Die mechanische Lebensdauer umfasst 15.000 Schaltspiele bei einer Schutzart von IP40. Dieser Leistungsschalter ist für die Absicherung von Motoren in industriellen Schaltanlagen konzipiert. Der Schrack Leistungsschalter Type ENM ist bei TELA mit einer Lieferzeit von 1 bis 3 Werktagen erhältlich. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Nennstrom 100A: Ausgelegt für anspruchsvolle Motorstromkreise.
• Elektronischer Auslöser (Type ENM): Ermöglicht exakte Auslösezeiten mit engen Toleranzen.
• Kurzschluss-Schaltvermögen 36kA: Bietet hohe Sicherheit bei Fehlerströmen bis 400V.
• Phasenunsymmetrie-Erkennung: Schützt Motoren wirksam vor Phasenausfall und Lastunsymmetrien.
• Kompakte Baugröße 2: Platzsparende Installation bei 105 mm Breite.

Anwendungsbereiche

• Absicherung von Asynchronmotoren in industriellen Steuerungen.
• Schutz von Motorabzweigen in Schaltanlagen der Haustechnik.
• Einsatz in Maschinensteuerungen mit elektronischer Überwachung.
• Verteilung von elektrischer Energie in geschlossenen Gehäusen (IP40).

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX210437– | EAN: 9004840893229 | Hersteller-Art.-Nr.: 271453

Produktinformation

Elektronischer Basis-Typauslöser für den Motorschutz ENM
Der elektronische Auslöser ENM ermöglicht Auslösezeiten mit engeren Toleranzen.
•Überlastschutz mit Langzeitverzögerung
Einstellstrom Ir=In x 0,4-0,5-0,6-0,7-0,8-0,9-1,0, AUS
Auslösezeit Tr (s): 4, 8, 16, Genauigkeit ±10%
•Kurzschlussschutz mit Kurzzeitverzögerung
Einstellstrom Isd=Ir × 5-6-8-9-10-11-12, AUS, Genauigkeit ±15%
Auslösezeit Tsd (ms): 100, Genauigkeit ±40
•Unverzögerter Kurzschlussschutz
Einstellstrom Ii=In × 15, Einstellstrom Isd

Downloads

Suchbegriffe

leistungschalter

Häufig gestellte Fragen

Welche Funktion hat der elektronische Auslöser ENM beim Schrack Leistungsschalter?

Der elektronische ENM-Auslöser ermöglicht eine präzise Einstellung von Überlast- und Kurzschlussparametern mit sehr geringen Toleranzen. Er bietet zudem einen integrierten Schutz gegen Phasenunsymmetrie und Phasenausfall, was die Betriebssicherheit von Motoren deutlich erhöht.

Wie hoch ist das Kurzschluss-Schaltvermögen des Schrack MX210437?

Der Leistungsschalter Schrack Type ENM besitzt ein Bemessungs-Kurzschluss-Schaltvermögen (Icu/Ics) von 36kA bei einer Spannung von 400V. Dies stellt sicher, dass das Gerät bei einem Kurzschluss zuverlässig trennt und den Leitungsabschnitt schützt.

Ist der Leistungsschalter MX210437 für den Motorschutz geeignet?

Ja, dieser Schalter ist speziell für den Motorschutz konzipiert und verfügt über eine dedizierte elektronische Auslöseeinheit für diesen Zweck. Über die einstellbaren Parameter kann der Motorschutz optimal auf den Nennstrom und die Lastcharakteristik angepasst werden.

Welche Abmessungen hat der 3-polige Leistungsschalter Baugröße 2?

Der Schrack Leistungsschalter Type ENM in der Baugröße 2 weist eine Breite von 105 mm, eine Höhe von 157 mm und eine Tiefe von 89 mm auf. Dank dieser kompakten Bauform lässt er sich effizient in standardisierte Schaltschranklayouts integrieren.
