MX210243– Leistungsschalter Type EM, 4-polig, 50kA, 100AVerkaufseinheit 1Stk

Description

Über dieses Produkt

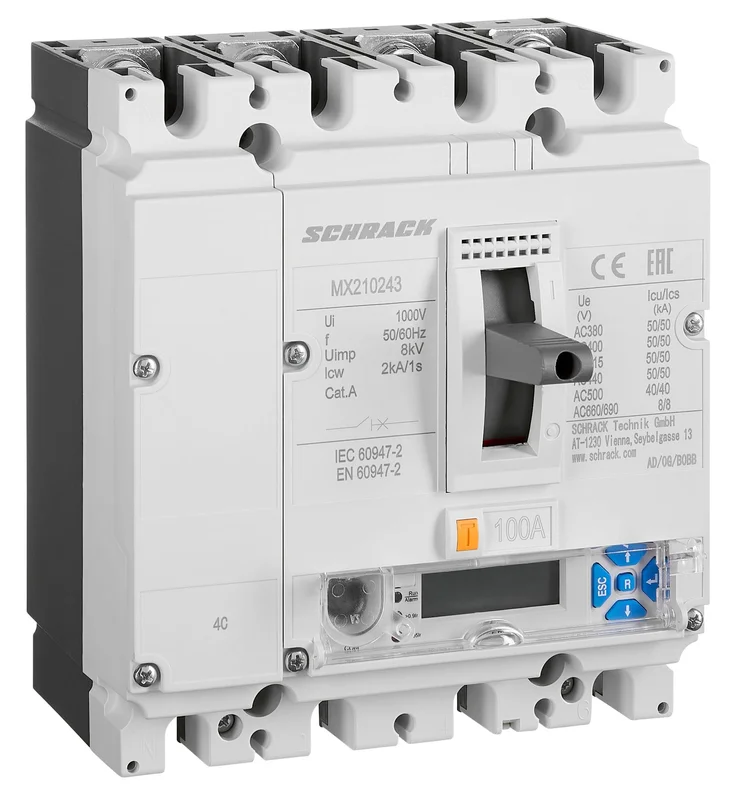

Der Schrack Leistungsschalter Type EM ist ein 4-poliger Kompaktleistungsschalter für die Energieverteilung mit einem Nennstrom von 100A und einem Kurzschluss-Schaltvermögen von 50kA. Dieses Gerät der Baugröße 2 verfügt über einen digitalen elektronischen Auslöser, der präzise Schutzfunktionen gegen Überlast, Kurzschluss und Erdschluss bietet. Das Gehäuse misst 157x140x89 mm und erreicht die Schutzart IP40 bei einem Nettogewicht von 2,65 kg. Der Leistungsschalter ist für eine Bemessungsisolationsspannung von bis zu 1000V ausgelegt und bietet eine mechanische Lebensdauer von 15.000 Schaltspielen. Er kommt in industriellen Energieverteilungsanlagen zum Einsatz, um elektrische Stromkreise zuverlässig abzusichern. Die Lieferzeit beträgt 1 bis 3 Werktage und Sie können den Leistungsschalter Type EM online bei TELA bestellen. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• 4-polige Ausführung: Ermöglicht die sichere Trennung aller Phasen und des Neutralleiters in 400V Netzen.
• Digitaler EM-Auslöser: Bietet einstellbare Schutzparameter für Überlast, Kurzschluss und Erdschluss mit Echtzeit-Stromanzeige.
• 50kA Schaltvermögen: Gewährleistet hohe Sicherheit bei auftretenden Kurzschlussströmen in der Energieverteilung.
• Baugröße 2: Kompakte Abmessungen für eine platzsparende Montage in Schaltschränken und Verteilern.
• Hohe Schaltzyklen: Die mechanische Lebensdauer von 15.000 Schaltspielen sorgt für Langlebigkeit im Dauerbetrieb.

Anwendungsbereiche

• Energieverteilungsanlagen in Industriegebäuden und gewerblichen Einrichtungen.
• Absicherung von Haupt- und Unterverteilungen gegen Überlast und Kurzschluss.
• Schutz von Stromkreisen in Anlagen mit erhöhten Anforderungen an die Selektivität.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX210243– | EAN: 9004840893717 | Hersteller-Art.-Nr.: 271388

Produktinformation

Elektronischer Standardauslöser für die Energieverteilung EM
Der EM-Auslöser verfügt über einen vierstufigen Schutz gegen Überlast, Kurzschluss mit Kurzzeitverzögerung, Parametereinstellungsfunktion.Kurzschluss, Kurzzeitverzögerung, Kurzschluss und Erdschluss, mit Echtzeit-Stromanzeige, Anzeige der Schutzparameter, Anzeige der Fehlerinformationen und Parametereinstellungsfunktion.
•Überlastschutz mit Langzeitverzögerung
Einstellstrom Ir=In x 0,4~1,0, Schrittweite 1A
Auslösezeit Tr (s): 3~18, 1s, Genauigkeit ±10%
•Kurzschluss-Kurzzeitverzögerungsschutz
Einstellstrom Isd=Ir × 1,5~10, Schrittweite 1A, AUS, Genauigkeit ±15%
Auslösezeit Tsd (s): 0,1-0,2-0,3-0,4, Genauigkeit ±20% oder ±40ms (der höhere Wert wird gewählt)
•Unverzögerter Kurzschlussschutz
Einstellstrom Ii=In x 1,5~12, Schrittweite 1A, OFF, Genauigkeit ±15%
Max. Auslösezeit (ms): 60
•Erdschlussschutz
Einstellstrom Ig=In x 0,4-0,5-0,6-0,7-0,8-0,9-1,0, AUS, Genauigkeit ±15%
Auslösezeit (s): 0,1-0,2-0,3-0,4, Genauigkeit ±15%

Downloads

Suchbegriffe

leistungschalter

Häufig gestellte Fragen

Welches Kurzschluss-Schaltvermögen hat der Schrack Leistungsschalter Type EM 100A?

Der Leistungsschalter Schrack MX210243– verfügt über ein Bemessungsgrenzkurzschlussausschaltvermögen Icu von 50kA bei 400V. Dies bietet eine hohe Sicherheit und Zuverlässigkeit in der Energieverteilung.

Ist der Schrack 100A Leistungsschalter für die Hutschienenmontage geeignet?

Bei diesem Modell handelt es sich um einen Festeinbau-Leistungsschalter der Baugröße 2. Die Montage erfolgt in der Regel direkt im Schaltschrank gemäß den beiliegenden Montageanleitungen.

Bietet der digitale EM-Auslöser einen Erdschlussschutz?

Ja, der digitale elektronische Auslöser vom Typ EM beinhaltet einen integrierten Erdschlussschutz. Der Einstellstrom Ig ist im Bereich von 0,4 bis 1,0 des Nennstroms stufenweise wählbar.

Wie schwer ist der 4-polige Kompaktleistungsschalter MX210243–?

Das Nettogewicht des Leistungsschalters beträgt 2,65 kg pro Stück. Mit seinen kompakten Abmessungen von 157x140x89 mm lässt er sich effizient in bestehende Anlagen integrieren.
