Description
Über dieses Produkt
Der Schrack Leistungsschalter Type EN mit 100A Nennstrom und 50kA Schaltvermoegen ist ein 4-poliger Kompaktleistungsschalter für den Festeinbau in der Energieverteilung. Dieses Gerät bietet mit seinem elektronischen Auslöser einen dreistufigen Schutz, der Überlastschutz sowie kurzzeitverzögerten und unverzögerten Kurzschlussschutz umfasst. Die Abmessungen betragen 157 x 140 x 89 mm bei einer Bemessungsisolationsspannung von 1000V. Der Leistungsschalter ist für eine mechanische Lebensdauer von 15.000 Schaltspielen ausgelegt und hält Umgebungstemperaturen bis 70°C stand. Er findet seinen Einsatzbereich primär in industriellen Schaltanlagen und in der professionellen Gebäudetechnik. Sie erhalten diesen Artikel innerhalb von 1 bis 3 Werktagen direkt bei TELA geliefert. Jetzt den Schrack Leistungsschalter Type EN 4-polig 100A online kaufen und bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 100A: Ausgelegt für präzise Stromflusskontrolle in der Energieverteilung.
- 50kA Kurzschluss-Schaltvermögen: Bietet hohe Sicherheit bei Lastspitzen und Kurzschlüssen.
- Elektronischer Auslöser (Type EN): Ermöglicht eine flexible Konfiguration von Überlast- und Kurzschlussschutz.
- 4-polige Ausführung: Geeignet für komplexe Stromkreise inklusive Neutralleiterüberwachung.
- Kompakte Baugröße 2: Platzsparende Installation im Schaltschrank mit den Maßen 157x140x89 mm.
Anwendungsbereiche
- Energieverteilungsanlagen in Industriegebäuden
- Absicherung von Hauptverteilungen in der Gebäudetechnik
- Schutz von Lasttrennschaltern in komplexen elektrischen Infrastrukturen
- Anwendungen, die eine hohe Kurzschlussfestigkeit bei 400V/690V erfordern
Technische Details
| EAN | 9004840893663 |
| Nettogewicht | 2,65kg/Stk |
| AC 415V, In | 6000 |
| Gerät | Leistungsschalter |
| Auslöseeinheit | Elektronischer Auslöser – Type EN |
| BEST. NR. | MX210242 |
| Optionales Zubehör | MX290199–; MX290214–; MX290000–; MX290001–; MX290015–; MX290020–; MX290781–; MX290784–; MX296730–; MX296731–; MX296732–; MX296735–; MX296872–; MX296873–; MX296874–; MX296870–; MX290125–; MX290126–; MX290172–; MX290173–; MX291582–; MX299462–; MX299471–; MX299473–; MX299481–; MX299489–; MX299567–; MX290154–; MX291607–; MX299736–; MX299742–; MX299837–; MX299838–; MX299832–; MX299833–; MX294610–; MX199411–; MX199511–; MX294612– |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Norm | EN 60947-2 |
| Verlustleistung | 16,00W |
| Verschmutzungsgrad | 3 |
| Bemessungsgrenzkurzschlussausschaltvermögen Icu | 50kA |
| CAD-external terminals | 1 |
| Bemessungsbetriebskurzschlussausschaltvermögen Ics | 50kA |
| HxBxT mm | 157x140x89 |
| Min. Umgebungstemperatur | -40°C |
| Bemessungsisolationsspannung [Ui] | 1000V |
| Mechanische Lebensdauer | 15000 Schaltspiele |
| Elektrische Lebensdauer (Schaltspiele) | ## |
| Hersteller | Schrack |
| AC 380/400/415V | 50kA (Icu) / 50kA (Ics) |
| Basisbezeichnung | Leistungsschalter |
| Nennspannung | < 690VAC |
| Vorteilscode CH | 3663-0301-52 |
| Verpackungseinheit | 1Stk |
| AC 690V, In | 1500 |
| HLief-Artikel Nummer | 271338 |
| AC 500V | 40kA (Icu) / 40kA (Ics) |
| BxHxT mm | 140x157x89 |
| AC 440V | 50kA (Icu) / 50kA (Ics) |
| Kurzschluss-Schaltvermögen (400V) | 50kA |
| Baugröße | 2 |
| Max. Umgebungstemperatur | 70°C |
| CAD-Symbol | Q |
| AC 660/690V | 8kA (Icu) / 8kA (Ics) |
| Nennstrom | 100A |
| Pole | 4 |
| Schutzart | IP40 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX210242– | EAN: 9004840893663 | Hersteller-Art.-Nr.: 271338
Produktinformation
Elektronischer Basisauslöser für die Energieverteilung EN. Der elektronische Auslöser EN verfügt über einen dreistufigen Schutz mit Überlast-, kurzzeitverzögertem Kurzschluss- und unverzögertem Kurzschlussschutz. Überlastschutz mit Langzeitverzögerung, Einstellstrom Ir=In x 0,4-0,5-0,6-0,7-0,8-0,9-0,95-1,0, Auslösezeit Tr (s): 3-6-12-18, Genauigkeit ±10%. Kurzschlussschutz mit Kurzzeitverzögerung, Einstellstrom Isd=Ir x 1,5-2-3-4-6-8-10, AUS, Genauigkeit ±15%, Auslösezeit Tsd (s): 0,1-0,2-0,3-0,4, Genauigkeit ±20% oder ±40ms (der höhere Wert wird gewählt). Kurzschluss Sofortiger Schutz, Einstellstrom Ii=In × 2-3-4-6-8-10-12, AUS, Genauigkeit ±15%, Max. Auslösezeit (ms): 61.
Downloads

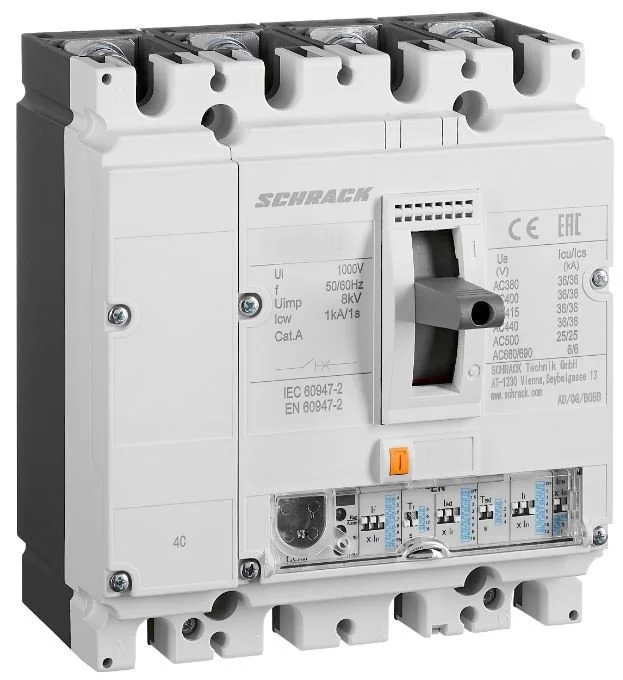

| Foto: Leistungsschalter Type EN, 4-polig, 50kA, 100A |
| Auslösekennlinie Bestückung Einbauzubehör |
| Maßbild |
| Tabelle der Temperaturkompensationskoeffizienten Selektivitätstabelle Cascading Tabelle Bedienungsanleitung: Leistungsschalter Type EN, 4-polig, 50kA, 100A |
| 3D-Daten (.stp): Leistungsschalter Type EN, 4-polig, 50kA, 100A |
| Montageanleitung: Leistungsschalter Type EN, 4-polig, 50kA, 100A |
| Externes Video: Leistungsschalter Type EN, 4-polig, 50kA, 100A |
Suchbegriffe
leistungschalter
Häufig gestellte Fragen
Was zeichnet den elektronischen Auslöser Type EN bei diesem 100A Leistungsschalter aus?
Der elektronische Auslöser Type EN ermöglicht eine präzise dreistufige Absicherung durch Überlastschutz, kurzzeitverzögerten Kurzschlussschutz sowie unverzögerten Kurzschlussschutz. Dies bietet maximale Kontrolle für die Energieverteilung in industriellen Anlagen.
Ist der Schrack Leistungsschalter MX210242 für einen 4-poligen Einsatz geeignet?
Ja, dieser Schrack Leistungsschalter ist 4-polig ausgeführt und deckt damit Anwendungen ab, die eine allpolige Trennung, inklusive des Neutralleiters, erfordern. Er ist ideal für den Festeinbau in Baugröße 2 konzipiert.
Wie hoch ist das Kurzschluss-Schaltvermögen des Schrack MX210242 bei 400V?
Das Bemessungs-Kurzschluss-Schaltvermögen für diesen Leistungsschalter liegt bei 50kA (Icu/Ics) bei einer Spannung von 400V. Dies stellt eine zuverlässige Abschaltung im Fehlerfall sicher.
Kann der Schrack Leistungsschalter auch bei extremen Temperaturen betrieben werden?
Der Schrack Leistungsschalter ist für einen weiten Umgebungstemperaturbereich ausgelegt, der von -40°C bis zu +70°C reicht. Damit ist er robust genug für verschiedenste Installationsumgebungen in der Elektrotechnik.
