MX210233– Leistungsschalter Type EM, 3-polig, 50kA, 100AVerkaufseinheit 1Stk

Description

Über dieses Produkt

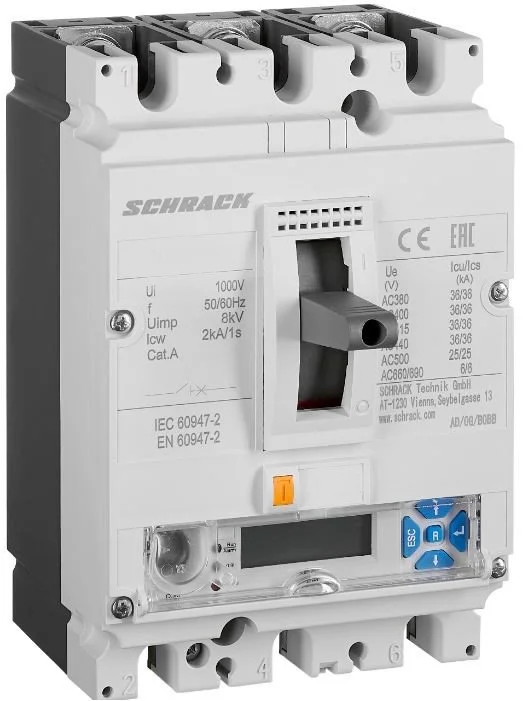

Der Schrack Leistungsschalter Type EM mit 100A Nennstrom und 50kA Kurzschluss-Schaltvermögen bietet eine präzise Energieverteilung durch einen 3-poligen Aufbau in Baugröße 2. Dieses Gerät verfügt über einen digitalen elektronischen Auslöser, der einen vierstufigen Schutz gegen Überlast, Kurzschluss und Erdschluss gewährleistet. Mit Abmessungen von 105x157x89 mm und einem Nettogewicht von 1,85 kg integriert sich der Schalter platzsparend in elektrische Verteileranlagen. Der Betrieb erfolgt zuverlässig in einem Temperaturbereich von -40°C bis 70°C bei einer Bemessungsisolationsspannung von 1000V. Der Schalter ist für industrielle Anlagen sowie gewerbliche Energieverteilungsnetze konzipiert, die eine hohe Schaltleistung erfordern. Die Lieferzeit für diesen Schalter beträgt 1 bis 3 Werktage. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Bemessungsgrenzkurzschlussausschaltvermögen: 50kA bei 400V für hohe Betriebssicherheit.
• Digitaler elektronischer Auslöser: Vierstufiger Schutz für Überlast, Kurzschluss und Erdschluss.
• Mechanische Lebensdauer: 15.000 Schaltspiele für eine lange Nutzungsdauer im System.
• Flexibler Einstellstrom: I_r einstellbar von 0,4 bis 1,0 x I_n mit 1A Schrittweite.
• Kompaktes Design: Baugröße 2 mit 105 mm Breite für optimale Platznutzung im Schaltschrank.

Anwendungsbereiche

• Energieverteilungsanlagen in Industrie- und Gewerbegebäuden.
• Absicherung von Hauptstromkreisen in Niederspannungsnetzen.
• Anlagenbau zur Realisierung von Kurzschluss- und Überlastschutzkonzepten.
• Schutz elektrischer Verbraucher bei hohen Anforderungen an die Selektivität.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX210233– | EAN: 9004840893472 | Hersteller-Art.-Nr.: 271383

Produktinformation

Elektronischer Standardauslöser für die Energieverteilung EM
Der EM-Auslöser verfügt über einen vierstufigen Schutz gegen Überlast, Kurzschluss mit Kurzzeitverzögerung, Parametereinstellungsfunktion.Kurzschluss, Kurzzeitverzögerung, Kurzschluss und Erdschluss, mit Echtzeit-Stromanzeige, Anzeige der Schutzparameter, Anzeige der Fehlerinformationen und Parametereinstellungsfunktion.
•Überlastschutz mit Langzeitverzögerung
Einstellstrom Ir=In x 0,4~1,0, Schrittweite 1A
Auslösezeit Tr (s): 3~18, 1s, Genauigkeit ±10%
•Kurzschluss-Kurzzeitverzögerungsschutz
Einstellstrom Isd=Ir × 1,5~10, Schrittweite 1A, AUS, Genauigkeit ±15%
Auslösezeit Tsd (s): 0,1-0,2-0,3-0,4, Genauigkeit ±20% oder ±40ms (der höhere Wert wird gewählt)
•Unverzögerter Kurzschlussschutz
Einstellstrom Ii=In x 1,5~12, Schrittweite 1A, OFF, Genauigkeit ±15%
Max. Auslösezeit (ms): 60
•Erdschlussschutz
Einstellstrom Ig=In x 0,4-0,5-0,6-0,7-0,8-0,9-1,0, AUS, Genauigkeit ±15%
Auslösezeit (s): 0,1-0,2-0,3-0,4, Genauigkeit ±15%

Downloads

Suchbegriffe

leistungschalter

Häufig gestellte Fragen

Welche Schutzfunktionen bietet der digitale elektronische Auslöser Type EM?

Der Auslöser bietet einen umfassenden vierstufigen Schutz, der Überlastschutz mit Langzeitverzögerung, Kurzschluss-Kurzzeitverzögerungsschutz, unverzögerten Kurzschlussschutz sowie Erdschlussschutz umfasst. Dies ermöglicht eine präzise Überwachung und Absicherung der elektrischen Anlage.

Kann der Einstellstrom beim Schrack Leistungsschalter MX210233 individuell angepasst werden?

Ja, der Einstellstrom für Überlast (Ir) kann im Bereich von 0,4 bis 1,0 x In in 1A Schritten individuell eingestellt werden. Auch die weiteren Schutzparameter wie Kurzschluss- und Erdschlussströme lassen sich für eine genaue Abstimmung konfigurieren.

Wie hoch ist das Kurzschluss-Schaltvermögen des Leistungsschalters bei 400V?

Der Leistungsschalter Type EM besitzt ein Bemessungsgrenzkurzschlussausschaltvermögen von 50kA bei 400V. Damit eignet er sich für anspruchsvolle Energieverteilungsaufgaben, bei denen hohe Kurzschlussströme zuverlässig beherrscht werden müssen.

Ist der Schalter für den Einbau in engen Schaltschränken geeignet?

Ja, mit einer Breite von 105 mm und einer Tiefe von 89 mm in Baugröße 2 ist der Schalter kompakt konstruiert. Er lässt sich platzsparend montieren und bietet eine mechanische Lebensdauer von 15.000 Schaltspielen für eine langfristige Betriebssicherheit.
