Description
Über dieses Produkt

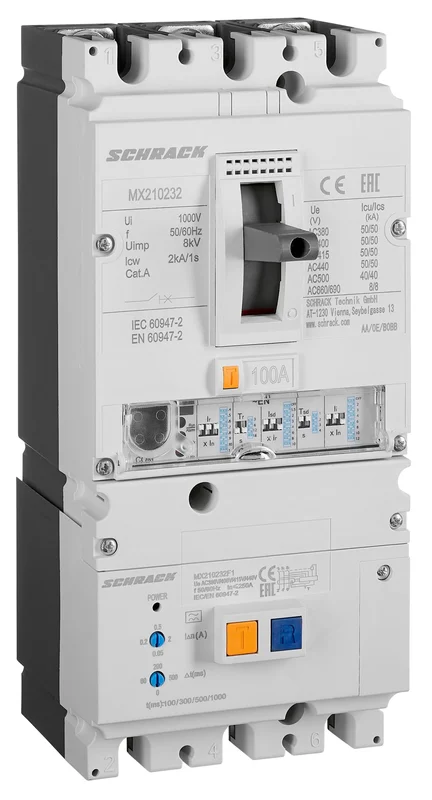

Der Schrack Kombi Leistungsschalter Type EN 3P mit 100A Nennstrom vereint als Kompaktleistungsschalter der Baugröße 2 zuverlässige Absicherung mit einem integrierten Fehlerstromauslöser. Das Gerät bietet ein Kurzschluss-Schaltvermögen von 50kA bei 400V und deckt einen Bemessungsfehlerstrombereich von 50mA bis 2A ab. Mit Abmessungen von 232x105x125 mm und einer mechanischen Lebensdauer von 15.000 Schaltspielen eignet sich dieser Leistungsschalter für anspruchsvolle Schaltanlagen. Der Einsatz erfolgt primär in der industriellen Energieverteilung und in komplexen Haustechnikanlagen zum Schutz vor Überlast und Fehlerströmen. Ihre Bestellung wird innerhalb von 1 bis 3 Werktagen direkt zu Ihnen geliefert. Den Kombi Leistungsschalter Type EN 3P 100A von Schrack können Sie jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsschaltvermögen: 50kA (400V) – bietet hohe Sicherheit bei Kurzschlüssen.
- Bemessungsfehlerstrom: 50mA bis 2A – ermöglicht flexible Anpassung an den Anlagenschutz.
- Baugröße 2: 232x105x125 mm – kompakte Bauweise für standardisierte Schaltschränke.
- Elektronischer Auslöser (Type EN): Präzise Absicherung bei variablen Lastbedingungen.
- IP40 Schutzart: Solider Schutz gegen Fremdkörper im Betrieb.
Anwendungsbereiche
- Schutz von Hauptverteilungen in gewerblichen Industrieanlagen.
- Absicherung komplexer Stromkreise in der professionellen Haustechnik.
- Anlagenbau zur Realisierung von Fehlerstrom- und Leitungsschutz in einem Gerät.
Technische Details
| EAN | 9004840905786 |
| Nettogewicht | 2,65kg/Stk |
| AC 415V, In | 6000 |
| HxBxT mm | 232x105x125 |
| Gerät | Leistungsschalter |
| Auslöseeinheit | Elektronischer Auslöser – Type EN |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Norm | EN 60947-2 |
| BEST. NR. | MX210232F1 |
| Verschmutzungsgrad | 3 |
| Bemessungsgrenzkurzschlussausschaltvermögen Icu | 50kA |
| CAD-external terminals | 1 |
| Pole | 3 |
| Bemessungsbetriebskurzschlussausschaltvermögen Ics | 50kA |
| Min. Umgebungstemperatur | -40°C |
| Bemessungsisolationsspannung [Ui] | 1000V |
| Mechanische Lebensdauer | 15000 Schaltspiele |
| Elektrische Lebensdauer (Schaltspiele) | ## |
| Hersteller | Schrack |
| AC 380/400/415V | 50kA (Icu) / 50kA (Ics) |
| BxHxT mm | 105x232x125 |
| Nennspannung | < 690VAC |
| Optionales Zubehör | MX290199–; MX290213–; MX290000–; MX290001–; MX290015–; MX290019–; MX290780–; MX290783–; MX296730–; MX296731–; MX296732–; MX296734–; MX296871–; MX296873–; MX296874–; MX296870–; MX290125–; MX290126–; MX290172–; MX290173–; MX291581–; MX299462–; MX299471–; MX299473–; MX299481–; MX299489–; MX299567–; MX290154–; MX291607–; MX299736–; MX299742–; MX299837–; MX299838–; MX299832–; MX299833–; MX294609–; MX199411–; MX199511–; SI321680– |
| Verpackungseinheit | 1Stk |
| AC 690V, In | 1500 |
| HLief-Artikel Nummer | 271333 |
| AC 500V | 40kA (Icu) / 40kA (Ics) |
| Vorteilscode CH | 5786-0437-26 |
| AC 440V | 50kA (Icu) / 50kA (Ics) |
| Kurzschluss-Schaltvermögen (400V) | 50kA |
| Baugröße | 2 |
| Max. Umgebungstemperatur | 70°C |
| CAD-Symbol | Q |
| Verlustleistung | 12,00W |
| AC 660/690V | 8kA (Icu) / 8kA (Ics) |
| Nennstrom | 100A |
| Schutzart | IP40 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX210232F1 | EAN: 9004840905786 | Hersteller-Art.-Nr.: 271333
Downloads
Foto: Kombi Leistungsschalter Type EN, 3P, 50kA, 100A und FI -2A
Foto: Kombi Leistungsschalter Type EN, 3P, 50kA, 100A und FI -2A
Foto: Kombi Leistungsschalter Type EN, 3P, 50kA, 100A und FI -2A
Foto: Kombi Leistungsschalter Type EN, 3P, 50kA, 100A und FI -2A
Foto: Kombi Leistungsschalter Type EN, 3P, 50kA, 100A und FI -2A
Foto: Kombi Leistungsschalter Type EN, 3P, 50kA, 100A und FI -2A
Foto: Kombi Leistungsschalter Type EN, 3P, 50kA, 100A und FI -2A
Bestückung Einbauzubehör
3D-Daten (.stp): Kombi Leistungsschalter Type EN, 3P, 50kA, 100A und FI -2A
Cascading Tabelle
Maßbild: Kombi Leistungsschalter Type EN, 3P, 50kA, 100A und FI -2A
Externes Video: Kombi Leistungsschalter Type EN, 3P, 50kA, 100A und FI -2A
Suchbegriffe
leistungschalter
Häufig gestellte Fragen
Welches Kurzschluss-Schaltvermögen bietet der Schrack Leistungsschalter MX210232F1?
Dieser Kompaktleistungsschalter der Baugröße 2 besitzt ein Bemessungsgrenzkurzschlussausschaltvermögen (Icu) von 50kA bei 400V. Dies macht ihn zur sicheren Wahl für anspruchsvolle Schaltanlagen mit hohen Anforderungen an die Kurzschlussfestigkeit.
Welche Fehlerstrom-Einstellungen sind bei diesem Kombi-Schalter möglich?
Das Gerät verfügt über einen elektronischen Auslöser (Type EN), der Bemessungsfehlerströme von 50mA, 200mA, 0,5A sowie 2A unterstützt. Damit deckt der Schalter ein breites Spektrum an Schutzfunktionen gegen Fehlerströme ab.
Ist der Schrack Leistungsschalter MX210232F1 für den Festeinbau geeignet?
Ja, dieses Modell ist speziell für den Festeinbau konzipiert. Mit seinen Maßen von 232x105x125 mm ist er auf eine kompakte Integration in Schaltschrank-Systeme der Baugröße 2 optimiert.
Welche Umgebungstemperaturen hält der Schrack Leistungsschalter aus?
Der Leistungsschalter ist für einen weiten Umgebungstemperaturbereich ausgelegt, der von -40°C bis zu 70°C reicht. Dies ermöglicht den zuverlässigen Betrieb in unterschiedlichen industriellen und klimatischen Umgebungen.
