Description
Über dieses Produkt

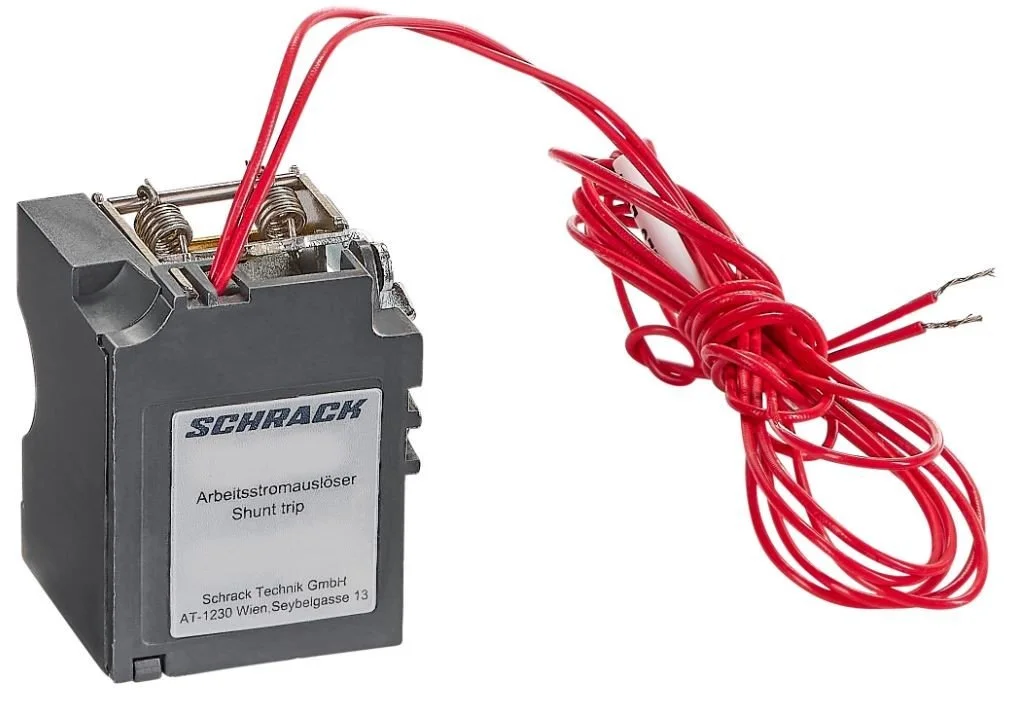

Der Arbeitsstromauslöser 110VAC zu MX1 von Schrack ermöglicht die sichere Fernauslösung von Kompaktleistungsschaltern der MX1-Baureihe bei Anlegen einer Steuerspannung. Die Komponente ist für eine Spannung von 110V AC ausgelegt und weist eine Leistungsaufnahme von 2,2W auf. Mit den kompakten Maßen von 39x25x30 mm lässt sich das Modul platzsparend im Leistungsschalter integrieren. Der Einsatzbereich umfasst Schaltanlagen und Verteilungen, in denen eine automatisierte Abschaltung durch den Arbeitsstromauslöser erforderlich ist. Dieses Zubehörteil für Kompaktleistungsschalter MX1 ist innerhalb von 1 bis 3 Werktagen versandbereit. Den Arbeitsstromauslöser 110VAC zu MX1 können Sie jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spannungsversorgung: 110V AC – für spezifische Steuerstromkreise konzipiert.
- Leistungsaufnahme: 2,2W – für einen energieeffizienten Betrieb des Auslösemechanismus.
- Baugröße: 39x25x30 mm – ermöglicht eine einfache Montage im Kompaktleistungsschalter.
- Temperaturbereich: -25°C bis 70°C – einsetzbar in verschiedenen industriellen Umgebungen.
Anwendungsbereiche
- Fernauslösung von MX1 Kompaktleistungsschaltern in Niederspannungsverteilungen.
- Integration in Sicherheits- und Not-Aus-Schaltkreise für elektrische Anlagen.
- Automatisierte Abschaltprozesse in industriellen Steuerungen und Schaltanlagen.
Technische Details
| EAN | 9004840893038 |
| Pole | 1 |
| Zubehör | Arbeitsstromauslöser |
| BxHxT mm | 25x39x30 |
| HLief-Artikel Nummer | 269598 |
| Nettogewicht | 0,05kg/Stk |
| Hersteller | Schrack |
| HxBxT mm | 39x25x30 |
| Verpackungseinheit | 1Stk |
| Verlustleistung | 2,20W |
| Max. Umgebungstemperatur | 70°C |
| BEST. NR. | MX199567 |
| Leistungsaufnahme | 2,2W |
| Min. Umgebungstemperatur | -25°C |
| Vorteilscode CH | 3038-0037-99 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX199567– | EAN: 9004840893038 | Hersteller-Art.-Nr.: 269598
Downloads
| Foto: Arbeitsstromauslöser 110VAC zu MX1 |
| 3D-Daten (.stp): Arbeitsstromauslöser 110VAC zu MX1 |
| Bestückung Einbauzubehör |
| Montageanleitung: Arbeitsstromauslöser 110VAC zu MX1 |
| Montagevideo |
Suchbegriffe
leistungschalter
Häufig gestellte Fragen
Wofür wird der Arbeitsstromauslöser MX199567 benötigt?
Der Arbeitsstromauslöser dient der ferngesteuerten Auslösung des Kompaktleistungsschalters MX1. Durch Anlegen der Steuerspannung von 110V AC wird der Schalter mechanisch entklinkt, was eine sofortige Trennung des Stromkreises ermöglicht.
Ist der Arbeitsstromauslöser mit allen Schrack MX1 Leistungsschaltern kompatibel?
Dieses Zubehör ist speziell für die Baureihe MX1 konzipiert. Bitte prüfen Sie vor der Installation in der beiliegenden Montageanleitung oder den Bestückungshinweisen, ob Ihr spezifisches MX1-Modell den Einbau dieses 1-poligen Auslösers unterstützt.
Wie erfolgt die Montage des Arbeitsstromauslösers in den MX1 Schalter?
Die Montage des Auslösers erfolgt im dafür vorgesehenen internen Zubehörschacht des Kompaktleistungsschalters. Eine detaillierte Schritt-für-Schritt-Anleitung sowie ein Montagevideo stehen unter den Downloadlinks zur Verfügung, um den Einbau fachgerecht durchzuführen.
Kann der Arbeitsstromauslöser 110VAC bei 230V betrieben werden?
Nein, der Auslöser ist exakt für eine Nennspannung von 110V AC ausgelegt. Der Betrieb mit einer abweichenden Spannung, wie etwa 230V, führt zur Zerstörung der Spule und zum Ausfall des Bauteils.
