Description
Über dieses Produkt
Der Schrack Leistungsschalter Type A mit 80A Nennstrom und 4-poliger Ausführung bietet ein Kurzschluss-Schaltvermögen von 36kA. Dieses Gerät der Baugröße 1 ist für den Festeinbau konzipiert und verfügt über eine thermomagnetische Auslöseeinheit. Mit einer Schutzart von IP40 und Abmessungen von 120x140x79 mm integriert er sich präzise in Ihre Schaltanlagen. Der Kompaktleistungsschalter ist für Spannungen bis 690V AC ausgelegt und sorgt für zuverlässigen Überlast- sowie Kurzschlussschutz. Sie erhalten den Leistungsschalter mit einer Lieferzeit von 1 bis 3 Werktagen direkt bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom: 80A – ermöglicht den sicheren Betrieb in entsprechenden Leistungsstromkreisen.
- Kurzschluss-Schaltvermögen: 36kA bei 400V – bietet hohe Sicherheit bei Kurzschlussereignissen.
- Thermomagnetischer Auslöser: Einstellbar – erlaubt die individuelle Anpassung an spezifische Schutzanforderungen.
- Mechanische Lebensdauer: 15.000 Schaltspiele – sorgt für Langlebigkeit im Dauerbetrieb.
Anwendungsbereiche
- Absicherung von Hauptverteilungen in Industrieanlagen.
- Schutz von motorisierten Verbrauchern und Betriebsmitteln.
- Einsatz in Energieverteilungsnetzen bei Schaltanforderungen bis 690V.
- Installation als Lasttrennschalter in festen Schaltschrankkonfigurationen.
Technische Details
| EAN | 9004840892659 |
| BxHxT mm | 120x140x79 |
| Gerät | Leistungsschalter |
| AC 380/400/415V | 36kA (Icu) / 36kA (Ics) |
| Nettogewicht | 1,55kg/Stk |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Norm | EN 60947-2 |
| Kurzschluss-Schaltvermögen (400V) | 36kA |
| Bemessungsbetriebskurzschlussausschaltvermögen Ics | 36kA |
| Verschmutzungsgrad | 3 |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| Bemessungsisolationsspannung [Ui] | 1000V |
| Mechanische Lebensdauer | 15000 Schaltspiele |
| AC 500V | 25kA (Icu) / 25kA (Ics) |
| Optionales Zubehör | MX190199–; MX190214–; MX190015–; MX190020–; MX190781–; MX196730–; MX196735–; MX196872–; MX196873–; MX196870–; MX190125–; MX190172–; MX191582–; MX199462–; MX199471–; MX199473–; MX199481–; MX199489–; MX199567–; MX190154–; MX191607–; MX199736–; MX199742–; MX199837–; MX199838–; MX199832–; MX199833–; MX194610–; MX199411–; MX199511–; MX194612– |
| Elektrische Lebensdauer (Schaltspiele) | ## |
| Hersteller | Schrack |
| Basisbezeichnung | Leistungsschalter |
| Nennspannung | < 690VAC |
| HLief-Artikel Nummer | 271558 |
| Baugröße | 1 |
| Nennstrom | 80A |
| Verpackungseinheit | 1Stk |
| AC 660/690V | 6kA (Icu) / 6kA (Ics) |
| AC 440V | 36kA (Icu) / 36kA (Ics) |
| Verlustleistung | 33,20W |
| AC 415V, In | 8000 |
| AC 690V, In | 2000 |
| Auslöseeinheit | Thermomagnetischer Auslöser – Type A |
| Max. Umgebungstemperatur | 70°C |
| CAD-Symbol | Q |
| Vorteilscode CH | 2659-0134-65 |
| Pole | 4 |
| HxBxT mm | 140x120x79 |
| Schutzart | IP40 |
| Bemessungsgrenzkurzschlussausschaltvermögen Icu | 36kA |
| BEST. NR. | MX180441 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX180441– | EAN: 9004840892659 | Hersteller-Art.-Nr.: 271558
Produktinformation
Thermomagnetische Auslösung Type A
Die thermomagnetische Auslösung von MX-Schaltern kann entsprechend den Schutzanforderungen eingestellt werden.
•Überlastungsschutz
•Unverzögerter Kurzschlussschutz
Downloads

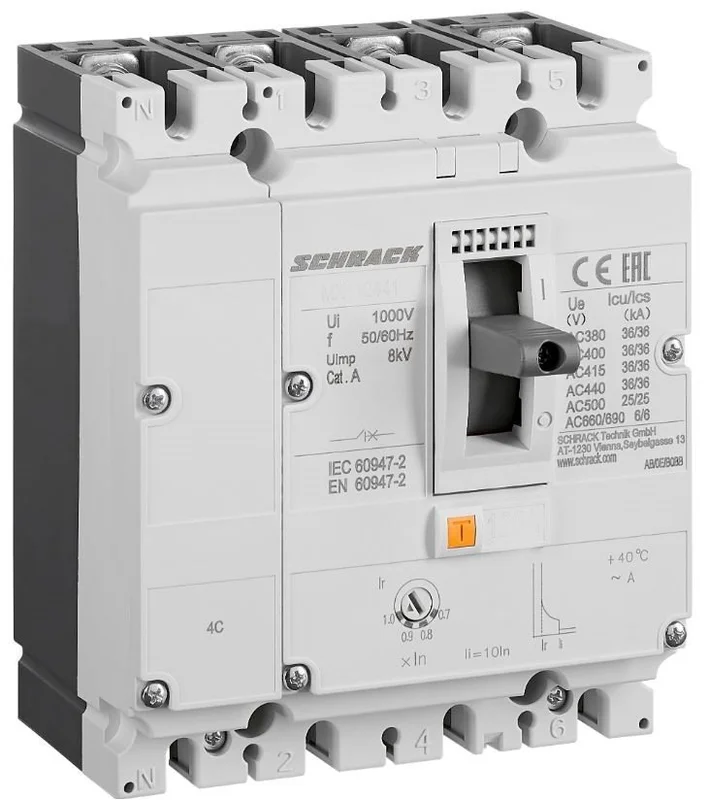

| Foto: Leistungsschalter Type A, 4-polig, 36kA, 80A |
| Auslösekennlinie Bestückung Einbauzubehör |
| Maßbild |
| Tabelle der Temperaturkompensationskoeffizienten Selektivitätstabelle Cascading Tabelle Bedienungsanleitung: Leistungsschalter Type A, 4-polig, 36kA, 80A |
| 3D-Daten (.stp): Leistungsschalter Type A, 4-polig, 36kA, 80A |
| Montageanleitung: Leistungsschalter Type A, 4-polig, 36kA, 80A |
| Externes Video: Leistungsschalter Type A, 4-polig, 36kA, 80A |
Suchbegriffe
leistungschalter
Häufig gestellte Fragen
Wie stelle ich den Überlastungsschutz beim Schrack Leistungsschalter MX180441 ein?
Der thermomagnetische Auslöser vom Typ A ermöglicht eine Einstellung des Überlaststroms Ir. Sie können den Einstellstrom in Stufen von 0,7 bis 1,0-mal des Nennstroms (In) direkt am Gerät vornehmen.
Ist der Schrack Leistungsschalter mit 80A für 400V Netze geeignet?
Ja, dieser 4-polige Schrack Kompaktleistungsschalter ist für ein Kurzschluss-Schaltvermögen von 36kA bei 400V ausgelegt. Er erfüllt die Anforderungen für feste Einbauten in Niederspannungsverteilungen.
Welche Abmessungen hat der Kompaktleistungsschalter MX Baugröße 1?
Das Gerät besitzt die Maße 120 mm Breite, 140 mm Höhe und 79 mm Tiefe. Diese kompakte Bauform ermöglicht eine platzsparende Montage in Ihrer Schaltanlage.
Kann ich Zubehör wie Hilfsschalter für den Leistungsschalter 80A online kaufen?
Ja, für den Schrack Leistungsschalter MX180441 ist eine breite Palette an Zubehör wie Hilfskontakte oder Motorantriebe verfügbar. Diese finden Sie in der Zubehörliste und können diese bequem online bei TELA bestellen.
