Über dieses Produkt

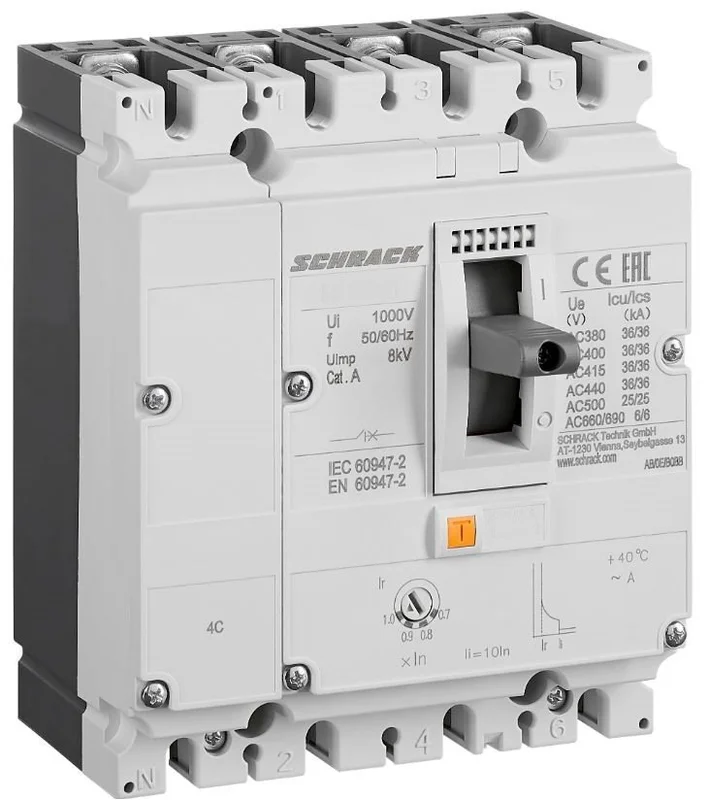

Der Schrack Leistungsschalter Type A, 4-polig mit 50kA Schaltvermögen und 32A Nennstrom bietet eine präzise Absicherung für industrielle und gewerbliche Elektroinstallationen. Dieses kompakte Gerät der Baugröße 1 verfügt über eine thermomagnetische Auslöseeinheit und erreicht eine mechanische Lebensdauer von 15.000 Schaltspielen. Mit Abmessungen von 120 x 140 x 79 mm und der Schutzart IP40 ist das Gehäuse für den festen Einbau in Schaltanlagen optimiert. Der Leistungsschalter ist für eine Bemessungsisolationsspannung bis 1000V ausgelegt und bietet ein hohes Kurzschluss-Schaltvermögen von 50kA bei 400V. Er eignet sich zur Absicherung von Stromkreisen in Unterverteilungen, bei denen ein zuverlässiger Überlast- und Kurzschlussschutz erforderlich ist. Den Leistungsschalter MX132241– können Sie bei TELA innerhalb von 1 bis 3 Werktagen erhalten. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 4-polige Ausführung: Ermöglicht das allpolige Trennen von Stromkreisen in Drehstromnetzen mit Neutralleiter.
- Thermomagnetische Auslösung Type A: Präzise Einstellung von Überlaststrom Ir und unverzögertem Kurzschlussschutz Ii.
- Hohe Schaltleistung: 50kA bei 400V sorgen für maximale Sicherheit bei auftretenden Kurzschlüssen.
- Kompakte Bauweise: Baugröße 1 mit 120mm Breite spart wertvollen Platz im Schaltschrank.
- Langlebigkeit: 15.000 mechanische Schaltspiele garantieren eine hohe Zuverlässigkeit im Betrieb.
Anwendungsbereiche
- Hauptschalter in Niederspannungs-Verteilerschränken für Industrieanlagen.
- Absicherung von Zuleitungen für Maschinen und Motoren in Fertigungshallen.
- Lasttrennschalter in gewerblichen Elektroinstallationen bei hohen Lastströmen.
Technische Details
| EAN | 9004840892710 |
| BxHxT mm | 120x140x79 |
| Nennstrom | 32A |
| Gerät | Leistungsschalter |
| Nettogewicht | 1,55kg/Stk |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Norm | EN 60947-2 |
| HLief-Artikel Nummer | 271604 |
| Verschmutzungsgrad | 3 |
| Bemessungsgrenzkurzschlussausschaltvermögen Icu | 50kA |
| CAD-external terminals | 1 |
| Bemessungsbetriebskurzschlussausschaltvermögen Ics | 50kA |
| Min. Umgebungstemperatur | -40°C |
| Bemessungsisolationsspannung [Ui] | 1000V |
| Mechanische Lebensdauer | 15000 Schaltspiele |
| Optionales Zubehör | MX190199–; MX190214–; MX190015–; MX190020–; MX190781–; MX196730–; MX196735–; MX196872–; MX196873–; MX196870–; MX190125–; MX190172–; MX191582–; MX199462–; MX199471–; MX199473–; MX199481–; MX199489–; MX199567–; MX190154–; MX191607–; MX199736–; MX199742–; MX199837–; MX199838–; MX199832–; MX199833–; MX194610–; MX199411–; MX199511–; MX194612– |
| Elektrische Lebensdauer (Schaltspiele) | ## |
| Hersteller | Schrack |
| BEST. NR. | MX132241 |
| AC 380/400/415V | 50kA (Icu) / 50kA (Ics) |
| Basisbezeichnung | Leistungsschalter |
| Nennspannung | < 690VAC |
| Baugröße | 1 |
| Verpackungseinheit | 1Stk |
| AC 500V | 40kA (Icu) / 40kA (Ics) |
| AC 440V | 50kA (Icu) / 50kA (Ics) |
| AC 415V, In | 8000 |
| Kurzschluss-Schaltvermögen (400V) | 50kA |
| Verlustleistung | 18,40W |
| AC 690V, In | 2000 |
| Auslöseeinheit | Thermomagnetischer Auslöser – Type A |
| Max. Umgebungstemperatur | 70°C |
| CAD-Symbol | Q |
| AC 660/690V | 8kA (Icu) / 8kA (Ics) |
| Pole | 4 |
| HxBxT mm | 140x120x79 |
| Schutzart | IP40 |
| Vorteilscode CH | 2710-0148-88 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX132241– | EAN: 9004840892710 | Hersteller-Art.-Nr.: 271604
Produktinformation
Thermomagnetische Auslösung Type A
Die thermomagnetische Auslösung von MX-Schaltern kann entsprechend den Schutzanforderungen eingestellt werden.
•Überlastungsschutz
Einstellstrom (A) Ir=In х 0,7-0,8-0,9-1,0
•Unverzögerter Kurzschlussschutz
Einstellstrom (A) Ii=In х 10
Genauigkeit ±20%
Downloads
| Foto: Leistungsschalter Type A, 4-polig, 50kA, 32A |
| Auslösekennlinie Bestückung Einbauzubehör |
| Maßbild |
| Tabelle der Temperaturkompensationskoeffizienten Selektivitätstabelle Cascading Tabelle Bedienungsanleitung: Leistungsschalter Type A, 4-polig, 50kA, 32A |
| 3D-Daten (.stp): Leistungsschalter Type A, 4-polig, 50kA, 32A |
| Montageanleitung: Leistungsschalter Type A, 4-polig, 50kA, 32A |
| Externes Video: Leistungsschalter Type A, 4-polig, 50kA, 32A |
Suchbegriffe
leistungschalter
Häufig gestellte Fragen
Welche Funktionen bietet die thermomagnetische Auslösung Type A bei diesem Schrack Leistungsschalter?
Die Type A Auslösung ermöglicht eine individuelle Anpassung an den Schutzbedarf durch einen einstellbaren Überlastschutz (Ir) von 0,7 bis 1,0-fach des Nennstroms. Zusätzlich ist ein unverzögerter Kurzschlussschutz (Ii) von 10-fachem Nennstrom mit einer Genauigkeit von ±20% integriert.
Wie hoch ist das Kurzschluss-Schaltvermögen des MX132241– Leistungsschalters bei 400V?
Der Leistungsschalter Schrack MX132241– weist bei einer Betriebsspannung von 400V AC ein Bemessungsgrenzkurzschlussausschaltvermögen (Icu) und ein Bemessungsbetriebskurzschlussausschaltvermögen (Ics) von jeweils 50kA auf.
Ist der 4-polige Leistungsschalter für den Einbau in beengten Schaltschränken geeignet?
Ja, der Schalter ist als Kompaktleistungsschalter in der Baugröße 1 konzipiert. Mit seinen kompakten Abmessungen von 120 x 140 x 79 mm (BxHxT) lässt er sich effizient in moderne Schaltanlagen integrieren.
Welche Umgebungstemperaturen sind für den Betrieb dieses Leistungsschalters zulässig?
Das Gerät ist für einen weiten Einsatzbereich konzipiert und kann bei Umgebungstemperaturen zwischen -40°C und 70°C betrieben werden. Damit ist ein Einsatz auch unter anspruchsvollen klimatischen Bedingungen möglich.
