Über dieses Produkt

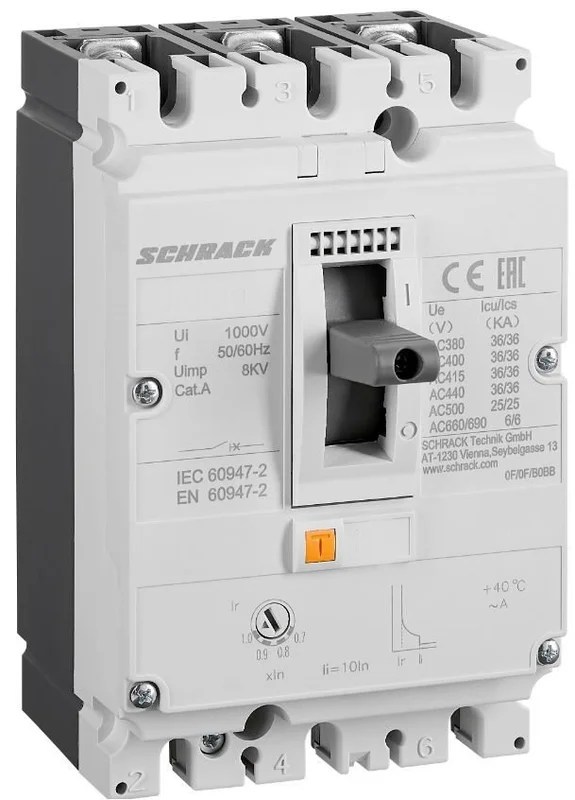

Der Schrack Leistungsschalter Type A 25A ist ein 3-poliger Kompaktleistungsschalter mit einem Kurzschluss-Schaltvermögen von 36kA. Das Gerät verfügt über einen thermomagnetischen Auslöser der Baugröße 1 und ist für Bemessungsspannungen bis 690V AC ausgelegt. Mit einer Verlustleistung von 9,90W und mechanisch geprüften 15.000 Schaltspielen gewährleistet er eine zuverlässige Absicherung in elektrischen Anlagen. Der Festeinbau ist für den Schutz von Stromkreisen in gewerblichen und industriellen Verteilungen konzipiert. Die Lieferung erfolgt innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom: 25A – präzise Abstimmung auf den Leitungs- oder Anlagenschutz
- Kurzschluss-Schaltvermögen: 36kA – sichere Abschaltung bei hohen Fehlerströmen
- Thermomagnetische Auslösung Type A – einstellbarer Überlast- und Kurzschlussschutz
- Kompakte Bauform: 140x90x109 mm – platzsparende Montage in Schaltanlagen
- Bemessungsstoßspannungsfestigkeit: 8000V – hohe Betriebssicherheit bei Spannungsspitzen
Anwendungsbereiche
- Absicherung von Haupt- und Unterverteilungen in Industrieanlagen
- Schutz von Zuleitungen für Motoren und große Verbraucher
- Einsatz in Schalt- und Steuerungsgehäusen im Elektrohandwerk
- Integration in Maschinensteuerungen als Hauptschalter
Technische Details
| EAN | 9004840892406 |
| Gerät | Leistungsschalter |
| AC 380/400/415V | 36kA (Icu) / 36kA (Ics) |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Norm | EN 60947-2 |
| Kurzschluss-Schaltvermögen (400V) | 36kA |
| Bemessungsbetriebskurzschlussausschaltvermögen Ics | 36kA |
| Verschmutzungsgrad | 3 |
| CAD-external terminals | 1 |
| Nennstrom | 25A |
| Pole | 3 |
| Min. Umgebungstemperatur | -40°C |
| Verlustleistung | 9,90W |
| Bemessungsisolationsspannung [Ui] | 1000V |
| Mechanische Lebensdauer | 15000 Schaltspiele |
| AC 500V | 25kA (Icu) / 25kA (Ics) |
| Elektrische Lebensdauer (Schaltspiele) | ## |
| HxBxT mm | 140x90x109 |
| Hersteller | Schrack |
| Basisbezeichnung | Leistungsschalter |
| Nennspannung | < 690VAC |
| Baugröße | 1 |
| Verpackungseinheit | 1Stk |
| AC 660/690V | 6kA (Icu) / 6kA (Ics) |
| Nettogewicht | 1,19kg/Stk |
| HLief-Artikel Nummer | 271533 |
| AC 440V | 36kA (Icu) / 36kA (Ics) |
| Vorteilscode CH | 2406-0100-99 |
| AC 415V, In | 8000 |
| BEST. NR. | MX125431 |
| AC 690V, In | 2000 |
| Auslöseeinheit | Thermomagnetischer Auslöser – Type A |
| Max. Umgebungstemperatur | 70°C |
| CAD-Symbol | Q |
| Optionales Zubehör | MX190199–; MX190213–; MX190015–; MX190019–; MX190780–; MX190783–; MX196730–; MX196734–; MX196871–; MX196873–; MX196870–; MX190125–; MX190172–; MX191581–; MX199462–; MX199471–; MX199473–; MX199481–; MX199489–; MX199567–; MX190154–; MX191607–; MX199736–; MX199742–; MX199837–; MX199838–; MX199832–; MX199833–; MX194609–; MX199411–; MX199511–; SI321680–; MX194611– |
| Schutzart | IP40 |
| Bemessungsgrenzkurzschlussausschaltvermögen Icu | 36kA |
| BxHxT mm | 90x140x109 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX125431– | EAN: 9004840892406 | Hersteller-Art.-Nr.: 271533
Produktinformation
Thermomagnetische Auslösung Type A
Die thermomagnetische Auslösung von MX-Schaltern kann entsprechend den Schutzanforderungen eingestellt werden.
•Überlastungsschutz
•Unverzögerter Kurzschlussschutz
Downloads
| Foto: Leistungsschalter Type A, 3-polig, 36kA, 25A |
| Auslösekennlinie Bestückung Einbauzubehör |
| Maßbild |
| Tabelle der Temperaturkompensationskoeffizienten Selektivitätstabelle Cascading Tabelle Bedienungsanleitung: Leistungsschalter Type A, 3-polig, 36kA, 25A |
| 3D-Daten (.stp): Leistungsschalter Type A, 3-polig, 36kA, 25A |
| Montageanleitung: Leistungsschalter Type A, 3-polig, 36kA, 25A |
| Externes Video: Leistungsschalter Type A, 3-polig, 36kA, 25A |
Suchbegriffe
leistungschalter
Häufig gestellte Fragen
Wie stelle ich den Überlastschutz beim Schrack MX Leistungsschalter 25A ein?
Der thermomagnetische Auslöser vom Typ A ermöglicht eine flexible Einstellung des Einstellstroms Ir. Dieser kann als Faktor des Nennstroms In in den Stufen 0,7, 0,8, 0,9 oder 1,0 angepasst werden, um die Anlage optimal abzusichern.
Welches Kurzschluss-Schaltvermögen bietet dieser 3-polige Kompaktleistungsschalter?
Der Leistungsschalter (Art.-Nr. MX125431–) weist bei einer Spannung von 400V ein Kurzschluss-Schaltvermögen von 36kA auf. Dies gilt sowohl für das Bemessungsgrenzkurzschlussausschaltvermögen (Icu) als auch für das Betriebskurzschlussausschaltvermögen (Ics).
Ist für den Schrack MX Leistungsschalter Zubehör für den Festeinbau verfügbar?
Ja, für diesen Schalter der Baugröße 1 ist eine Vielzahl an optionalem Zubehör erhältlich. Dies umfasst unter anderem verschiedene Hilfskontakte, Arbeitsstromauslöser und Unterspannungsauslöser, die unter den gelisteten Artikelnummern bei TELA bezogen werden können.
Kann der Leistungsschalter auch bei höheren Umgebungstemperaturen eingesetzt werden?
Der Schrack MX Leistungsschalter ist für einen Betriebstemperaturbereich von -40°C bis zu 70°C spezifiziert. Bei hohen Temperaturen sollten zusätzlich die Temperaturkompensationskoeffizienten beachtet werden, für die wir ein entsprechendes Datenblatt zum Download bereitstellen.
