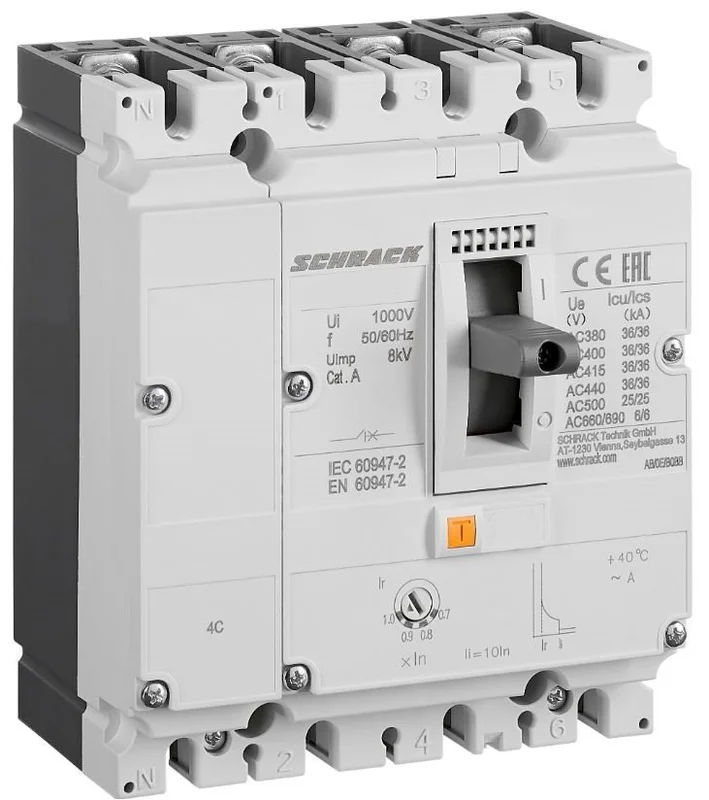

Der Schrack Leistungsschalter Type A, 4-polig mit 50kA und 25A Nennstrom, dient als zuverlässiger Kompaktleistungsschalter für den Festeinbau in der Elektroinstallation. Dieses Gerät besitzt eine Baugröße 1 und ist mit einem thermomagnetischen Auslöser ausgestattet, der eine präzise Einstellung des Überlast- sowie des unverzögerten Kurzschlussschutzes ermöglicht. Mit einer Bemessungsstoßspannungsfestigkeit von 8000V und einer mechanischen Lebensdauer von 15.000 Schaltspielen ist das Bauteil auf dauerhafte Betriebssicherheit ausgelegt. Die kompakten Abmessungen von 120x140x79 mm ermöglichen eine platzsparende Montage in Schaltschränken. Durch das Kurzschluss-Schaltvermögen von 50kA bei 400V ist der Schalter für anspruchsvolle Lasttrennanwendungen geeignet. Ihr bestellter Schrack Leistungsschalter ist innerhalb von 1 bis 3 Werktagen versandbereit. Diesen Kompaktleistungsschalter jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom: 25A — deckt gängige Stromkreisanforderungen sicher ab.
- Kurzschluss-Schaltvermögen: 50kA — schützt die Anlage bei hohen Fehlströmen zuverlässig.
- Auslöseeinheit: Thermomagnetisch (Type A) — ermöglicht eine individuelle Anpassung der Schutzparameter.
- Schutzart: IP40 — gewährleistet Schutz gegen das Eindringen fester Fremdkörper.
- Lebensdauer: 15.000 Schaltspiele — sorgt für eine lange Betriebsdauer in industriellen Umgebungen.
Anwendungsbereiche
- Absicherung von Verteilern in industriellen Schaltanlagen.
- Schutz von Stromkreisen in gewerblichen Gebäuden.
- Einsatz als Haupt- oder Lasttrennschalter in der Haustechnik.
Technische Details
| EAN | 9004840892703 |
| BxHxT mm | 120x140x79 |
| Vorteilscode CH | 2703-0148-88 |
| Gerät | Leistungsschalter |
| Nettogewicht | 1,55kg/Stk |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Norm | EN 60947-2 |
| Verschmutzungsgrad | 3 |
| Bemessungsgrenzkurzschlussausschaltvermögen Icu | 50kA |
| CAD-external terminals | 1 |
| Nennstrom | 25A |
| Bemessungsbetriebskurzschlussausschaltvermögen Ics | 50kA |
| Min. Umgebungstemperatur | -40°C |
| Bemessungsisolationsspannung [Ui] | 1000V |
| Mechanische Lebensdauer | 15000 Schaltspiele |
| Optionales Zubehör | MX190199–; MX190214–; MX190015–; MX190020–; MX190781–; MX196730–; MX196735–; MX196872–; MX196873–; MX196870–; MX190125–; MX190172–; MX191582–; MX199462–; MX199471–; MX199473–; MX199481–; MX199489–; MX199567–; MX190154–; MX191607–; MX199736–; MX199742–; MX199837–; MX199838–; MX199832–; MX199833–; MX194610–; MX199411–; MX199511–; MX194612– |
| Elektrische Lebensdauer (Schaltspiele) | ## |
| Hersteller | Schrack |
| AC 380/400/415V | 50kA (Icu) / 50kA (Ics) |
| Basisbezeichnung | Leistungsschalter |
| BEST. NR. | MX125241 |
| Nennspannung | < 690VAC |
| Baugröße | 1 |
| Verpackungseinheit | 1Stk |
| AC 500V | 40kA (Icu) / 40kA (Ics) |
| HLief-Artikel Nummer | 271603 |
| AC 440V | 50kA (Icu) / 50kA (Ics) |
| AC 415V, In | 8000 |
| Kurzschluss-Schaltvermögen (400V) | 50kA |
| AC 690V, In | 2000 |
| Auslöseeinheit | Thermomagnetischer Auslöser – Type A |
| Max. Umgebungstemperatur | 70°C |
| CAD-Symbol | Q |
| AC 660/690V | 8kA (Icu) / 8kA (Ics) |
| Pole | 4 |
| HxBxT mm | 140x120x79 |
| Schutzart | IP40 |
| Verlustleistung | 13,20W |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX125241– | EAN: 9004840892703 | Hersteller-Art.-Nr.: 271603
Produktinformation
Thermomagnetische Auslösung Type A. Die thermomagnetische Auslösung von MX-Schaltern kann entsprechend den Schutzanforderungen eingestellt werden. Überlastungsschutz: Einstellstrom (A) Ir=In х 0,7-0,8-0,9-1,0. Unverzögerter Kurzschlussschutz: Einstellstrom (A) Ii=In х 10, Genauigkeit ±20%.
