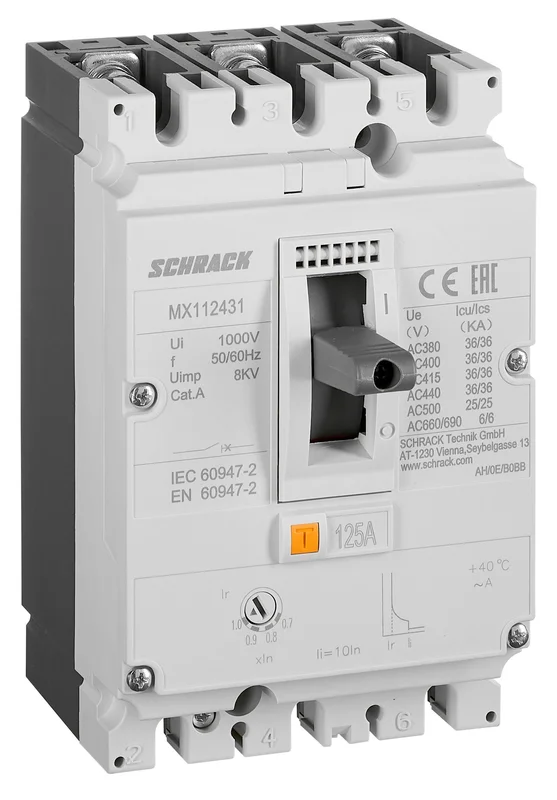

Der Schrack Leistungsschalter Type A, 3-polig, 36kA, 125A ist ein robuster Kompaktleistungsschalter für den industriellen Einsatz mit einem Nennstrom von 125A. Das Gerät arbeitet mit einer Bemessungsisolationsspannung von 1000V und bietet ein Kurzschluss-Schaltvermögen von 36kA bei 400V. Die thermomagnetische Auslöseeinheit ermöglicht eine präzise Anpassung des Überlastschutzes sowie einen unverzögerten Kurzschlussschutz. Mit den Maßen 140x90x109 mm ist der Leistungsschalter für die Montage in Schaltschränken mit Schutzart IP40 ausgelegt. Das Schaltgerät eignet sich für komplexe elektrische Verteilungen, in denen ein zuverlässiges Trennvermögen unter Last erforderlich ist. Ihre Bestellung wird innerhalb von 1 bis 3 Werktagen direkt zu Ihnen geliefert, wenn Sie diesen Leistungsschalter online bei TELA kaufen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 125A: Ausgelegt für hohe Stromstärken in der Gebäudetechnik.
- 36kA Schaltvermögen: Bietet hohe Sicherheit bei Kurzschlussereignissen im 400V Netz.
- Thermomagnetische Auslösung: Ermöglicht eine flexible Einstellbarkeit des Überlast- und Kurzschlussschutzes.
- Mechanische Lebensdauer: Ausgelegt für bis zu 15.000 Schaltspiele für einen wartungsarmen Betrieb.
- Kompakte Bauweise: Ermöglicht eine platzsparende Installation durch 140x90x109 mm Gehäusemaße.
Anwendungsbereiche
- Industrielle Energieverteilungen und Schaltanlagenbau.
- Absicherung von Hauptstromkreisen in gewerblichen Gebäuden.
- Installation als Lasttrennschalter in Schaltfeldern.
- Schutz von Motoren und Anlagen mit einem Betriebsstrom bis 125A.
Technische Details
| EAN | 9004840892475 |
| Gerät | Leistungsschalter |
| AC 380/400/415V | 36kA (Icu) / 36kA (Ics) |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Norm | EN 60947-2 |
| Kurzschluss-Schaltvermögen (400V) | 36kA |
| Bemessungsbetriebskurzschlussausschaltvermögen Ics | 36kA |
| Verschmutzungsgrad | 3 |
| Nennstrom | 125A |
| CAD-external terminals | 1 |
| Pole | 3 |
| Min. Umgebungstemperatur | -40°C |
| Bemessungsisolationsspannung [Ui] | 1000V |
| Mechanische Lebensdauer | 15000 Schaltspiele |
| AC 500V | 25kA (Icu) / 25kA (Ics) |
| Elektrische Lebensdauer (Schaltspiele) | ## |
| HxBxT mm | 140x90x109 |
| Hersteller | Schrack |
| HLief-Artikel Nummer | 271540 |
| BEST. NR. | MX112431 |
| Basisbezeichnung | Leistungsschalter |
| Nennspannung | < 690VAC |
| Vorteilscode CH | 2475-0100-99 |
| Baugröße | 1 |
| Verpackungseinheit | 1Stk |
| AC 660/690V | 6kA (Icu) / 6kA (Ics) |
| Verlustleistung | 37,50W |
| Nettogewicht | 1,19kg/Stk |
| AC 440V | 36kA (Icu) / 36kA (Ics) |
| AC 415V, In | 8000 |
| AC 690V, In | 2000 |
| Auslöseeinheit | Thermomagnetischer Auslöser – Type A |
| Max. Umgebungstemperatur | 70°C |
| CAD-Symbol | Q |
| Optionales Zubehör | MX190199–; MX190213–; MX190015–; MX190019–; MX190780–; MX190783–; MX196730–; MX196734–; MX196871–; MX196873–; MX196870–; MX190125–; MX190172–; MX191581–; MX199462–; MX199471–; MX199473–; MX199481–; MX199489–; MX199567–; MX190154–; MX191607–; MX199736–; MX199742–; MX199837–; MX199838–; MX199832–; MX199833–; MX194609–; MX199411–; MX199511–; SI321680–; MX194611– |
| Schutzart | IP40 |
| Bemessungsgrenzkurzschlussausschaltvermögen Icu | 36kA |
| BxHxT mm | 90x140x109 |
