Über dieses Produkt

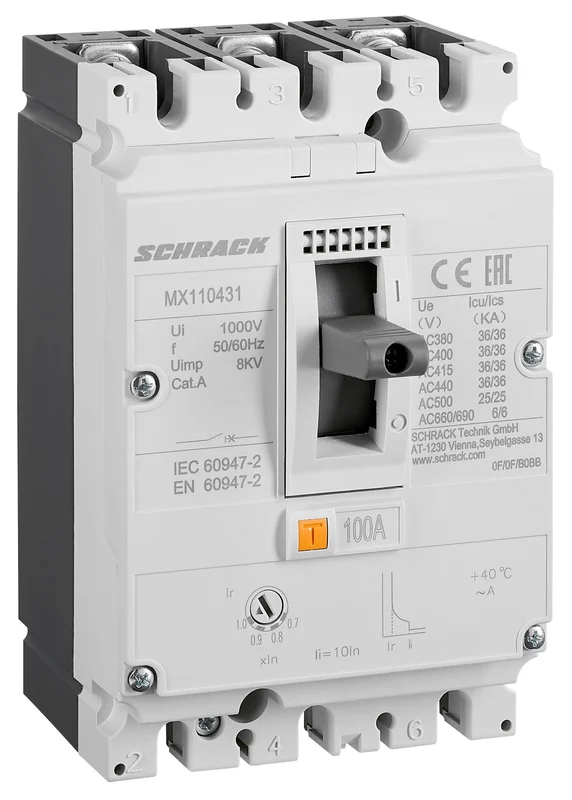

Der Schrack Leistungsschalter Type A mit 100A Nennstrom und 3-poliger Ausführung bietet ein Kurzschluss-Schaltvermögen von 36kA. Dieses Gerät der Baugröße 1 verfügt über eine thermomagnetische Auslöseeinheit für präzise Schutzeinstellungen bei einer Umgebungstemperatur von bis zu 70°C. Mit Abmessungen von 140x90x109 mm und einer Schutzart von IP40 ist der Kompaktleistungsschalter für den Festeinbau in Schaltschränken ausgelegt. Die mechanische Lebensdauer umfasst 15.000 Schaltspiele, was den dauerhaften Einsatz in industriellen Stromverteilungen ermöglicht. Sie können diesen Schrack Leistungsschalter bei TELA innerhalb von 1 bis 3 Werktagen erhalten. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 100A: Ausgelegt für anspruchsvolle elektrische Lastkreise.
- Kurzschluss-Schaltvermögen 36kA: Bietet hohe Sicherheit bei Überlastungsszenarien.
- Thermomagnetischer Auslöser Type A: Flexible Einstellung von Überlast- und Kurzschlussschutz.
- Kompakte Baugröße 1: Platzsparende Integration in bestehende Verteilersysteme.
- Hohe Schaltspiele: 15.000 mechanische Schaltzyklen für lange Betriebsdauer.
Anwendungsbereiche
- Absicherung von Hauptverteilungen in Industrieanlagen.
- Schutz von motorbetriebenen Lasten in gewerblichen Umgebungen.
- Einsatz in Energieverteilungen mit bis zu 690VAC Nennspannung.
- Anbindung an Anlagenkomponenten, die einen 3-poligen Kurzschlussschutz erfordern.
Technische Details
| EAN | 9004840892468 |
| Gerät | Leistungsschalter |
| HLief-Artikel Nummer | 271539 |
| AC 380/400/415V | 36kA (Icu) / 36kA (Ics) |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Norm | EN 60947-2 |
| Kurzschluss-Schaltvermögen (400V) | 36kA |
| Bemessungsbetriebskurzschlussausschaltvermögen Ics | 36kA |
| Verschmutzungsgrad | 3 |
| CAD-external terminals | 1 |
| Pole | 3 |
| Min. Umgebungstemperatur | -40°C |
| Bemessungsisolationsspannung [Ui] | 1000V |
| Mechanische Lebensdauer | 15000 Schaltspiele |
| AC 500V | 25kA (Icu) / 25kA (Ics) |
| Elektrische Lebensdauer (Schaltspiele) | ## |
| HxBxT mm | 140x90x109 |
| Hersteller | Schrack |
| Verlustleistung | 26,40W |
| Basisbezeichnung | Leistungsschalter |
| Nennspannung | < 690VAC |
| BEST. NR. | MX110431 |
| Baugröße | 1 |
| Verpackungseinheit | 1Stk |
| AC 660/690V | 6kA (Icu) / 6kA (Ics) |
| Nettogewicht | 1,19kg/Stk |
| Vorteilscode CH | 2468-0100-99 |
| AC 440V | 36kA (Icu) / 36kA (Ics) |
| AC 415V, In | 8000 |
| AC 690V, In | 2000 |
| Auslöseeinheit | Thermomagnetischer Auslöser – Type A |
| Max. Umgebungstemperatur | 70°C |
| CAD-Symbol | Q |
| Optionales Zubehör | MX190199–; MX190213–; MX190015–; MX190019–; MX190780–; MX190783–; MX196730–; MX196734–; MX196871–; MX196873–; MX196870–; MX190125–; MX190172–; MX191581–; MX199462–; MX199471–; MX199473–; MX199481–; MX199489–; MX199567–; MX190154–; MX191607–; MX199736–; MX199742–; MX199837–; MX199838–; MX199832–; MX199833–; MX194609–; MX199411–; MX199511–; SI321680–; MX194611– |
| Nennstrom | 100A |
| Schutzart | IP40 |
| Bemessungsgrenzkurzschlussausschaltvermögen Icu | 36kA |
| BxHxT mm | 90x140x109 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX110431– | EAN: 9004840892468 | Hersteller-Art.-Nr.: 271539
Produktinformation
Thermomagnetische Auslösung Type A
Die thermomagnetische Auslösung von MX-Schaltern kann entsprechend den Schutzanforderungen eingestellt werden.
•Überlastungsschutz
•Unverzögerter Kurzschlussschutz
Downloads
| Foto: Leistungsschalter Type A, 3-polig, 36kA, 100A Foto: Leistungsschalter Type A, 3-polig, 36kA, 100A Foto: Leistungsschalter Type A, 3-polig, 36kA, 100A Foto: Leistungsschalter Type A, 3-polig, 36kA, 100A Foto: Leistungsschalter Type A, 3-polig, 36kA, 100A Foto: Leistungsschalter Type A, 3-polig, 36kA, 100A |
| Auslösekennlinie Bestückung Einbauzubehör |
| Maßbild |
| Tabelle der Temperaturkompensationskoeffizienten Selektivitätstabelle Cascading Tabelle Bedienungsanleitung: Leistungsschalter Type A, 3-polig, 36kA, 100A |
| 3D-Daten (.stp): Leistungsschalter Type A, 3-polig, 36kA, 100A |
| Montageanleitung: Leistungsschalter Type A, 3-polig, 36kA, 100A |
| Externes Video: Leistungsschalter Type A, 3-polig, 36kA, 100A |
Suchbegriffe
leistungschalter
Häufig gestellte Fragen
Wie stelle ich den Überlastschutz am Schrack Leistungsschalter MX110431 ein?
Der thermomagnetische Auslöser Type A ermöglicht eine präzise Einstellung des Überlastschutzes. Der Einstellstrom Ir kann variabel nach der Formel In x 0,7 bis 1,0 angepasst werden, um den spezifischen Schutzanforderungen Ihres Stromkreises zu entsprechen.
Welches Kurzschluss-Schaltvermögen bietet dieser 3-polige Leistungsschalter?
Der Schrack Kompaktleistungsschalter der Baugröße 1 bietet bei 400V ein Bemessungsgrenzkurzschlussausschaltvermögen Icu von 36kA. Dies gewährleistet eine zuverlässige Trennung im Störungsfall bei den genannten Spannungsbereichen.
Welche Umgebungstemperaturen sind für den Betrieb des Leistungsschalters zulässig?
Dieser Leistungsschalter ist für einen breiten Temperaturbereich ausgelegt. Der Betrieb ist bei einer minimalen Umgebungstemperatur von -40°C bis zu einer maximalen Umgebungstemperatur von +70°C sicher möglich.
Kann der Schrack MX110431 Leistungsschalter online bestellt werden?
Ja, Sie können den Schrack Leistungsschalter Type A, 3-polig, 100A direkt über unseren Onlineshop kaufen. Wir liefern den Artikel innerhalb von 1 bis 3 Werktagen an Ihre Wunschadresse.
