Description
Über dieses Produkt

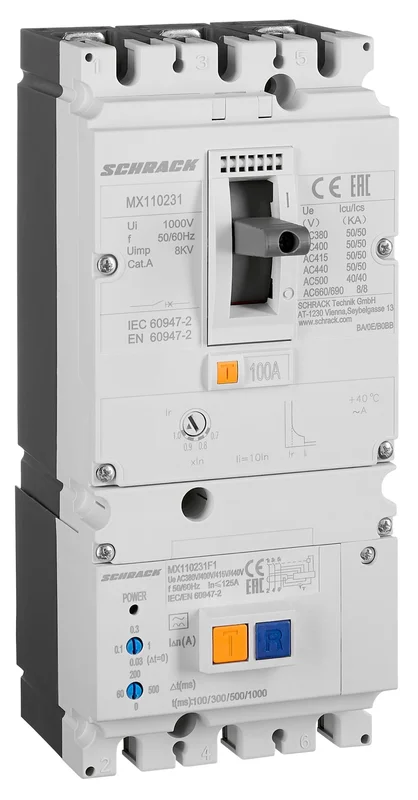

Der Kombi Leistungsschalter Type A 3P 100A von Schrack vereint einen kompakten Leistungsschalter mit einem Fehlerstromauslöser in einem Gerät. Mit einem Nennstrom von 100A und einem Bemessungs-Kurzschluss-Schaltvermögen von 50kA bietet er Schutz für anspruchsvolle elektrische Anlagen. Der thermomagnetische Auslöser des Typs A deckt einen Bemessungsfehlerstrom-Bereich von 30mA bis 1A ab und ist für 3-polige Systeme ausgelegt. Das Gerät besitzt eine Baugröße 1 mit den Abmessungen 90x205x109 mm und arbeitet in einem Temperaturbereich von -40°C bis 70°C. Diese Kombination eignet sich besonders für die industrielle Energieverteilung und den Schutz von Schaltanlagen bei hohen Lastanforderungen. Der Leistungsschalter ist bei TELA innerhalb von 1 bis 3 Werktagen verfügbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungs-Kurzschluss-Schaltvermögen: 50kA bei 400V für hohe Betriebssicherheit
- Kombiniertes Gerät: Leistungsschalter und Fehlerstromauslöser in kompakter Bauform
- Einstellbarer Fehlerstrom: Flexibel wählbar zwischen 30mA, 100mA, 300mA und 1A
- Robustes Gehäuse: Baugröße 1 mit 90x205x109 mm, geeignet für Umgebungstemperaturen von -40°C bis 70°C
- Thermomagnetische Auslöseeinheit: Präzise Abschaltung für 3-polige Stromkreise
Anwendungsbereiche
- Industrielle Niederspannungsverteilungen
- Schutz von motorbetriebenen Lasten und Schaltanlagen
- Nachrüstungen in bestehenden Verteilerschränken mit Platzbedarfoptimierung
Technische Details
| EAN | 9004840905861 |
| BxHxT mm | 90x205x109 |
| Gerät | Leistungsschalter |
| Vorteilscode CH | 5861-0266-62 |
| Norm | EN 60947-2 |
| Bemessungsgrenzkurzschlussausschaltvermögen Icu | 50kA |
| CAD-external terminals | 1 |
| HxBxT mm | 205x90x109 |
| Pole | 3 |
| Bemessungsbetriebskurzschlussausschaltvermögen Ics | 50kA |
| Min. Umgebungstemperatur | -40°C |
| HLief-Artikel Nummer | 271589 |
| Hersteller | Schrack |
| Verlustleistung | 26,40W |
| Baugröße | 1 |
| Verpackungseinheit | 1Stk |
| Nettogewicht | 1,19kg/Stk |
| BEST. NR. | MX110231F1 |
| Kurzschluss-Schaltvermögen (400V) | 50kA |
| Optionales Zubehör | MX190199–; MX190213–; MX190015–; MX190019–; MX190780–; MX190783–; MX196730–; MX196734–; MX196871–; MX196873–; MX196870–; MX190125–; MX190172–; MX191581–; MX199462–; MX199471–; MX199473–; MX199481–; MX199489–; MX199567–; MX190154–; MX191607–; MX199736–; MX199742–; MX199837–; MX199838–; MX199832–; MX199833–; MX194609–; MX199411–; MX199511–; SI321680– |
| Auslöseeinheit | Thermomagnetischer Auslöser – Type A |
| Max. Umgebungstemperatur | 70°C |
| CAD-Symbol | Q |
| Nennstrom | 100A |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX110231F1 | EAN: 9004840905861 | Hersteller-Art.-Nr.: 271589
Downloads
| Foto: Kombi Leistungsschalter Type A, 3P, 50kA, 100A und FI bis 1A Foto: Kombi Leistungsschalter Type A, 3P, 50kA, 100A und FI bis 1A Foto: Kombi Leistungsschalter Type A, 3P, 50kA, 100A und FI bis 1A Foto: Kombi Leistungsschalter Type A, 3P, 50kA, 100A und FI bis 1A Foto: Kombi Leistungsschalter Type A, 3P, 50kA, 100A und FI bis 1A Foto: Kombi Leistungsschalter Type A, 3P, 50kA, 100A und FI bis 1A |
| Bestückung Einbauzubehör |
| 3D-Daten (.stp): Kombi Leistungsschalter Type A, 3P, 50kA, 100A und FI bis 1A |
| Cascading Tabelle |
| Maßbild: Kombi Leistungsschalter Type A, 3P, 50kA, 100A und FI bis 1A |
| Externes Video: Kombi Leistungsschalter Type A, 3P, 50kA, 100A und FI bis 1A |
Suchbegriffe
leistungschalter
Häufig gestellte Fragen
Welcher Fehlerstrombereich deckt der Schrack MX110231F1 ab?
Der Kombi Leistungsschalter der Type A bietet einen einstellbaren Bemessungsfehlerstrom. Sie können diesen je nach Anforderung flexibel auf 30mA, 100mA, 300mA oder 1A konfigurieren.
Ist der Leistungsschalter MX110231F1 für 400V Netze geeignet?
Ja, der Leistungsschalter ist für 3-polige Systeme ausgelegt und bietet ein Kurzschluss-Schaltvermögen von 50kA bei 400V, was ihn für industrielle Anwendungen sehr robust macht.
Welche Baugröße hat dieser Kompaktleistungsschalter?
Das Gerät entspricht der Schrack Baugröße 1. Die physischen Maße betragen 90mm Breite, 205mm Höhe und 109mm Tiefe.
Kann man den Schrack Kombi Leistungsschalter online bestellen?
Sie können den Kombi Leistungsschalter Type A, 3P, 100A direkt über den TELA Onlineshop kaufen. Bei Lagerverfügbarkeit beträgt die Lieferzeit 1 bis 3 Werktage.
