Description
Über dieses Produkt

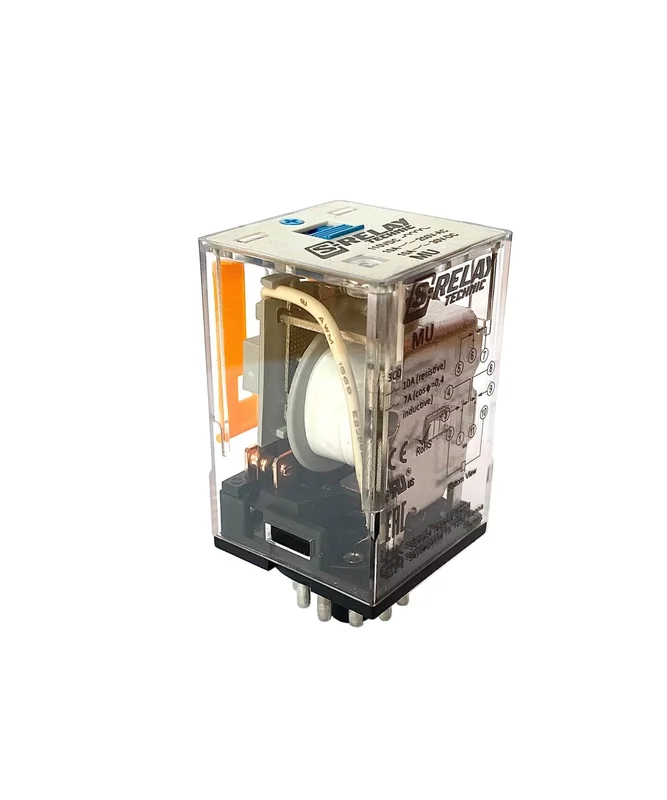

Das Multimode-Relais MU331220– von Schrack ist ein 11-poliges Steckrelais mit 3 Wechslern und hartvergoldeten Kontakten für eine 220VDC Spulenspannung. Es schaltet ohmsche Lasten bis zu 10A bei 250VAC oder 30VDC und erreicht eine mechanische Lebensdauer von mindestens 10^7 Schaltspielen. Das Modul besitzt ein Gehäuse mit den Abmessungen 36x36x70 mm und ist für Umgebungstemperaturen von -10°C bis 55°C ausgelegt. Dieses Steckrelais der Serie MU findet seinen Einsatz primär in der industriellen Automatisierungstechnik sowie in komplexen Steuerungsanlagen zur Signalverarbeitung. Die Lieferzeit beträgt 1 bis 3 Werktage bei TELA, Ihrem Fachhändler für Elektro- und Haustechnik. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kontaktbestückung: 3 Wechsler für flexible Schaltaufgaben in Steuerstromkreisen.
- Kontaktausführung: Hartvergoldete Kontakte für eine verbesserte Kontaktgabe bei kleinen Strömen.
- Schaltleistung: 10A Bemessungsstrom bei ohmscher Last ermöglicht robuste Schaltvorgänge.
- Spulenspannung: Ausgelegt für 220VDC Anwendungen mit einem Spulenwiderstand von 29500 Ohm.
Anwendungsbereiche
- Integration in Schaltschränke für Steuerungs- und Automatisierungsprozesse.
- Einsatz in industriellen Anlagen zur galvanischen Trennung von Stromkreisen.
- Signalübertragung in komplexen Haustechnik-Steuerungen.
Technische Details
| EAN | 9004840905236 |
| Nettogewicht | 0,09kg/Stk |
| Bemessungsstrom [Ohmsche Last] | 10A |
| BEST. NR. | MU331220 |
| Optionales Zubehör | YMU78740– |
| Anfangskontaktwiderstand | ≤50mΩOhm |
| Hersteller | Schrack Technik GmbH |
| CAD-Symbol | K |
| HLief-Artikel Nummer | RUB3C5220 with test button, gold flas. |
| Maximale Spannung | 110% (Bemessungsspannung)V |
| Bemessungsspannung [Ohmsche Last] | 250VAC / 30VDC |
| Zwischen Spule und Kontakten | 2500VAC/1minVAC |
| Elektrische Lebensdauer (Schaltspiele) | ≥ 10^5 Schaltspiele (1800 Schaltspiele/h) |
| Produktfamilie | MU |
| Nennspannung | 220VDC |
| Schaltleistung [Ohmsche Last] | 2500VA / 300W |
| Vorteilscode CH | 5236-0015-78 |
| Verpackungseinheit | 1Stk |
| VE | 160Stk |
| Abfallzeit [bei Nennspannung] | ≤ 20msms |
| Luftdruck | 86 – 106kPa |
| Luftfeuchtigkeit | 35% – 85% RH% |
| Vibrationsbeständigkeit | 10 – 55Hz |
| Mechanische Lebensdauer | ≥ 10^7 Schaltspiele (18000 Schaltspiele/h) |
| Schaltkontakte | 3 Wechsler |
| Max. Umgebungstemperatur | 55°C |
| DC-Spule | 220V |
| Kontaktmaterial | Silber Legierung |
| Verlustleistung | 1,44W |
| Min. Umgebungstemperatur | -10°C |
| Abfallspannung DC | ≥ 10% (Bemessungsspannung) |
| Anzugszeit [bei Nennspannung] | ≤ 30msms |
| Zwischen geöffneten Kontakten | 1000VAC/1min |
| Anfängliche Durchschlagsfestigkeit | ## |
| Ausstattung | hartvergoldete Kontakte |
| Schockfestigkeit | 10G |
| Spulenwiderstand | 29500Ω |
| Zwischen benachbarten Kontakten | 2500VAC/1min |
| Spulendaten | ## |
| Zwischen Kontakt und Spule | 2500VAC/1min |
| LxBxH mm | 36x36x70 |
| Kontaktstrom | 10A |
| Anzugsspannung DC | ≤ 80% (Bemessungsspannung)V |
| Isolationswiderstand | ≥ 100mΩ (500VDC)MΩ*km |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MU331220– | EAN: 9004840905236 | Hersteller-Art.-Nr.: RUB3C5220 with test button, gold flas.
Produktinformation
S-Relay, Serie MU, Kompatibel mit MT331220–; mit hartvergoldeten Kontakten
Downloads
| Foto: Multimode-Relais, 3 Wechsler, 10A, 220VDC, 11-polig, htv |
| Maßbild: Multimode-Relais, 3 Wechsler, 10A, 220VDC, 11-polig, htv |
| Elektrische Lebensdauer der Kontakte 1) ohmsche Last 2) induktive Last Maximales Schaltvermögen 1) ohmsche Last |
| 3D-Daten (.stp): Multimode-Relais, 3 Wechsler, 10A, 220VDC, 11-polig, htv |
| Schaltbild: Multimode-Relais, 3 Wechsler, 10A, 220VDC, 11-polig, htv |
Suchbegriffe
Wechsler, Relay, Relais, MT331220, MR331220, RN300220, RN301220, RL200220, RL201220, vergoldet, hauchvergoldet, gold, vergoldete, Kontakte, Goldkontakt, htv
Häufig gestellte Fragen
Ist das Schrack MU331220– Steckrelais für 220VDC Anwendungen geeignet?
Ja, das Relais MU331220– ist explizit für eine 220VDC Spulenspannung ausgelegt. Es ist mit einem Spulenwiderstand von 29500 Ohm spezifiziert und stellt eine zuverlässige Lösung für entsprechende Gleichstrom-Steuerungen dar.
Welchen Vorteil bieten die hartvergoldeten Kontakte beim MU331220–?
Die hartvergoldeten Kontakte des Relais sorgen für eine verbesserte Korrosionsbeständigkeit und eine zuverlässigere Kontaktgabe bei kleineren Strömen oder in sensiblen Schaltumgebungen. Dies erhöht die Betriebssicherheit der gesamten Steuerungsanlage.
Wie viele Schaltkontakte besitzt das MU331220– Multimode-Relais?
Das Relais ist als 3-Wechsler-Ausführung konzipiert. Es verfügt somit über drei unabhängige Umschaltkontakte, die gleichzeitig angesteuert werden können, was eine hohe Flexibilität in der Verschaltung ermöglicht.
Wie wird das 11-polige Steckrelais MU331220– befestigt?
Das Relais der Serie MU ist für die Montage in entsprechende 11-polige Sockel konzipiert. Es lässt sich einfach stecken, was einen schnellen Austausch im Wartungsfall ohne aufwendiges Lösen von Drahtverbindungen erlaubt.
