Description
Über dieses Produkt
Das Multimode-Relais MU331024– von Schrack ist ein 11-poliges Steckrelais mit 3 Wechslern, das durch seine hartvergoldeten Kontakte eine hohe Kontaktsicherheit bietet. Es schaltet Bemessungsströme bis zu 10A bei einer Spulenspannung von 24VDC und besitzt ein Gehäusemaß von 36x36x70 mm. Das Relais ist für eine Umgebungstemperatur von -10°C bis 55°C ausgelegt und weist eine mechanische Lebensdauer von mindestens 10^7 Schaltspielen auf. Ausgestattet ist dieses Modell zusätzlich mit einer Prüftaste zur manuellen Funktionskontrolle. Das Relais kommt in der Elektro- und Haustechnik in Steuerungs- und Automatisierungssystemen zum Einsatz. Die Lieferzeit beträgt 1 bis 3 Werktage bei einer Bestellung über unseren Onlineshop. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kontaktbestückung: 3 Wechsler – für vielseitige Schaltvorgänge in Steuerstromkreisen
- Hartvergoldete Kontakte: Verbesserte Leitfähigkeit bei kleinen Strömen
- Integrierte Prüftaste: Ermöglicht die manuelle Überprüfung der Schaltfunktion ohne elektrische Ansteuerung
- Hohe Schaltleistung: Bis zu 2500VA bei ohmscher Last
- Kompakte Bauweise: 36x36x70 mm für platzsparende Montage in Schaltschränken
Anwendungsbereiche
- Automatisierungstechnik in industriellen Schaltschränken
- Signalverarbeitung in der Gebäudeleittechnik
- Trennung von Steuer- und Laststromkreisen in Elektroinstallationen
- Ansteuerung von Aktoren in Schaltanlagen
Technische Details
| EAN | 9004840905229 |
| Nettogewicht | 0,09kg/Stk |
| Bemessungsstrom [Ohmsche Last] | 10A |
| Optionales Zubehör | YMU78740– |
| Anfangskontaktwiderstand | ≤50mΩOhm |
| Hersteller | Schrack Technik GmbH |
| CAD-Symbol | K |
| Spulenwiderstand | 430Ω |
| Maximale Spannung | 110% (Bemessungsspannung)V |
| Bemessungsspannung [Ohmsche Last] | 250VAC / 30VDC |
| Zwischen Spule und Kontakten | 2500VAC/1minVAC |
| Elektrische Lebensdauer (Schaltspiele) | ≥ 10^5 Schaltspiele (1800 Schaltspiele/h) |
| Produktfamilie | MU |
| Schaltleistung [Ohmsche Last] | 2500VA / 300W |
| Verpackungseinheit | 1Stk |
| DC-Spule | 24V |
| BEST. NR. | MU331024 |
| VE | 160Stk |
| Abfallzeit [bei Nennspannung] | ≤ 20msms |
| Luftdruck | 86 – 106kPa |
| Luftfeuchtigkeit | 35% – 85% RH% |
| Vibrationsbeständigkeit | 10 – 55Hz |
| Mechanische Lebensdauer | ≥ 10^7 Schaltspiele (18000 Schaltspiele/h) |
| Schaltkontakte | 3 Wechsler |
| Max. Umgebungstemperatur | 55°C |
| Kontaktmaterial | Silber Legierung |
| Verlustleistung | 1,44W |
| Min. Umgebungstemperatur | -10°C |
| Abfallspannung DC | ≥ 10% (Bemessungsspannung) |
| Anzugszeit [bei Nennspannung] | ≤ 30msms |
| Zwischen geöffneten Kontakten | 1000VAC/1min |
| Anfängliche Durchschlagsfestigkeit | ## |
| Ausstattung | hartvergoldete Kontakte |
| HLief-Artikel Nummer | RUB3C5024 with test button, gold flas. |
| Schockfestigkeit | 10G |
| Zwischen benachbarten Kontakten | 2500VAC/1min |
| Spulendaten | ## |
| Zwischen Kontakt und Spule | 2500VAC/1min |
| LxBxH mm | 36x36x70 |
| Kontaktstrom | 10A |
| Anzugsspannung DC | ≤ 80% (Bemessungsspannung)V |
| Isolationswiderstand | ≥ 100mΩ (500VDC)MΩ*km |
| Vorteilscode CH | 5229-0011-32 |
| Nennspannung | 24V-DC |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MU331024– | EAN: 9004840905229 | Hersteller-Art.-Nr.: RUB3C5024 with test button, gold flas.
Produktinformation
S-Relay, Serie MU, Kompatibel mit MT331024–; mit hartvergoldeten Kontakten
Downloads

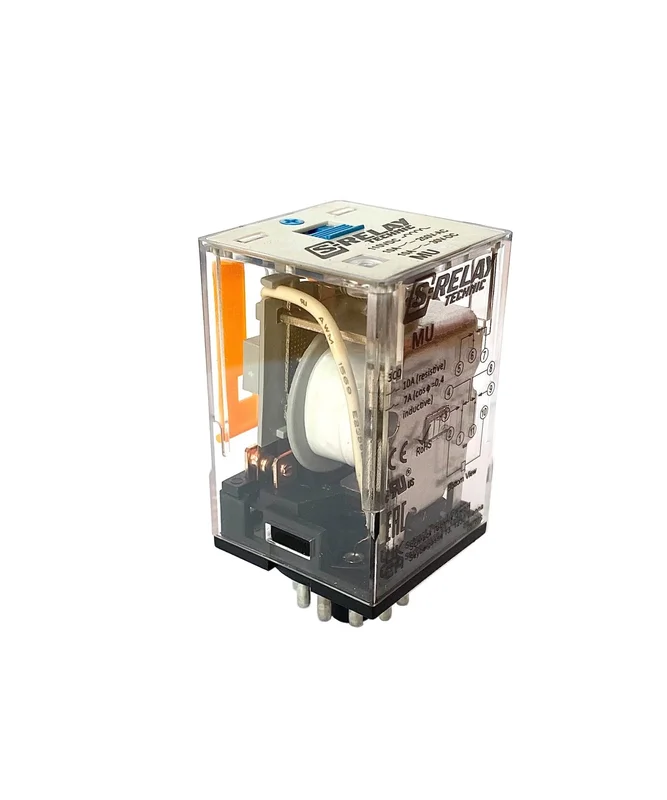

Foto: Multimode-Relais, 3 Wechsler, 10A, 24VDC, 11-polig, htv
Maßbild: Multimode-Relais, 3 Wechsler, 10A, 24VDC, 11-polig, htv
Elektrische Lebensdauer der Kontakte 1) ohmsche Last 2) induktive Last
Maximales Schaltvermögen 1) ohmsche Last
3D-Daten (.stp): Multimode-Relais, 3 Wechsler, 10A, 24VDC, 11-polig, htv
Schaltbild: Multimode-Relais, 3 Wechsler, 10A, 24VDC, 11-polig, htv
Suchbegriffe
Wechsler, Relay, Relais, MT331024, MR331024, RN300024, RN301024, RL200024, RL201024, vergoldet, hauchvergoldet, gold, vergoldete, Kontakte, Goldkontakt, htv
Häufig gestellte Fragen
Warum werden bei diesem Schrack Relais hartvergoldete Kontakte verwendet?
Die hartvergoldeten Kontakte beim MU331024– verbessern die Kontaktsicherheit, insbesondere bei der Schaltung von sehr kleinen Strömen oder in Umgebungen mit einer gewissen Korrosionsgefahr. Dies verhindert hohe Übergangswiderstände an den Schaltkontakten.
Ist das Schrack MU331024– kompatibel mit dem MT331024–?
Ja, das Multimode-Relais der Serie MU ist kompatibel zum Typ MT331024–. Es besitzt ebenfalls 3 Wechsler und 11 Pole, bietet jedoch durch die Goldauflage spezifische Vorteile für anspruchsvolle Schaltanwendungen.
Kann das MU331024 Relais manuell betätigt werden?
Ja, dieses Relais verfügt über eine integrierte Prüftaste. Damit lässt sich der Schaltzustand der Wechsler manuell testen, was die Fehlersuche und Inbetriebnahme in der Haustechnik wesentlich vereinfacht.
Wie hoch ist der Bemessungsstrom des 24VDC Multimode-Relais?
Das Multimode-Relais Schrack MU331024– ist für einen Bemessungsstrom von 10A bei ohmscher Last ausgelegt. Die Schaltleistung beträgt dabei 2500VA bei einer Nennspannung von 250VAC.
