Über dieses Produkt
Das Multimode-Relais MU328115– von Schrack ist ein 11-poliges Steckrelais mit 3 Wechslern und integrierter LED-Statusanzeige. Mit einer Bemessungsspannung von 115VAC und einem Bemessungsstrom von 10A ermöglicht dieses Relais der Serie MU präzise Schaltvorgänge in industriellen Steuerungen. Das Bauteil verfügt über Kontakte aus einer Silberlegierung und zeichnet sich durch eine mechanische Lebensdauer von mindestens 10^7 Schaltspielen aus. Die kompakten Abmessungen von 36x36x70 mm sowie eine Verlustleistung von 2,30W machen es zur funktionalen Komponente für Schaltschrankkonfigurationen. Es findet primär Einsatz in der Automatisierungstechnik sowie in komplexen Haustechnik-Steuerungen. Das Multimode-Relais ist innerhalb von 1 bis 3 Werktagen bei TELA lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kontaktkonfiguration: 3 Wechsler – ermöglicht flexible Schaltzustände für komplexe Stromkreise.
- Integrierte LED: Schnelle visuelle Statusüberprüfung der Relaisfunktion direkt am Gerät.
- Hohe Schaltleistung: Bis zu 2500VA bei ohmscher Last für zuverlässiges Schalten von Lastkreisen.
- Kompakte Bauweise: 11-poliges Design mit 36x36x70 mm für platzsparende Montage in Verteilerkästen.
Anwendungsbereiche
- Steuerung von Magnetventilen in der Gebäudeautomation.
- Signalverarbeitung in industriellen Prozesssteuerungen.
- Integration in Schaltschränke für die Anlagensteuerung.
- Schaltlogik innerhalb von Zeit- und Überwachungsrelais-Systemen.
Technische Details
| EAN | 9004840905205 |
| Nettogewicht | 0,09kg/Stk |
| Verlustleistung | 2,30W |
| Bemessungsstrom [Ohmsche Last] | 10A |
| Optionales Zubehör | YMU78740– |
| Anfangskontaktwiderstand | ≤50mΩOhm |
| Hersteller | Schrack Technik GmbH |
| CAD-Symbol | K |
| Abfallspannung AC | ≥ 30% (Bemessungsspannung) |
| Spulenwiderstand | 1250Ω |
| Maximale Spannung | 110% (Bemessungsspannung)V |
| Bemessungsspannung [Ohmsche Last] | 250VAC / 30VDC |
| Zwischen Spule und Kontakten | 2500VAC/1minVAC |
| Elektrische Lebensdauer (Schaltspiele) | ≥ 10^5 Schaltspiele (1800 Schaltspiele/h) |
| Produktfamilie | MU |
| Vorteilscode CH | 5205-0007-55 |
| Schaltleistung [Ohmsche Last] | 2500VA / 300W |
| Verpackungseinheit | 1Stk |
| VE | 160Stk |
| Ausstattung | LED |
| Abfallzeit [bei Nennspannung] | ≤ 20msms |
| Luftdruck | 86 – 106kPa |
| Luftfeuchtigkeit | 35% – 85% RH% |
| HLief-Artikel Nummer | RUB3C5615LT |
| Vibrationsbeständigkeit | 10 – 55Hz |
| Mechanische Lebensdauer | ≥ 10^7 Schaltspiele (18000 Schaltspiele/h) |
| Schaltkontakte | 3 Wechsler |
| Max. Umgebungstemperatur | 55°C |
| Nennspannung | 115V-AC |
| Kontaktmaterial | Silber Legierung |
| Min. Umgebungstemperatur | -10°C |
| Anzugsspannung AC | ≤ 80% (Bemessungsspannung)V |
| Anzugszeit [bei Nennspannung] | ≤ 30msms |
| Zwischen geöffneten Kontakten | 1000VAC/1min |
| Anfängliche Durchschlagsfestigkeit | ## |
| Schockfestigkeit | 10G |
| Zwischen benachbarten Kontakten | 2500VAC/1min |
| Spulendaten | ## |
| Zwischen Kontakt und Spule | 2500VAC/1min |
| BEST. NR. | MU328115 |
| LxBxH mm | 36x36x70 |
| Kontaktstrom | 10A |
| AC-Spule | 115VAC |
| Isolationswiderstand | ≥ 100mΩ (500VDC)MΩ*km |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MU328115– | EAN: 9004840905205 | Hersteller-Art.-Nr.: RUB3C5615LT
Downloads

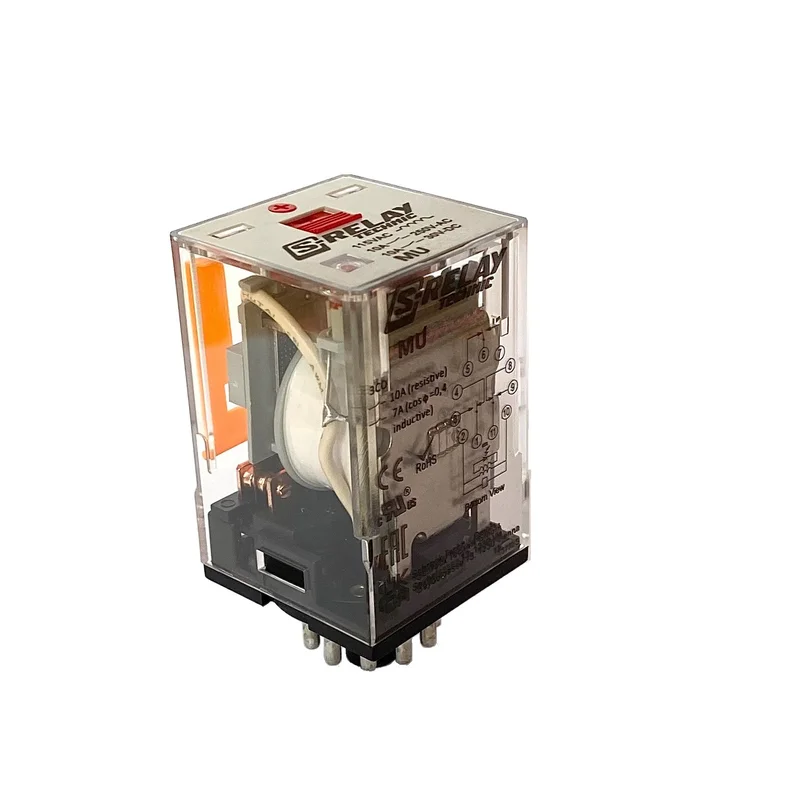

| Foto: Multimode-Relais, 3 Wechsler, 10A, 115VAC, 11-polig, mit LED |
