Description
Über dieses Produkt
Das Multimode-Relais MU326230– von Schrack ist ein 11-poliges Steckrelais mit 3 Wechslern und einem Bemessungsstrom von 10 A bei 230 V AC. Das Bauteil verfügt über einen integrierten Testbutton zur manuellen Schaltprüfung und ist für eine elektrische Lebensdauer von mindestens 10^5 Schaltspielen ausgelegt. Bei Abmessungen von 36 x 36 x 70 mm erreicht das Relais eine Schaltleistung von 2500 VA bei ohmscher Last. Der Einsatzbereich umfasst die industrielle Steuerungstechnik sowie die Automatisierung von Schaltvorgängen in Schaltanlagen. Die Lieferzeit beträgt 1 bis 3 Werktage. Das Multimode-Relais MU326230– können Sie jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kontaktbestückung: 3 Wechsler für flexible Schaltkonfigurationen.
- Bemessungsstrom: 10 A für zuverlässiges Schalten bei ohmscher Last.
- Spulenspannung: 230 V AC für den direkten Betrieb an Netzspannung.
- Integrierter Testbutton: Ermöglicht eine einfache manuelle Funktionskontrolle vor Ort.
- Bauform: 11-polige Ausführung, kompatibel mit gängigen Steck- und Printrelais-Sockeln.
Anwendungsbereiche
- Automatisierungstechnik zur Ansteuerung von Aktoren und Ventilen.
- Schaltschrankbau zur galvanischen Trennung von Stromkreisen.
- Gebäudetechnik für komplexe Schaltlogiken und Zeitsteuerungen.
Technische Details
| EAN | 9004840905182 |
| BEST. NR. | MU326230 |
| Nettogewicht | 0,09kg/Stk |
| Verlustleistung | 2,30W |
| Bemessungsstrom [Ohmsche Last] | 10A |
| HLief-Artikel Nummer | RUB3C5730 with test button |
| Optionales Zubehör | YMU78740– |
| Anfangskontaktwiderstand | ≤50mΩOhm |
| Hersteller | Schrack Technik GmbH |
| CAD-Symbol | K |
| Abfallspannung AC | ≥ 30% (Bemessungsspannung) |
| Vorteilscode CH | 5182-0006-52 |
| Maximale Spannung | 110% (Bemessungsspannung)V |
| Bemessungsspannung [Ohmsche Last] | 250VAC / 30VDC |
| Zwischen Spule und Kontakten | 2500VAC/1minVAC |
| Elektrische Lebensdauer (Schaltspiele) | ≥ 10^5 Schaltspiele (1800 Schaltspiele/h) |
| Produktfamilie | MU |
| Schaltleistung [Ohmsche Last] | 2500VA / 300W |
| Verpackungseinheit | 1Stk |
| VE | 160Stk |
| Abfallzeit [bei Nennspannung] | ≤ 20msms |
| Luftdruck | 86 – 106kPa |
| Luftfeuchtigkeit | 35% – 85% RH% |
| Vibrationsbeständigkeit | 10 – 55Hz |
| Mechanische Lebensdauer | ≥ 10^7 Schaltspiele (18000 Schaltspiele/h) |
| Schaltkontakte | 3 Wechsler |
| AC-Spule | 230VAC |
| Max. Umgebungstemperatur | 55°C |
| Kontaktmaterial | Silber Legierung |
| Min. Umgebungstemperatur | -10°C |
| Anzugsspannung AC | ≤ 80% (Bemessungsspannung)V |
| Anzugszeit [bei Nennspannung] | ≤ 30msms |
| Zwischen geöffneten Kontakten | 1000VAC/1min |
| Anfängliche Durchschlagsfestigkeit | ## |
| Nennspannung | 230V-AC |
| Schockfestigkeit | 10G |
| Zwischen benachbarten Kontakten | 2500VAC/1min |
| Spulendaten | ## |
| Zwischen Kontakt und Spule | 2500VAC/1min |
| Spulenwiderstand | 5900Ω |
| LxBxH mm | 36x36x70 |
| Kontaktstrom | 10A |
| Isolationswiderstand | ≥ 100mΩ (500VDC)MΩ*km |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MU326230– | EAN: 9004840905182 | Hersteller-Art.-Nr.: RUB3C5730 with test button
Downloads

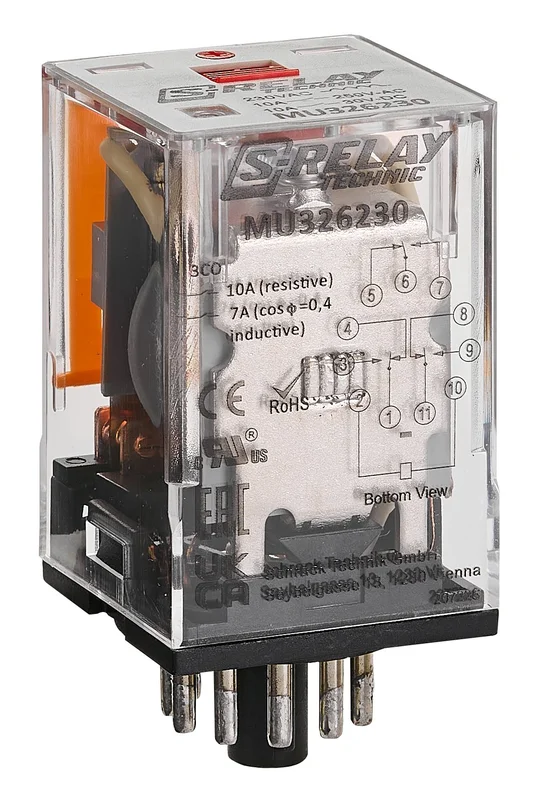

| Foto: Multimode-Relais, 3 Wechsler, 10A, 230VAC, 11-polig Foto: Multimode-Relais, 3 Wechsler, 10A, 230VAC, 11-polig Foto: Multimode-Relais, 3 Wechsler, 10A, 230VAC, 11-polig |
| Maßbild: Multimode-Relais, 3 Wechsler, 10A, 230VAC, 11-polig |
| Elektrische Lebensdauer der Kontakte 1) ohmsche Last 2) induktive Last Maximales Schaltvermögen 1) ohmsche Last |
| 3D-Daten (.stp): Multimode-Relais, 3 Wechsler, 10A, 230VAC, 11-polig |
| Schaltbild: Multimode-Relais, 3 Wechsler, 10A, 230VAC, 11-polig |
Suchbegriffe
Wechsler, Relay, Relais, MT326230, MR326230, MR306230, RN306220, RN305220, RL306220, RL305220
Häufig gestellte Fragen
Ist das Multimode-Relais MU326230– kompatibel mit dem MT326230–?
Ja, das Multimode-Relais der Serie MU ist direkt kompatibel zum Typ MT326230–. Es kann als Ersatz oder für Neuanlagen in entsprechenden Sockeln verbaut werden.
Kann das MU326230– Relais manuell getestet werden?
Ja, dieses Modell ist mit einem integrierten Testbutton ausgestattet. Dies erlaubt es Technikern, den Schaltzustand der 3 Wechsler ohne angelegte Steuerspannung manuell zu prüfen.
Welche maximale ohmsche Last kann mit diesem Schrack Relais geschaltet werden?
Das Relais ist für eine Schaltleistung von bis zu 2500 VA bei ohmscher Last ausgelegt. Der maximale Bemessungsstrom beträgt dabei 10 A.
Wie viele Schaltspiele erreicht das Schrack MU326230– Relais mechanisch?
Die mechanische Lebensdauer des Relais liegt bei mindestens 10^7 Schaltspielen. Das ermöglicht eine hohe Zuverlässigkeit bei einer Schaltfrequenz von bis zu 18000 Schaltspielen pro Stunde.
