Description
Über dieses Produkt
Das Multimode-Relais MU326115– von Schrack ist ein 11-poliges Steckrelais mit drei Wechslern für 115VAC Anwendungen. Das Bauteil verfügt über einen Bemessungsstrom von 10A bei 250VAC und nutzt Kontakte aus einer Silberlegierung. Mit Abmessungen von 36x36x70 mm und einem Spulenwiderstand von 1250 Ohm ist es für eine elektrische Lebensdauer von mindestens 10^5 Schaltspielen ausgelegt. Die integrierte Testtaste ermöglicht eine schnelle manuelle Funktionsprüfung in der Steuerungstechnik. Dieses Steckrelais der Serie MU ist innerhalb von 1 bis 3 Werktagen bei TELA lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kontaktkonfiguration: 3 Wechsler – flexible Schaltmöglichkeiten in einem Bauteil.
- Bemessungsstrom: 10A – geeignet für Standard-Schaltaufgaben bei 250VAC.
- Integrierte Testtaste: Manuelle Betätigung ohne elektrische Ansteuerung möglich.
- Lebensdauer: 10^7 mechanische Schaltspiele – sorgt für lange Wartungsintervalle.
- Spulenspannung: 115VAC – spezifisch ausgelegt für entsprechende Netz- oder Steuerstromkreise.
Anwendungsbereiche
- Steuerung von Schaltkreisen in der Industrieautomatisierung.
- Integration in Schaltschränken zur Signalverarbeitung.
- Aufbau von logischen Verknüpfungen in elektrischen Anlagen.
- Nachrüstung oder Ersatz in bestehenden Steckrelais-Systemen der Serie MU.
Technische Details
| EAN | 9004840905175 |
| Nettogewicht | 0,09kg/Stk |
| Verlustleistung | 2,30W |
| Bemessungsstrom [Ohmsche Last] | 10A |
| Optionales Zubehör | YMU78740– |
| Anfangskontaktwiderstand | ≤50mΩOhm |
| Hersteller | Schrack Technik GmbH |
| CAD-Symbol | K |
| Abfallspannung AC | ≥ 30% (Bemessungsspannung) |
| Spulenwiderstand | 1250Ω |
| BEST. NR. | MU326115 |
| Maximale Spannung | 110% (Bemessungsspannung)V |
| Bemessungsspannung [Ohmsche Last] | 250VAC / 30VDC |
| Zwischen Spule und Kontakten | 2500VAC/1minVAC |
| Elektrische Lebensdauer (Schaltspiele) | ≥ 10^5 Schaltspiele (1800 Schaltspiele/h) |
| Produktfamilie | MU |
| HLief-Artikel Nummer | RUB3C5615 with test button |
| Schaltleistung [Ohmsche Last] | 2500VA / 300W |
| Verpackungseinheit | 1Stk |
| Vorteilscode CH | 5175-0007-55 |
| VE | 160Stk |
| Abfallzeit [bei Nennspannung] | ≤ 20msms |
| Luftdruck | 86 – 106kPa |
| Luftfeuchtigkeit | 35% – 85% RH% |
| Vibrationsbeständigkeit | 10 – 55Hz |
| Mechanische Lebensdauer | ≥ 10^7 Schaltspiele (18000 Schaltspiele/h) |
| Schaltkontakte | 3 Wechsler |
| Max. Umgebungstemperatur | 55°C |
| Nennspannung | 115V-AC |
| Kontaktmaterial | Silber Legierung |
| Min. Umgebungstemperatur | -10°C |
| Anzugsspannung AC | ≤ 80% (Bemessungsspannung)V |
| Anzugszeit [bei Nennspannung] | ≤ 30msms |
| Zwischen geöffneten Kontakten | 1000VAC/1min |
| Anfängliche Durchschlagsfestigkeit | ## |
| Schockfestigkeit | 10G |
| Zwischen benachbarten Kontakten | 2500VAC/1min |
| Spulendaten | ## |
| Zwischen Kontakt und Spule | 2500VAC/1min |
| LxBxH mm | 36x36x70 |
| Kontaktstrom | 10A |
| AC-Spule | 115VAC |
| Isolationswiderstand | ≥ 100mΩ (500VDC)MΩ*km |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MU326115– | EAN: 9004840905175 | Hersteller-Art.-Nr.: RUB3C5615 with test button
Downloads

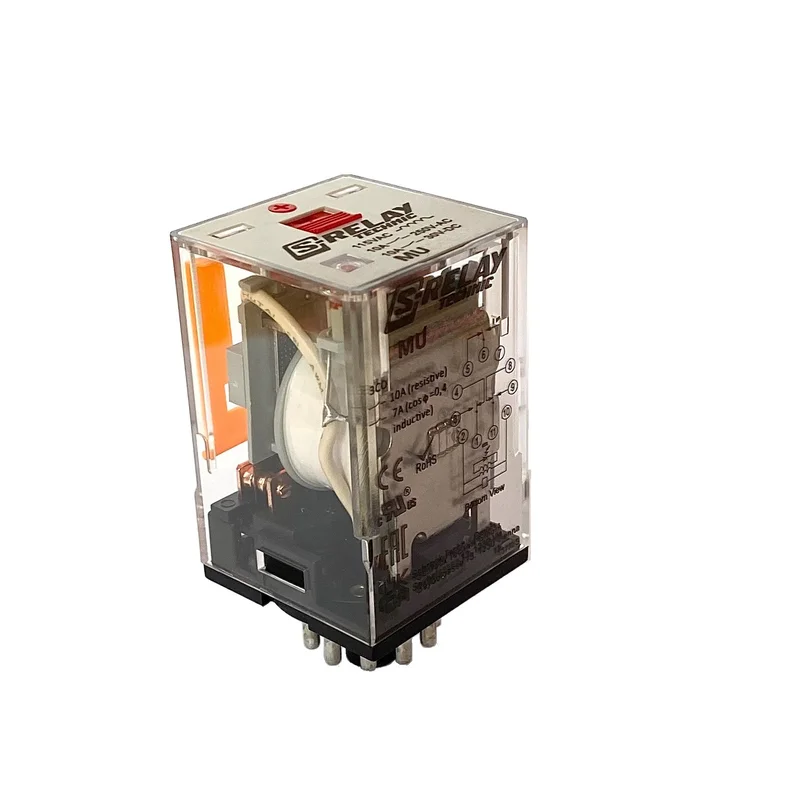

| Foto: Multimode-Relais, 3 Wechsler, 10A, 115VAC, 11-polig |
| Maßbild: Multimode-Relais, 3 Wechsler, 10A, 115VAC, 11-polig |
| Elektrische Lebensdauer der Kontakte 1) ohmsche Last 2) induktive Last Maximales Schaltvermögen 1) ohmsche Last |
| 3D-Daten (.stp): Multimode-Relais, 3 Wechsler, 10A, 115VAC, 11-polig |
| Schaltbild: Multimode-Relais, 3 Wechsler, 10A, 115VAC, 11-polig |
Suchbegriffe
Wechsler, Relay, Relais, MT326115, MR326115, RN306110, RN305110, RL306110, RL305110
Häufig gestellte Fragen
Ist das Schrack Multimode-Relais MU326115– kompatibel mit dem MT326115–?
Ja, das Modell MU326115– ist explizit als kompatibel zur MT326115– Serie ausgewiesen. Es lässt sich als Ersatz oder Erweiterung innerhalb der bestehenden MU-Relais-Familie einsetzen.
Welche Schaltleistung bietet das Schrack Relais mit 3 Wechslern?
Das Relais bietet eine Schaltleistung von 2500VA bei einer ohmschen Last. Es ist für einen Bemessungsstrom von 10A bei einer Spannung von 250VAC ausgelegt.
Verfügt das 11-polige Steckrelais über eine manuelle Testfunktion?
Ja, dieses Modell (Hersteller-Art.-Nr. RUB3C5615) ist mit einer integrierten Testtaste ausgestattet. Diese ermöglicht es, die Schaltkontakte manuell zu betätigen, um Steuerkreise ohne elektrische Ansteuerung zu prüfen.
Welche Umgebungstemperaturen sind für den Betrieb des Relais zulässig?
Das Multimode-Relais MU326115– ist für einen Betriebstemperaturbereich von -10°C bis maximal 55°C spezifiziert. Dies stellt einen zuverlässigen Einsatz in typischen Innenraumumgebungen sicher.
