Description
Über dieses Produkt

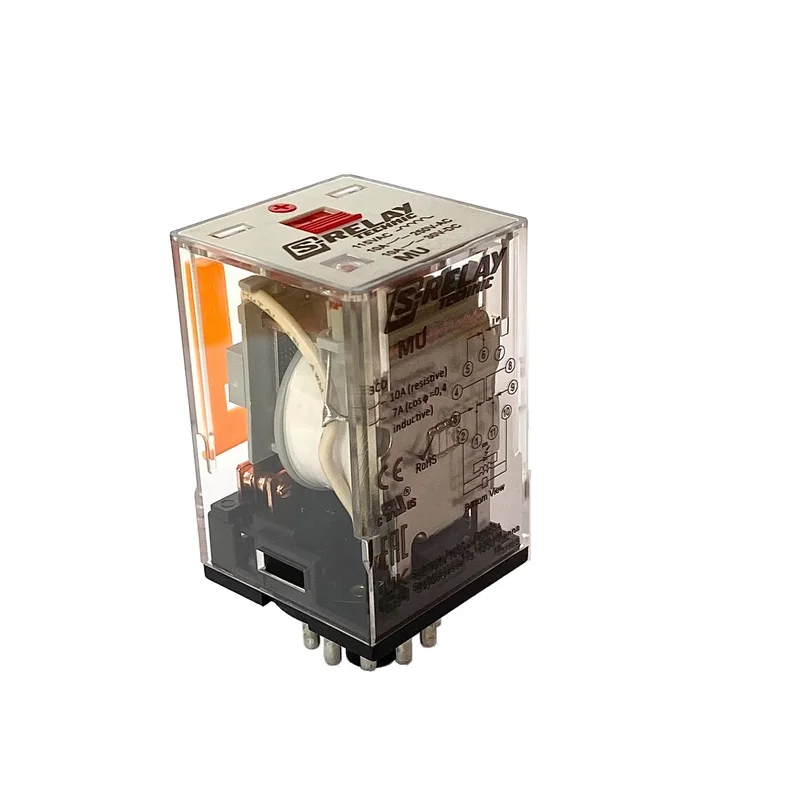

Das Multimode-Relais MU326024 von Schrack ist ein 11-poliges Steckrelais mit 3 Wechslern für den Einsatz in der professionellen Elektrotechnik. Dieses Relais für 24VAC-Spulenspannung schaltet ohmsche Lasten bis zu 10A bei einer Schaltleistung von 2500VA. Das Gehäuse misst 36x36x70 mm und ist mit einem integrierten Testbutton zur manuellen Funktionsprüfung ausgestattet. Das Bauteil findet Anwendung in Steuerungsanlagen, Schaltschränken sowie der Automatisierungstechnik, wo eine zuverlässige Signalverarbeitung erforderlich ist. Das Multimode-Relais ist bei TELA innerhalb von 1 bis 3 Werktagen lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 3 Wechsler-Kontakte: Ermöglicht die gleichzeitige Ansteuerung von drei unabhängigen Stromkreisen.
- Testbutton vorhanden: Erlaubt das manuelle Schalten der Kontakte zu Wartungs- und Prüfzwecken.
- 10A Schaltstrom: Bietet hohe Belastbarkeit bei ohmschen Lasten bis 2500VA.
- 11-poliger Anschluss: Standardisierte Bauweise für eine schnelle Montage auf kompatiblen Relaissockeln.
Anwendungsbereiche
- Steuerungstechnik in Schaltschränken für industrielle Automatisierung.
- Gebäudeleittechnik zur Schaltung von Licht- und Lüftungssteuerungen.
- Erweiterung von Steuersignalen in komplexen Anlagen mit 24V-AC-Logik.
Technische Details
| EAN | 9004840905151 |
| Nettogewicht | 0,09kg/Stk |
| Verlustleistung | 2,30W |
| Bemessungsstrom [Ohmsche Last] | 10A |
| Optionales Zubehör | YMU78740– |
| Anfangskontaktwiderstand | ≤50mΩOhm |
| Hersteller | Schrack Technik GmbH |
| CAD-Symbol | K |
| Abfallspannung AC | ≥ 30% (Bemessungsspannung) |
| Maximale Spannung | 110% (Bemessungsspannung)V |
| Bemessungsspannung [Ohmsche Last] | 250VAC / 30VDC |
| Zwischen Spule und Kontakten | 2500VAC/1minVAC |
| Elektrische Lebensdauer (Schaltspiele) | ≥ 10^5 Schaltspiele (1800 Schaltspiele/h) |
| Produktfamilie | MU |
| Nennspannung | 24V-AC |
| Schaltleistung [Ohmsche Last] | 2500VA / 300W |
| Verpackungseinheit | 1Stk |
| VE | 160Stk |
| Abfallzeit [bei Nennspannung] | ≤ 20msms |
| Luftdruck | 86 – 106kPa |
| HLief-Artikel Nummer | RUB3C5524 with test button |
| Luftfeuchtigkeit | 35% – 85% RH% |
| Vibrationsbeständigkeit | 10 – 55Hz |
| AC-Spule | 24VAC |
| Mechanische Lebensdauer | ≥ 10^7 Schaltspiele (18000 Schaltspiele/h) |
| Schaltkontakte | 3 Wechsler |
| Max. Umgebungstemperatur | 55°C |
| Kontaktmaterial | Silber Legierung |
| Min. Umgebungstemperatur | -10°C |
| Anzugsspannung AC | ≤ 80% (Bemessungsspannung)V |
| Vorteilscode CH | 5151-0007-20 |
| Anzugszeit [bei Nennspannung] | ≤ 30msms |
| Zwischen geöffneten Kontakten | 1000VAC/1min |
| Anfängliche Durchschlagsfestigkeit | ## |
| BEST. NR. | MU326024 |
| Schockfestigkeit | 10G |
| Zwischen benachbarten Kontakten | 2500VAC/1min |
| Spulendaten | ## |
| Zwischen Kontakt und Spule | 2500VAC/1min |
| LxBxH mm | 36x36x70 |
| Kontaktstrom | 10A |
| Spulenwiderstand | 62,5Ω |
| Isolationswiderstand | ≥ 100mΩ (500VDC)MΩ*km |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MU326024– | EAN: 9004840905151 | Hersteller-Art.-Nr.: RUB3C5524 with test button
Downloads
| Maßbild: Multimode-Relais, 3 Wechsler, 10A, 24VAC, 11-polig |
| Elektrische Lebensdauer der Kontakte 1) ohmsche Last 2) induktive Last Maximales Schaltvermögen 1) ohmsche Last |
| Foto: Multimode-Relais, 3 Wechsler, 10A, 24VAC, 11-polig |
| 3D-Daten (.stp): Multimode-Relais, 3 Wechsler, 10A, 24VAC, 11-polig |
| Schaltbild: Multimode-Relais, 3 Wechsler, 10A, 24VAC, 11-polig |
Suchbegriffe
Wechsler, Relay, Relais, MT326024, MR326024, RN306024, RN305024, RL306024, RL305024
Häufig gestellte Fragen
Wofür ist der Testbutton am Schrack Relais MU326024 geeignet?
Der integrierte Testbutton dient dazu, die Relaiskontakte manuell zu schalten, ohne dass eine elektrische Ansteuerung über die Spule erforderlich ist. Dies erleichtert die Prüfung von Schaltkreisen und die Fehlersuche bei Wartungsarbeiten an Anlagen.
Ist das MU326024 mit dem MT326024 kompatibel?
Ja, das Multimode-Relais MU326024 ist als kompatibles Ersatzteil für das Modell MT326024 konzipiert. Es erfüllt dieselben Anforderungen hinsichtlich der 11-poligen Bauweise und der elektrischen Schaltcharakteristik.
Welche Schaltleistung bietet das 11-polige Multimode-Relais?
Bei einer ohmschen Last von 250VAC beträgt die maximale Schaltleistung des MU326024 2500VA. Das Relais ist für einen Bemessungsstrom von 10A ausgelegt und verfügt über drei Wechsler-Kontakte.
Wie hoch ist die mechanische Lebensdauer dieses 24V-AC Relais?
Die mechanische Lebensdauer des Schrack Steckrelais MU326024 liegt bei mindestens 10^7 Schaltspielen. Bei einer Betriebsfrequenz von 18000 Schaltspielen pro Stunde ist es für eine hohe Schaltanzahl in industriellen Anwendungen ausgelegt.
