Description
Über dieses Produkt
Das Schrack Multimode-Relais MU321220 mit 3 Wechslern und 10A Schaltstrom ist für eine Nennspannung von 220VDC ausgelegt. Das 11-polige Steckrelais besitzt ein Gehäusemaß von 36x36x70 mm und ist mit einem Test-Button zur manuellen Prüfung der Schaltfunktion ausgestattet. Die elektrischen Kontakte bestehen aus einer Silberlegierung und ermöglichen eine Schaltleistung von 2500VA bei ohmscher Last. Dieses Bauteil aus der S-Relay Serie MU dient der präzisen Steuerung von Stromkreisen in industriellen Schaltschränken und Automatisierungslösungen. Das Relais ist innerhalb von 1 bis 3 Werktagen bei TELA verfügbar und kann direkt online bestellt werden. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kontaktkonfiguration: 3 Wechsler – flexible Umschaltmöglichkeiten für komplexe Steuerungen.
- Nennspannung: 220VDC – für spezifische Gleichstromanwendungen im industriellen Bereich.
- Integrierter Test-Button – ermöglicht eine schnelle manuelle Überprüfung der Schaltkontakte vor Ort.
- Robuste Ausführung: 10A Bemessungsstrom – ausgelegt auf hohe Schaltzyklen von mindestens 10^5 Schaltspielen.
Anwendungsbereiche
- Steuerung von Magnetventilen in DC-Netzwerken.
- Signalübertragung in der Automatisierungstechnik.
- Installation in Schaltschränken zur Lastschaltung.
- Ersatz für MT321220 Relais in bestehenden Anlagen.
Technische Details
| EAN | 9004840905090 |
| Nettogewicht | 0,09kg/Stk |
| Bemessungsstrom [Ohmsche Last] | 10A |
| Optionales Zubehör | YMU78740– |
| Anfangskontaktwiderstand | ≤50mΩOhm |
| Hersteller | Schrack Technik GmbH |
| CAD-Symbol | K |
| Maximale Spannung | 110% (Bemessungsspannung)V |
| Bemessungsspannung [Ohmsche Last] | 250VAC / 30VDC |
| Zwischen Spule und Kontakten | 2500VAC/1minVAC |
| Vorteilscode CH | 5090-0008-58 |
| Elektrische Lebensdauer (Schaltspiele) | ≥ 10^5 Schaltspiele (1800 Schaltspiele/h) |
| Produktfamilie | MU |
| BEST. NR. | MU321220 |
| Nennspannung | 220VDC |
| Schaltleistung [Ohmsche Last] | 2500VA / 300W |
| Verpackungseinheit | 1Stk |
| VE | 160Stk |
| Abfallzeit [bei Nennspannung] | ≤ 20msms |
| Luftdruck | 86 – 106kPa |
| Luftfeuchtigkeit | 35% – 85% RH% |
| Vibrationsbeständigkeit | 10 – 55Hz |
| Mechanische Lebensdauer | ≥ 10^7 Schaltspiele (18000 Schaltspiele/h) |
| Schaltkontakte | 3 Wechsler |
| HLief-Artikel Nummer | RUB3C5220 with test button |
| Max. Umgebungstemperatur | 55°C |
| DC-Spule | 220V |
| Kontaktmaterial | Silber Legierung |
| Verlustleistung | 1,44W |
| Min. Umgebungstemperatur | -10°C |
| Abfallspannung DC | ≥ 10% (Bemessungsspannung) |
| Anzugszeit [bei Nennspannung] | ≤ 30msms |
| Zwischen geöffneten Kontakten | 1000VAC/1min |
| Anfängliche Durchschlagsfestigkeit | ## |
| Schockfestigkeit | 10G |
| Spulenwiderstand | 29500Ω |
| Zwischen benachbarten Kontakten | 2500VAC/1min |
| Spulendaten | ## |
| Zwischen Kontakt und Spule | 2500VAC/1min |
| LxBxH mm | 36x36x70 |
| Kontaktstrom | 10A |
| Anzugsspannung DC | ≤ 80% (Bemessungsspannung)V |
| Isolationswiderstand | ≥ 100mΩ (500VDC)MΩ*km |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MU321220– | EAN: 9004840905090 | Hersteller-Art.-Nr.: RUB3C5220 with test button
Downloads

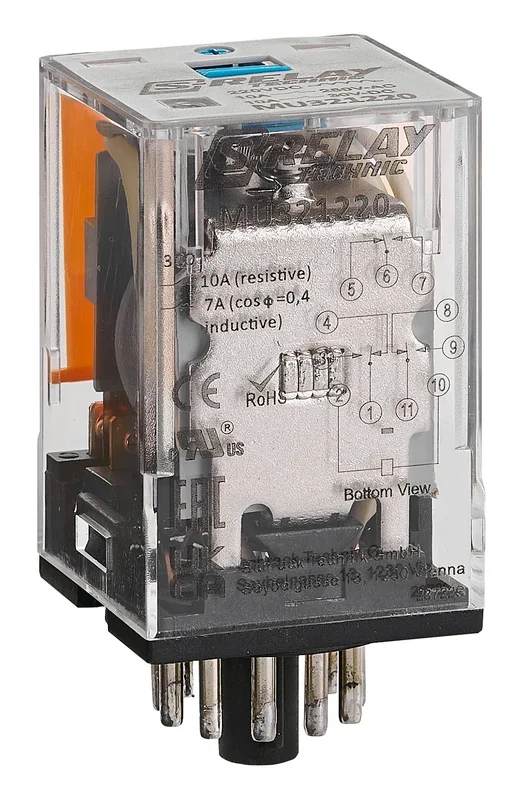

| Foto: Multimode-Relais, 3 Wechsler, 10A, 220VDC, 11-polig Foto: Multimode-Relais, 3 Wechsler, 10A, 220VDC, 11-polig Foto: Multimode-Relais, 3 Wechsler, 10A, 220VDC, 11-polig |
| Maßbild: Multimode-Relais, 3 Wechsler, 10A, 220VDC, 11-polig |
| Elektrische Lebensdauer der Kontakte 1) ohmsche Last 2) induktive Last Maximales Schaltvermögen 1) ohmsche Last |
| 3D-Daten (.stp): Multimode-Relais, 3 Wechsler, 10A, 220VDC, 11-polig |
| Schaltbild: Multimode-Relais, 3 Wechsler, 10A, 220VDC, 11-polig |
Suchbegriffe
Wechsler, Relay, Relais, MT321220, MR321220, RN300220, RN301220, RL300220, RL301220
Häufig gestellte Fragen
Ist das Schrack MU321220 kompatibel mit MT321220 Relais?
Ja, das Multimode-Relais MU321220 ist voll kompatibel mit dem Typ MT321220. Es kann als direkter Ersatz in bestehenden Systemen verwendet werden, sofern die Anforderungen an die 220VDC Spulenspannung übereinstimmen.
Welche Funktion hat der Test-Button bei diesem Schrack Relais?
Der Test-Button am Schrack RUB3C5220 ermöglicht das manuelle Schließen der Kontakte ohne Anlegen der Spulenspannung. Dies vereinfacht die Fehlersuche und das Testen der angeschlossenen Lasten bei Wartungsarbeiten.
Kann das Relais auch bei 250VAC eingesetzt werden?
Die Bemessungsspannung für die Schaltkontakte liegt bei 250VAC / 30VDC. Die Spule selbst ist jedoch für 220VDC ausgelegt, daher ist dieses spezifische Modell für den Betrieb in Gleichstrom-Steuerkreisen vorgesehen.
Wie viele Schaltzyklen erreicht das MU321220 Relais?
Das Relais bietet eine elektrische Lebensdauer von mindestens 10^5 Schaltspielen bei einer Frequenz von 1800 Schaltspielen pro Stunde. Die mechanische Lebensdauer beträgt bei Nennbetrieb bis zu 10^7 Schaltspiele.
