Über dieses Produkt

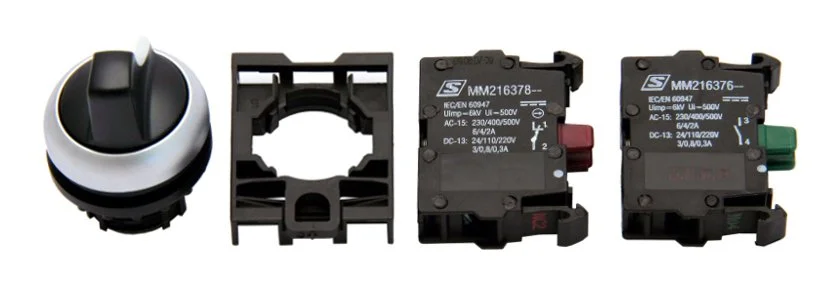

Das Knebelschalter SET von Schrack bietet als 3-stufiger Wahlschalter eine zuverlässige Steuerung mit rastender Funktion in 60° Schritten. Dieses Befehlsgerät verfügt über eine Konfiguration von 1 Schließer (1S) sowie 1 Öffner (1Ö) und zeichnet sich durch die Schutzart IP66 aus. Die robuste Konstruktion in schwarz/hellgrau ist für Umgebungstemperaturen von -25°C bis +70°C ausgelegt. Das Komplett-Set ist für den Einsatz in industriellen Anlagen und Schaltschränken konzipiert. Die Lieferung erfolgt innerhalb von 1 bis 3 Werktagen, wenn Sie dieses Knebelschalter SET bei TELA kaufen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Ausführung: Rastend I-0-II für klare Schaltzustände
- Schutzart: IP66 bietet Schutz gegen Staub und starkes Strahlwasser
- Kontaktbestückung: 1 Schließer und 1 Öffner für flexible Schaltaufgaben
- Mechanische Lebensdauer: 100.000 Schaltspiele gewährleisten eine lange Betriebsdauer
- Anschluss: Kompatibel mit Leiterquerschnitten von 0,5 bis 2,5 mm²
Anwendungsbereiche
- Steuerung von Motoren in 3-Stellungs-Applikationen
- Manuelle Anwahl von Betriebsmodi in Maschinensteuerungen
- Signalumschaltung in industriellen Schaltanlagen
- Einbau in Schaltschrankfronten unter anspruchsvollen Umgebungsbedingungen
Technische Details
| EAN | 9004840614565 |
| BEST. NR. | MM900013 |
| Schockfestigkeit | 30G |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| CAD-external terminals | 1 |
| Nettogewicht | 0,03kg/Stk |
| Hersteller | Schrack |
| Type Nr. | M22-SET |
| CAD-Symbol | S |
| Lebensdauer, mechanisch | 100000 Schaltspiele |
| Bedienelement | Knebel |
| Verpackungseinheit | 1Stk |
| VE | 350Stk |
| Norm | IEC EN 60947; VDE 0660 |
| Anzugsdrehmoment | 0,30Nm |
| Anschlussquerschnitt, eindrähtig | 0,75 – 2,5mm² |
| Farbe | schwarz/hellgrau |
| Einbaulage | beliebig |
| Serie | MM-SET |
| Betätigungsfrequenz | < 2000 Schaltspiele |
| Beleuchtung | Nein |
| Schutzart | IP66 |
| Ausführung | rastend; I-0-II |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| HLief-Artikel Nummer | 131610 |
| Anschlussquerschnitt, mehrdrätig | 0,5 – 2,5mm² |
| Bauform | Knebelschalter |
| LxBxH mm | 0x0x0 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM900013– | EAN: 9004840614565 | Hersteller-Art.-Nr.: 131610
Downloads
| CAD Zeichnung: Knebelschalter SET, 3 Schaltstellen, rastend 60°, 1S, 1Ö |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Knebelschalter SET, 3 Schaltstellen, rastend 60°, 1S, 1Ö |
| Katalogseite: Knebelschalter SET, 3 Schaltstellen, rastend 60°, 1S, 1Ö |
| Maßbild: Knebelschalter SET, 3 Schaltstellen, rastend 60°, 1S, 1Ö |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte, Taster, Zentralbefestigung
Häufig gestellte Fragen
Was bedeutet die rastende Ausführung I-0-II bei diesem Schnebelschalter?
Die rastende Ausführung I-0-II bedeutet, dass der Knebel in den drei Positionen mechanisch einrastet. Er verbleibt nach dem Drehen in der gewählten Stellung, bis er manuell wieder in eine andere Schaltposition bewegt wird.
Ist das Schrack Knebelschalter SET für den Außeneinsatz geeignet?
Dank der Schutzart IP66 ist das Gerät staubdicht und gegen starkes Strahlwasser geschützt. Damit ist der Einsatz in industriellen Umgebungen oder geschützten Außenbereichen, in denen Wasserbelastung auftreten kann, problemlos möglich.
Welche Kontaktkonfiguration besitzt das Schrack MM-SET?
Dieses Knebelschalter-Set ist mit einem Schließerkontakt (1S) und einem Öffnerkontakt (1Ö) ausgestattet. Dies ermöglicht die direkte Ansteuerung von zwei verschiedenen Stromkreisen oder Signalwegen je nach Schalterstellung.
Wie erfolgt die Montage des Befehlsgerätes in der Schaltschranktür?
Der Knebelschalter ist für die Standard-Zentralbefestigung ausgelegt, die eine einfache und schnelle Montage ermöglicht. Durch die kompakte Bauform kann der Schalter flexibel in jeder Einbaulage in Schalttafeln oder Gehäusen installiert werden.
