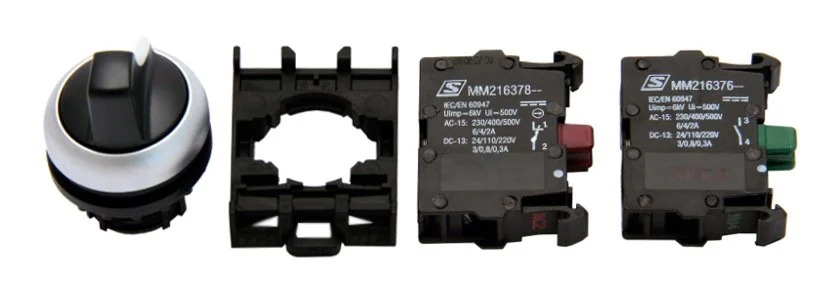

Das Knebelschalter SET von Schrack bietet zwei rastende Schaltstellen mit 60° Drehwinkel sowie eine 1S und 1Ö Kontaktkonfiguration. Das robuste Befehlsgerät der Serie MM-SET ist für eine Umgebungstemperatur von -25 °C bis +70 °C ausgelegt und erfüllt mit Schutzart IP66 höchste Anforderungen an den Schutz gegen Staub und Strahlwasser. Mit einem Anschlussquerschnitt für eindrähtige Leiter von 0,75 bis 2,5 mm² ermöglicht das Set eine flexible Installation in verschiedenen industriellen Schaltanlagen. Die Bedienung erfolgt über den griffigen schwarzen Knebel mit hellgrauem Rahmen, der eine präzise Steuerung von 0-I Schaltvorgängen erlaubt. Dieser Knebelschalter wird innerhalb von 1 bis 3 Werktagen direkt zu Ihnen geliefert. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schutzart IP66: Schutz gegen Staub und starkes Strahlwasser für den Einsatz in anspruchsvollen Umgebungen.
- Rastende Schaltfunktion: Der Knebel verharrt stabil in der 0-I Position für eine zuverlässige Steuerung.
- Kontakte 1S/1Ö: Ein Schließer und ein Öffner ermöglichen die direkte Integration in gängige Steuerungsschaltkreise.
- Großer Temperaturbereich: Zuverlässige Funktion bei Umgebungstemperaturen von -25 °C bis +70 °C.
- Mechanische Lebensdauer: Ausgelegt für 100.000 Schaltspiele für eine hohe Betriebssicherheit.
Anwendungsbereiche
- Einbau in Schaltschränke und Steuerpulte der Industrietechnik.
- Manuelle Befehlsgabe für Maschinen und Anlagen in der Produktion.
- Einsatz in Bereichen mit hoher Feuchtigkeit oder Staubbelastung dank hoher Schutzklasse.
Technische Details
| EAN | 9004840614558 |
| Schockfestigkeit | 30G |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| CAD-external terminals | 1 |
| Nettogewicht | 0,03kg/Stk |
| BEST. NR. | MM900012 |
| Hersteller | Schrack |
| Type Nr. | M22-SET |
| CAD-Symbol | S |
| Lebensdauer, mechanisch | 100000 Schaltspiele |
| Bedienelement | Knebel |
| Verpackungseinheit | 1Stk |
| Norm | IEC EN 60947; VDE 0660 |
| Anzugsdrehmoment | 0,30Nm |
| Anschlussquerschnitt, eindrähtig | 0,75 – 2,5mm² |
| Farbe | schwarz/hellgrau |
| Einbaulage | beliebig |
| Serie | MM-SET |
| Betätigungsfrequenz | < 2000 Schaltspiele |
| Beleuchtung | Nein |
| Schutzart | IP66 |
| Ausführung | rastend; 0-I |
| VE | 280Stk |
| HLief-Artikel Nummer | 131609 |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| Anschlussquerschnitt, mehrdrätig | 0,5 – 2,5mm² |
| Bauform | Knebelschalter |
| LxBxH mm | 0x0x0 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM900012– | EAN: 9004840614558 | Hersteller-Art.-Nr.: 131609
Downloads
| CAD Zeichnung: Knebelschalter SET, 2 Schaltstellen, rastend 60°, 1S, 1Ö |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Knebelschalter SET, 2 Schaltstellen, rastend 60°, 1S, 1Ö |
| Katalogseite: Knebelschalter SET, 2 Schaltstellen, rastend 60°, 1S, 1Ö |
| Maßbild: Knebelschalter SET, 2 Schaltstellen, rastend 60°, 1S, 1Ö |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte, Taster, Zentralbefestigung
Häufig gestellte Fragen
Was bedeutet die rastende Funktion beim Schrack Knebelschalter SET?
Die rastende Ausführung des Schrack Knebelschalters bedeutet, dass der Schalter nach der Betätigung in der gewählten Position (0 oder I) mechanisch einrastet. Er kehrt nicht von selbst in die Ausgangslage zurück, was für dauerhafte Schaltzustände in der Industrietechnik notwendig ist.
Kann das Schrack Knebelschalter SET bei 60 Grad im Außenbereich eingesetzt werden?
Das Schrack Knebelschalter SET besitzt die Schutzart IP66, was es staubdicht und gegen starkes Strahlwasser geschützt macht. Es ist für einen Umgebungstemperaturbereich von -25 °C bis +70 °C ausgelegt und somit robust genug für anspruchsvolle Außen- oder Industrieanwendungen.
Wie erfolgt der Anschluss des Schrack Knebelschalters?
Der Knebelschalter ist für eindrähtige Leitungen mit einem Querschnitt von 0,75 mm² bis 2,5 mm² und für mehrdrähtige Leitungen von 0,5 mm² bis 2,5 mm² geeignet. Dank der 1S (Schließer) und 1Ö (Öffner) Konfiguration lässt er sich einfach in bestehende Befehls- und Meldekreise integrieren.
Welche Abmessungen hat der Schrack Knebelschalter MM900012?
Das Knebelschalter SET ist als Komplettset mit Zentralbefestigung konzipiert und auf eine Standard-Einbauöffnung optimiert. Die mechanische Konstruktion ist platzsparend und für eine beliebige Einbaulage ausgelegt, was die Montage in Schaltschränken erleichtert.
