Description
Über dieses Produkt

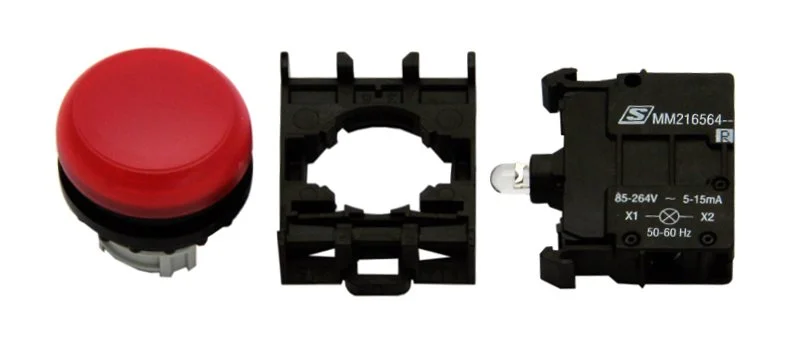

Der Leuchtmelder SET flach rot 230V von Schrack ist ein kompaktes Befehls- und Meldegerät für die visuelle Zustandsanzeige in elektrischen Anlagen. Das Gerät ist für eine Spannung von 230V ausgelegt und verfügt über eine flache Ausführung, die eine platzsparende Integration ermöglicht. Mit der Schutzart IP65 ist dieser Leuchtmelder gegen das Eindringen von Staub und Strahlwasser geschützt und bietet einen Umgebungstemperaturbereich von -25°C bis +70°C. Dank der robusten Bauform eignet sich das Set für den Einsatz in Schaltschränken und an Steuerpulten. Das Schrack Leuchtmelder SET ist in 1 bis 3 Werktagen versandbereit und kann bequem online bei TELA gekauft werden. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bauform: Flache Ausführung für ein bündiges Erscheinungsbild und einfache Handhabung.
- Schutzart: IP65-Zertifizierung für zuverlässigen Schutz gegen Staub und Feuchtigkeit im industriellen Einsatz.
- Betriebsspannung: Konzipiert für 230V Wechselspannung für den direkten Anschluss an gängige Stromkreise.
- Temperaturbereich: Einsatzfähig in einem Bereich von -25°C bis +70°C für anspruchsvolle Umgebungen.
- Installation: Flexible Montage durch Zentralbefestigung und Anschlussquerschnitte von 0,5 bis 1,5mm².
Anwendungsbereiche
- Statusanzeige in Industriesteuerungen und Schaltschrankbau.
- Visualisierung von Betriebszuständen an Maschinen und Anlagen.
- Signalgebung in Steuerpulten und Gebäudeleittechnik.
- Integration in Befehls- und Meldegerätekombinationen.
Technische Details
| EAN | 9004840614497 |
| Bemessungsisolationsspannung [Ui] | 250V |
| Verlustleistung | 0,33W |
| Anschlussquerschnitt, mehrdrätig | 0,5 – 1,5mm² |
| Schockfestigkeit | 30G |
| LxBxH mm | 63x30x41 |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| HLief-Artikel Nummer | 131603 |
| CAD-external terminals | 1 |
| Anschlussquerschnitt, eindrähtig | 0,5 – 1,5mm² |
| Hersteller | Schrack |
| Type Nr. | M22-SET |
| VE | 50Stk |
| Farbe | rot |
| Verpackungseinheit | 1Stk |
| Schutzart | IP65 |
| Ausführung | flach |
| Norm | IEC EN 60947; VDE 0660 |
| BEST. NR. | MM900006 |
| Nettogewicht | 0,02kg/Stk |
| Einbaulage | beliebig |
| Serie | MM-SET |
| Bauform | Leuchtmelder |
| Überspannungskategorie/Verschmutzungsgrad | III / 3 |
| CAD-Symbol | H |
| Beleuchtung | Ja |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 4000V |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM900006– | EAN: 9004840614497 | Hersteller-Art.-Nr.: 131603
Downloads
| CAD Zeichnung: Leuchtmelder SET flach rot 230V |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Leuchtmelder SET flach rot 230V |
| Katalogseite: Leuchtmelder SET flach rot 230V |
| Maßbild: Leuchtmelder SET flach rot 230V |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte, Taster, Zentralbefestigung
Häufig gestellte Fragen
Für welche Spannung ist der Schrack Leuchtmelder SET flach ausgelegt?
Dieser Leuchtmelder ist für eine Nennspannung von 230V ausgelegt. Damit lässt er sich direkt in Standard-Steuerstromkreise ohne zusätzliche Transformatoren integrieren.
Welchen Schutzgrad bietet der Leuchtmelder gegen Umwelteinflüsse?
Der Leuchtmelder erfüllt die Schutzart IP65. Er ist somit vollständig staubdicht und gegen Strahlwasser aus beliebigem Winkel geschützt, was ihn für raue Umgebungsbedingungen qualifiziert.
Wie erfolgt die Montage des Schrack MM-SET Leuchtmelders?
Das Gerät ist für eine Zentralbefestigung konzipiert. Dies ermöglicht eine einfache und schnelle Montage in entsprechenden Gehäusebohrungen bei Schalttafeln oder Steuerpulten.
Können diese Leuchtmelder auch in extremen Temperaturen eingesetzt werden?
Ja, der Leuchtmelder ist für Umgebungstemperaturen von -25°C bis zu +70°C spezifiziert. Damit ist der dauerhafte Betrieb in einer Vielzahl von Innen- und Außenanwendungen sichergestellt.
